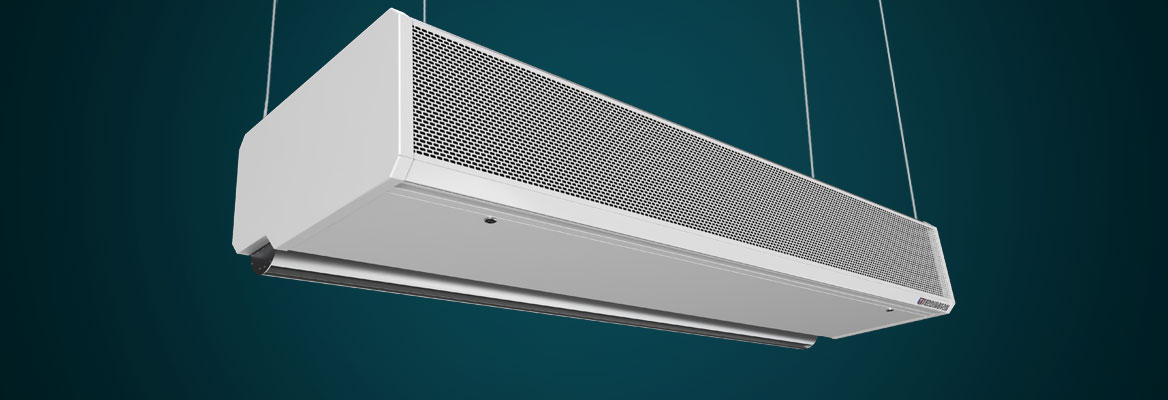

Série E
Rideaux d’air haute performance pour applications commerciales et tertiaires
Dans les applications commerciales et tertiaires, les entrées fréquemment ouvertes font partie du quotidien. Supermarchés, centres commerciaux, magasins de meubles, magasins de bricolage, concessions automobiles ou immeubles de bureaux : chaque ouverture de porte entraîne un échange entre l’air intérieur et l’air extérieur. Il en résulte des courants d’air, des pertes d’énergie et une baisse du confort pour les clients comme pour le personnel. En été, l’air chaud extérieur pénètre dans le bâtiment ; en hiver, une précieuse énergie de chauffage s’échappe.
La Série E de Teddington a été spécialement conçue pour répondre à ces exigences. Elle génère un flux d’air puissant et homogène qui sépare efficacement l’intérieur de l’extérieur, sans gêner l’accès des clients ni du personnel. La série E contribue ainsi à réduire les coûts de chauffage et de refroidissement, à stabiliser le climat intérieur et à améliorer durablement le confort dans la zone d’entrée.
Blindage efficace et adaptation flexible
La technologie de buse brevetée CONVERGO® assure une portée de jet élevée (jusqu'à 4,40 m) et une consommation d'énergie minimale. Les courants d'air, la poussière et les insectes sont tenus à l'écart de l'entrée de manière fiable. Les unités sont fabriquées sur mesure et sont disponibles en différentes longueurs et formes, ce qui leur permet de s'adapter avec souplesse à toutes les tailles de portes, hauteurs de pièces et exigences de performance.
Les rideaux d'air de la Série E peuvent être installés en position suspendue ou verticale. En tant que rideaux d'air chaud, différentes options de chauffage sont possibles, notamment la recirculation, l'eau chaude (PWW), l'électricité, le VRF (R410a / R32) ou les solutions hybrides (PWW / électrique).
La Série E est disponible avec des ventilateurs AC traditionnels et des ventilateurs EC à faible consommation d'énergie. Ces derniers permettent un réglage continu de la puissance et contribuent à une utilisation particulièrement efficace. Le débit nominal maximal est compris entre 2100 et 14.500 m³/h, ce qui permet d'isoler efficacement les grandes entrées.
Variantes pour les besoins spécifiques
-
Le site version Silent est idéale pour les zones où le silence est particulièrement important.
-
Le site E-Series Industrie a été spécialement conçue pour les portes industrielles de petite taille.
Un jet d'air fortement directionnel qui permet de protéger des portes très hautes et très larges avec une faible consommation d'énergie.
Efficacité et fiabilité
Rentabilité élevée
La technologie de buse brevetée CONVERGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne
Ce n'est que lorsque le rideau d'air atteint le seuil de la porte que celle-ci est efficacement protégée.
Données techniques
De nombreuses formes de construction pour chaque situation de bâtiment
Selon la situation du bâtiment ou les souhaits du client, nos rideaux d'air de la Série E sont fabriqués sous différentes formes ; par exemple, montage mural ou au plafond dans la zone visible, montage dans le faux plafond avec la partie inférieure visible, intégration dans un faux plafond ou de nombreuses autres possibilités.

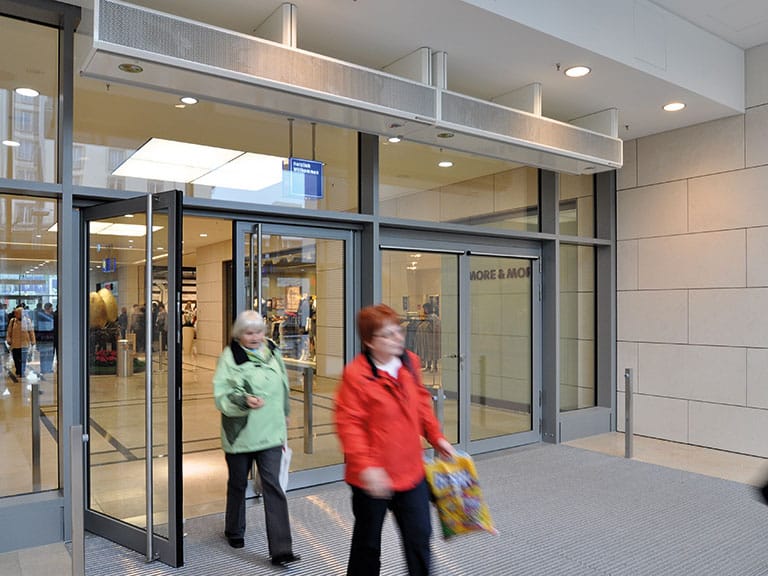

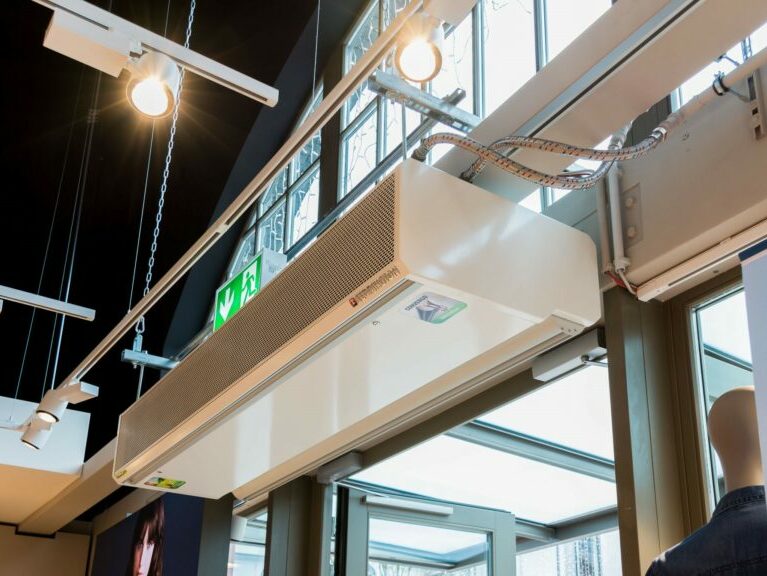

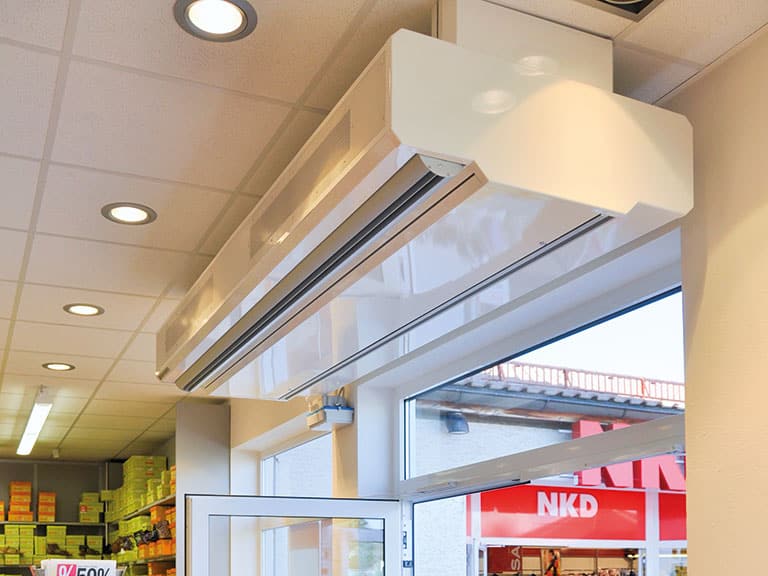

Série E S
Rideau d'air performant pour un montage horizontal dans le champ de vision
Le rideau d'air horizontal de la série E, modèle S, est la solution classique pour une séparation efficace de l'air intérieur et extérieur. Avec son aspiration frontale, il peut être installé soit directement au-dessus de la porte, soit jusqu'à la hauteur de montage maximale recommandée.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Daten Leistungsklasse 1 | E-S-1-100 | E-S-1-150 | E-S-1-200 | E-S-1-250 | E-S-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 26 | 26 | 26 | 26 | 26 |
| Profondeur(cm) | 55 | 55 | 55 | 55 | 55 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Daten Leistungsklasse 2 | E-S-2-100 | E-S-2-150 | E-S-2-200 | E-S-2-250 | E-S-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Profondeur(cm) | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Daten Leistungsklasse 3 | E-S-3-100 | E-S-3-150 | E-S-3-200 | E-S-3-250 | E-S-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Profondeur(cm) | 85,5 | 85,5 | 85,5 | 85,5 | 85,5 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |

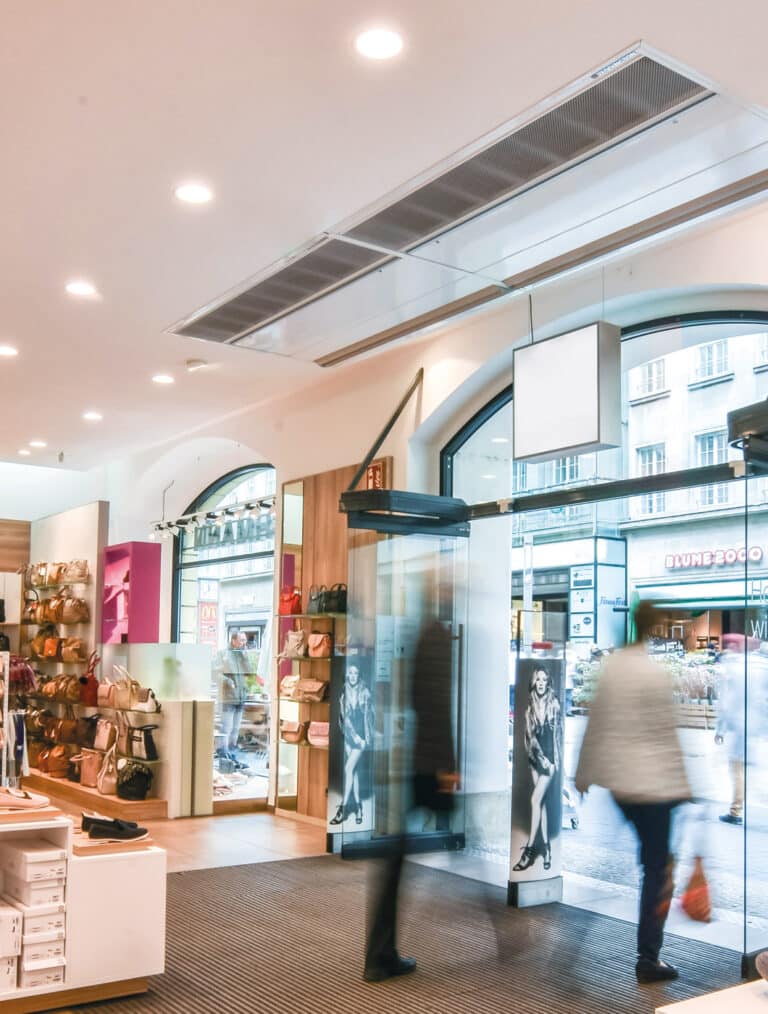

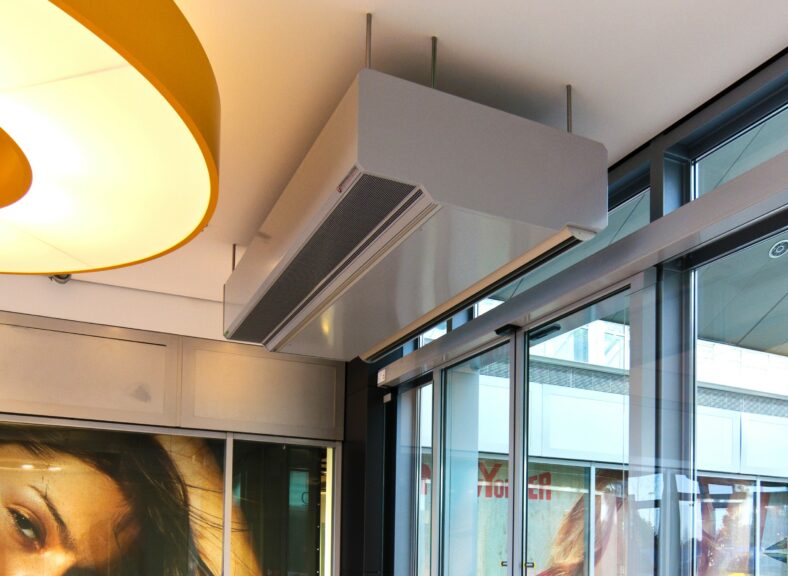

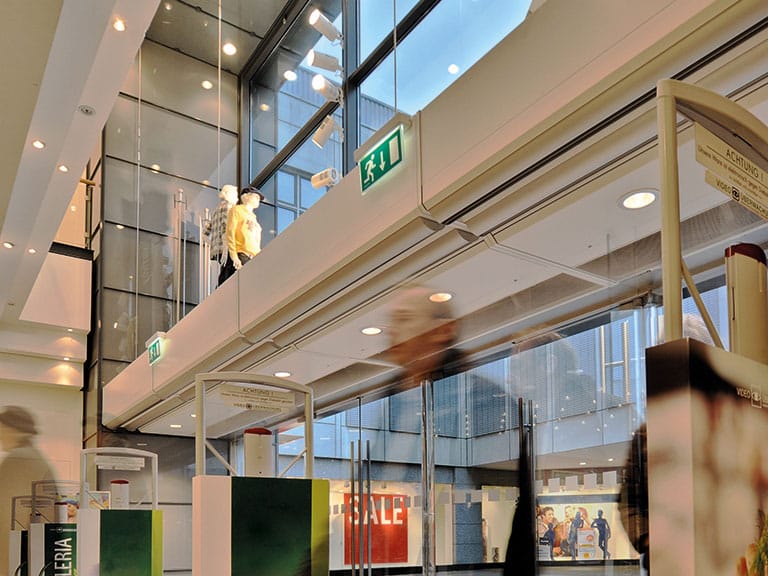

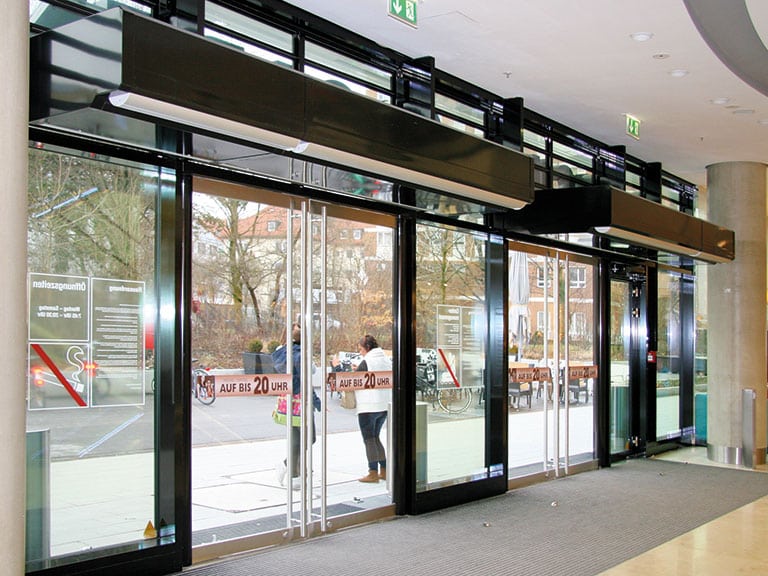

Série E U
Rideau d'air performant pour un montage en vue ou en faux plafond
L'aspiration par le bas du rideau d'air de porte de type U est idéale lorsque l'aspiration par l'avant ne fonctionne pas (par exemple en raison d'une construction de plafond). Un cadre de montage permet d'installer discrètement le rideau d'air dans le faux plafond.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | E-U-1-100 | E-U-1-150 | E-U-1-200 | E-U-1-250 | E-U-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 26 | 26 | 26 | 26 | 26 |
| Profondeur(cm) | 70 | 70 | 70 | 70 | 70 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Leistungsklasse 2 | E-U-2-100 | E-U-2-150 | E-U-2-200 | E-U-2-250 | E-U-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Profondeur(cm) | 82,5 | 82,5 | 82,5 | 82,5 | 82,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Leistungsklasse 3 | E-U-3-100 | E-U-3-150 | E-U-3-200 | E-U-3-250 | E-U-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Profondeur(cm) | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |

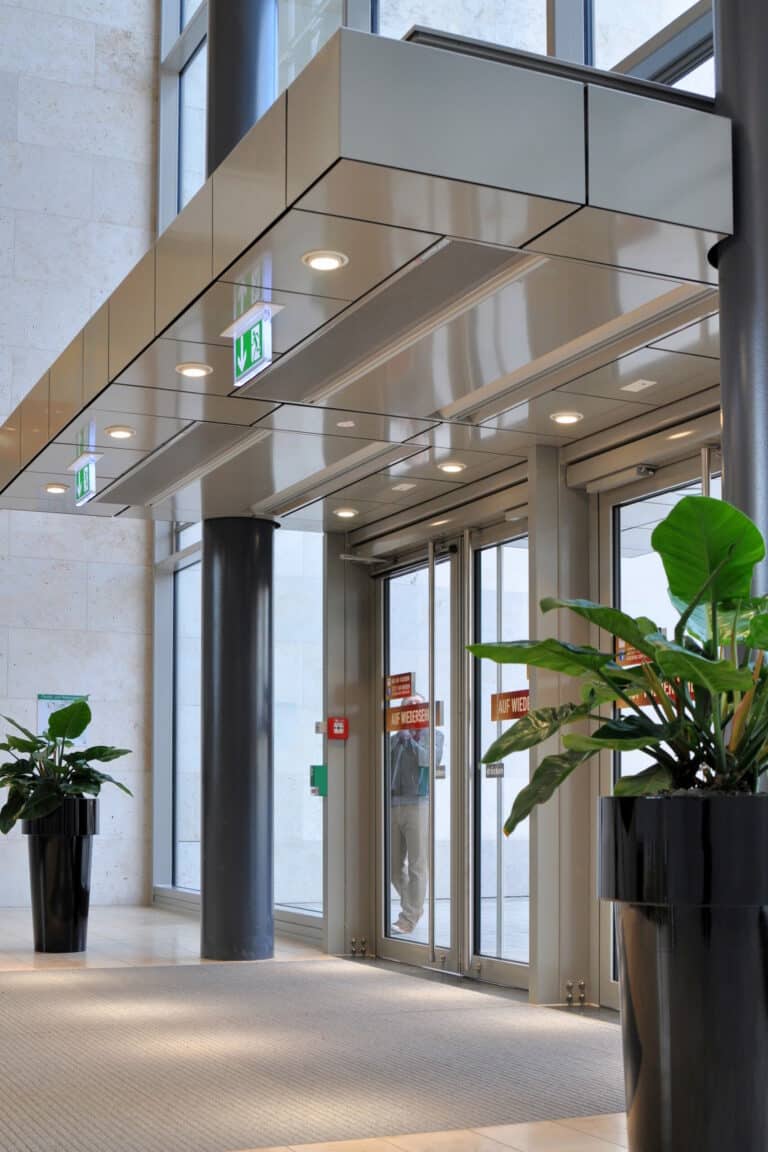

Série UDB
Rideau d'air performant pour un montage au ras du plafond en faux-plafond
L'aspiration par le bas d'un rideau d'air de porte est une solution efficace lorsque l'appareil doit être intégré dans le faux plafond. Le cadre de montage au plafond soudé au rideau d'air de porte permet d'intégrer le rideau d'air de porte dans le faux plafond.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | E-UDB-1-100 | E-UDB-1-150 | E-UDB-1-200 | E-UDB-1-250 | E-UDB-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 |
| Profondeur(cm) | 70 | 70 | 70 | 70 | 70 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Leistungsklasse 2 | E-UDB-2-100 | E-UDB-2-150 | E-UDB-2-200 | E-UDB-2-250 | E-UDB-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30 | 30 | 30 | 30 | 30 |
| Profondeur(cm) | 82,5 | 82,5 | 82,5 | 82,5 | 82,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Leistungsklasse 3 | E-UDB-3-100 | E-UDB-3-150 | E-UDB-3-200 | E-UDB-3-250 | E-UDB-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 43 | 43 | 43 | 43 | 43 |
| Profondeur(cm) | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
Série E Z
Rideau d'air performant pour montage en faux plafond
Le rideau d'air horizontal de type Z est la solution idéale lorsqu'il ne doit pas être visible dans l'entrée. Seules les ouvertures de soufflage et d'aspiration sont visibles sur le faux plafond.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | E-Z-1-100 | E-Z-1-150 | E-Z-1-200 | E-Z-1-250 | E-Z-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30 | 30 | 30 | 30 | 30 |
| Profondeur(cm) | 70 | 70 | 70 | 70 | 70 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Leistungsklasse 2 | E-Z-2-100 | E-Z-2-150 | E-Z-2-200 | E-Z-2-250 | E-Z-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 34,5 | 34,5 | 34,5 | 34,5 | 34,5 |
| Profondeur(cm) | 82,5 | 82,5 | 82,5 | 82,5 | 82,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Leistungsklasse 3 | E-Z-3-100 | E-Z-3-150 | E-Z-3-200 | E-Z-3-250 | E-Z-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 |
| Profondeur(cm) | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
Série ZS
Rideau d'air performant pour un montage presque invisible dans le faux plafond
Le rideau d'air de type ZS a sa zone d'aspiration à l'intérieur du faux plafond. Seule l'ouverture de soufflage est visible sous le faux plafond. Outre son fonctionnement très silencieux dû à son intégration dans le faux plafond, ce rideau d'air est à peine perceptible.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | E-ZS-1-100 | E-ZS-1-150 | E-ZS-1-200 | E-ZS-1-250 | E-ZS-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30 | 30 | 30 | 30 | 30 |
| Profondeur(cm) | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Leistungsklasse 2 | E-ZS-2-100 | E-ZS-2-150 | E-ZS-2-200 | E-ZS-2-250 | E-ZS-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 34,5 | 34,5 | 34,5 | 34,5 | 34,5 |
| Profondeur(cm) | 62 | 62 | 62 | 62 | 62 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Leistungsklasse 3 | E-ZS-3-100 | E-ZS-3-150 | E-ZS-3-200 | E-ZS-3-250 | E-ZS-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 |
| Profondeur(cm) | 85 | 85 | 85 | 85 | 85 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |

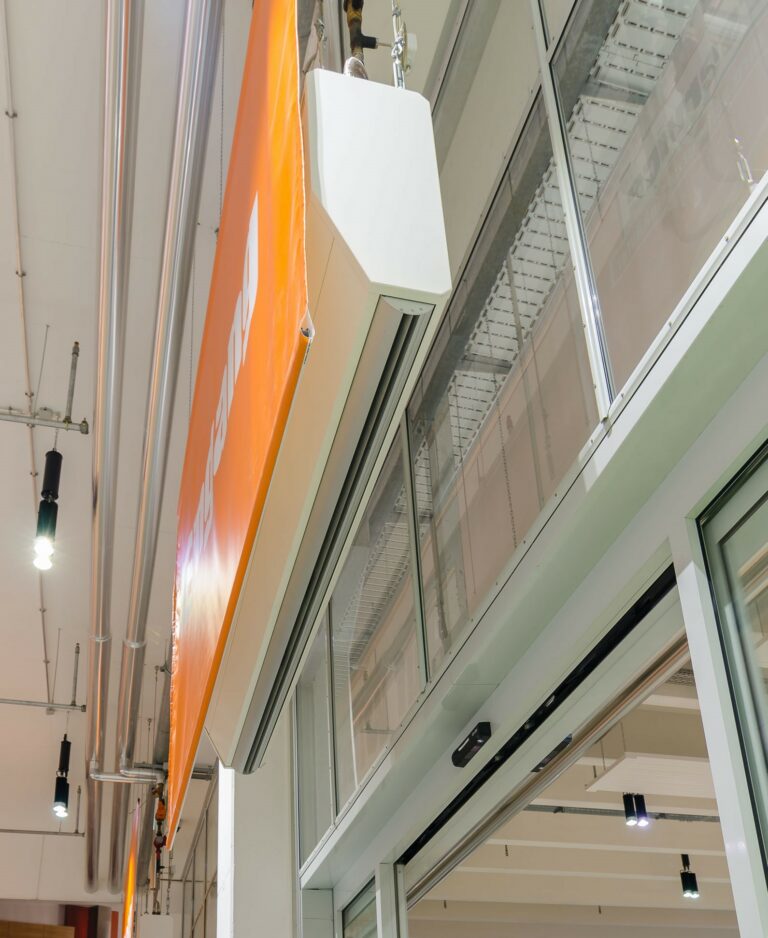

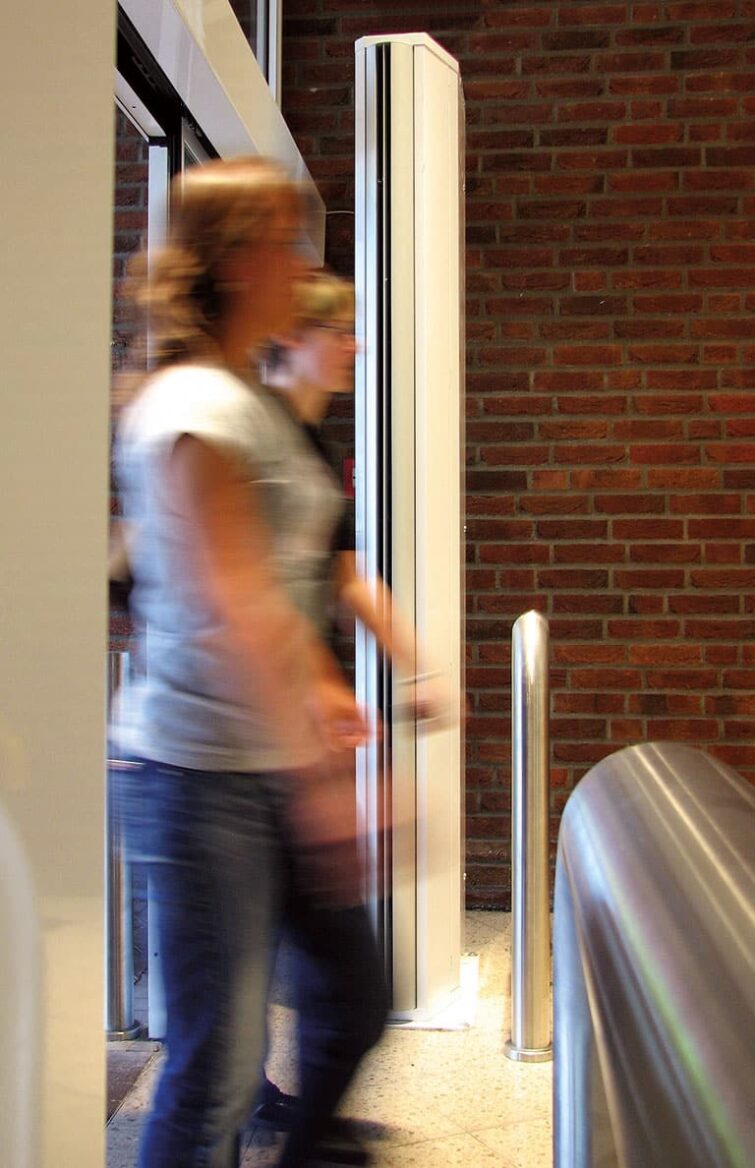

Série E R
Rideau d'air performant pour un montage horizontal dans le champ de vision
Le rideau d'air de type R est une solution mince et esthétique pour les entrées où l'espace au-dessus de la porte est limité. L'aspiration se fait sur la partie supérieure du rideau d'air de porte, de sorte que seule la tôle arrondie et l'ouverture de soufflage sont visibles en bas.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | E-R-1-100 | E-R-1-150 | E-R-1-200 | E-R-1-250 | E-R-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 |
| Profondeur(cm) | 26 | 26 | 26 | 26 | 26 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Leistungsklasse 2 | E-R-2-100 | E-R-2-150 | E-R-2-200 | E-R-2-250 | E-R-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 |
| Profondeur(cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Leistungsklasse 3 | E-R-3-100 | E-R-3-150 | E-R-3-200 | E-R-3-250 | E-R-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 95 | 95 | 95 | 95 | 95 |
| Profondeur(cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
Série E RZ
Rideau d'air performant pour un montage presque invisible dans le faux plafond
Le rideau d'air de type RZ est une solution peu encombrante dans le faux plafond. La zone d'aspiration se trouve dans le faux plafond, sur la partie supérieure du rideau d'air de porte, à l'exception de l'ouverture de soufflage qui est visible en dessous du faux plafond.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | E-RZ-1-100 | E-RZ-1-150 | E-RZ-1-200 | E-RZ-1-250 | E-RZ-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 |
| Profondeur(cm) | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Leistungsklasse 3 | E-RZ-3-100 | E-RZ-3-150 | E-RZ-3-200 | E-RZ-3-250 | E-RZ-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 95 | 95 | 95 | 95 | 95 |
| Profondeur(cm) | 43 | 43 | 43 | 43 | 43 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
Série E RC
Rideau d'air performant pour un montage horizontal dans le champ de vision
Le rideau d'air de type RC est un modèle fin dont l'aspiration se fait par le haut. La face avant lisse de l'appareil peut être personnalisée et utilisée par le client (p. ex. pour y apposer des étiquettes d'avertissement, des panneaux décoratifs, etc.)
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | E-RC-1-100 | E-RC-1-150 | E-RC-1-200 | E-RC-1-250 | E-RC-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 59 | 59 | 59 | 59 | 59 |
| Profondeur(cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Leistungsklasse 2 | E-RC-2-100 | E-RC-2-150 | E-RC-2-200 | E-RC-2-250 | E-RC-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 59 | 59 | 59 | 59 | 59 |
| Profondeur(cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Série E S-V
Rideau d'air puissant pour un montage vertical dans le champ de vision
Le rideau d'air de la série E, modèle S-V, est la variante verticale de la série E à positionner à droite et/ou à gauche de la porte. L'aspiration se fait depuis la pièce et crée une séparation efficace entre l'air intérieur et extérieur. Elle complète notre portefeuille d'unités debout avec un rideau d'air de porte de forme rectangulaire classique. Les portes industrielles d'une largeur maximale de 5,0 m peuvent également être isolées efficacement.
Classe de performance 1 : jusqu'à 4,60 m de largeur de porte
| Leistungsklasse 1 | E-S-V-1-100 | E-S-V-1-150 | E-S-V-1-200 | E-S-V-1-250 | E-S-V-1-300 |
|---|---|---|---|---|---|
| Hauteur (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 55 | 55 | 55 | 55 | 55 |
| Profondeur sans plaque de base (cm) | 26 | 26 | 26 | 26 | 26 |
| Dimensions de la plaque de base (cm) | 60,5 x 30 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,30 | 2,30 | 2,30 | 2,30 | 2,30 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 4,60 | 4,60 | 4,60 | 4,60 | 4,60 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 5,40 m de largeur de porte
| Leistungsklasse 2 | E-S-V-2-100 | E-S-V-2-150 | E-S-V-2-200 | E-S-V-2-250 | E-S-V-2-300 |
|---|---|---|---|---|---|
| Hauteur (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 |
| Profondeur sans plaque de base (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Dimensions de la plaque de base (cm) | 68 x 34,5 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,70 | 2,70 | 2,70 | 2,70 | 2,70 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 5,40 | 5,40 | 5,40 | 5,40 | 5,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 7,00 m de largeur de porte
| Leistungsklasse 3 | E-S-V-3-100 | E-S-V-3-150 | E-S-V-3-200 | E-S-V-3-250 | E-S-V-3-300 |
|---|---|---|---|---|---|
| Hauteur sans plaque de base (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 85,5 | 85,5 | 85,5 | 85,5 | 85,5 |
| Profondeur sans plaque de base (cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Dimensions de la plaque de base (cm) | 91 x 47,5 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 7,00 | 7,00 | 7,00 | 7,00 | 7,00 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
Série E R-V
Rideau d'air puissant pour un montage vertical dans le champ de vision
Le rideau d'air de porte de type R-V est une solution mince et esthétique pour une installation verticale lorsque l'espace dans l'entrée est limité. L'aspiration est située à l'arrière du rideau d'air de porte.
Classe de performance 1 : jusqu'à 4,60 m de largeur de porte
| Leistungsklasse 1 | E-R-V-1-100 | E-R-V-1-150 | E-R-V-1-200 | E-R-V-1-250 | E-R-V-1-300 |
|---|---|---|---|---|---|
| Hauteur sans plaque de base (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 26 | 26 | 26 | 26 | 26 |
| Profondeur sans plaque de base (cm) | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 |
| Dimensions de la plaque de base (cm) | 29 x 65,5 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,30 | 2,30 | 2,30 | 2,30 | 2,30 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 4,60 | 4,60 | 4,60 | 4,60 | 4,60 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 5,40 m de largeur de porte
| Leistungsklasse 2 | E-R-V-2-100 | E-R-V-2-150 | E-R-V-2-200 | E-R-V-2-250 | E-R-V-2-300 |
|---|---|---|---|---|---|
| Hauteur sans plaque de base (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Profondeur sans plaque de base (cm) | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 |
| Dimensions de la plaque de base (cm) | 33,5 x 74,5 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,70 | 2,70 | 2,70 | 2,70 | 2,70 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 5,40 | 5,40 | 5,40 | 5,40 | 5,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 7,00 m de largeur de porte
| Leistungsklasse 3 | E-R-V-3-100 | E-R-V-3-150 | E-R-V-3-200 | E-R-V-3-250 | E-R-V-3-300 |
|---|---|---|---|---|---|
| Hauteur (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Profondeur sans plaque de base (cm) | 95 | 95 | 95 | 95 | 95 |
| Dimensions de la plaque de base (cm) | 46,5 x 98 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 7,00 | 7,00 | 7,00 | 7,00 | 7,00 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
Série E RZ-V
Rideau d'air performant pour un montage vertical quasiment invisible
Le modèle RZ est une solution peu encombrante à l'intérieur d'un mur ou d'un caisson. La zone d'aspiration se trouve à l'arrière, de sorte que seule la buse de soufflage est visible sur la porte elle-même.
Classe de performance 1 : jusqu'à 4,60 m de largeur de porte
| Leistungsklasse 1 | E-RZ-V-1-100 | E-RZ-V-1-150 | E-RZ-V-1-200 | E-RZ-V-1-250 | E-RZ-V-1-300 |
|---|---|---|---|---|---|
| Hauteur sans plaque de base (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 |
| Profondeur sans plaque de base (cm) | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 |
| Dimensions de la plaque de base (cm) | 31,5 x 61,5 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,30 | 2,30 | 2,30 | 2,30 | 2,30 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 4,60 | 4,60 | 4,60 | 4,60 | 4,60 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s) | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
Classe de performance 2 : jusqu'à 5,40 m de largeur de porte
| Leistungsklasse 2 | E-RZ-V-2-100 | E-RZ-V-2-150 | E-RZ-V-2-200 | E-RZ-V-2-250 | E-RZ-V-2-300 |
|---|---|---|---|---|---|
| Hauteur sans plaque de base (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 30 | 30 | 30 | 30 | 30 |
| Profondeur sans plaque de base (cm) | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 |
| Dimensions de la plaque de base (cm) | 36 x 70,5 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,70 | 2,70 | 2,70 | 2,70 | 2,70 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 5,40 | 5,40 | 5,40 | 5,40 | 5,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
Classe de performance 3 : jusqu'à 7,00 m de largeur de porte
| Leistungsklasse 3 | E-RZ-V-3-100 | E-RZ-V-3-150 | E-RZ-V-3-200 | E-RZ-V-3-250 | E-RZ-V-3-300 |
|---|---|---|---|---|---|
| Hauteur (cm) | 100 | 150 | 200 | 250 | 300 |
| Largeur sans plaque de base (cm) | 43 | 43 | 43 | 43 | 43 |
| Profondeur sans plaque de base (cm) | 95 | 95 | 95 | 95 | 95 |
| Dimensions de la plaque de base (cm) | 49 x 93 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 |
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 7,00 | 7,00 | 7,00 | 7,00 | 7,00 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s) | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
Un design bien pensé, une fabrication de qualité
Teddington est synonyme de rideaux d'air de haute qualité, qui convainquent par leur conception bien pensée et leur qualité supérieure. Chaque détail de la Série E est conçu pour une efficacité maximale, une longue durée de vie et une intégration facile dans les applications les plus diverses.
En savoir plus sur les différents composants de notre Série E.
La Série E allie une qualité supérieure à une fonctionnalité prononcée.
Revêtement en poudre de haute qualité, couleurs personnalisées possibles.
1 de 7La fabrication entièrement CNC des composants du boîtier garantit une précision d'ajustement maximale et une qualité élevée constante.
Le design répond aux exigences esthétiques les plus élevées.
2 de 7La grille d'aspiration en tôle avec perforation oblongue a une forme favorisant la circulation de l'air et offre une esthétique attrayante.
3 de 7Le réglage fin par crans permet de cibler l'angle de soufflage de la buse CONVERGO® .
4 de 7L'ouverture de soufflage de la buse brevetée CONVERGO® s'étend sans interruption sur presque toute la longueur de l'appareil. Dans le cas d'une construction en série avec plusieurs appareils, cela permet d'obtenir une efficacité maximale.
5 de 7Les joues de buses de grande taille assurent une circulation d'air propre.
Un profil d'écoulement supplémentaire divise le flux d'air en un jet primaire et un jet secondaire. L'augmentation de la vitesse de sortie dans le jet primaire permet d'obtenir une profondeur de pénétration encore plus importante.

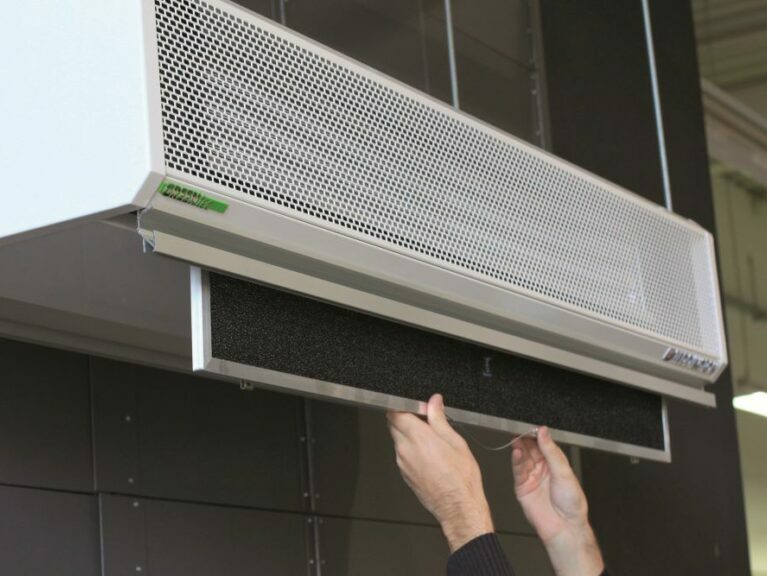

6 de 7Grâce à une trappe séparée qui s'ouvre sans outil particulier (une pièce de monnaie suffit), l'entretien du filtre peut être effectué en un tour de main.
7 de 7Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.
Habillage de suspension
L'habillage de suspension AVS dissimule les câbles d'alimentation et les tiges filetées du rideau d'air, ce qui lui confère un aspect propre et de qualité.
Revêtement insonorisant
Le rideau d'air peut en outre être doté d'un revêtement insonorisant qui réduit encore le bruit de fonctionnement déjà faible.
RAL 7011
Gris fer
RAL 9005
Noir foncé
RAL 9006
Aluminium blanc
RAL 9010
Blanc pur
Noir gris métallique
Structure fine métallique / Mat
DB 703
Gris foncé micacé
Couleur personnalisée de l'appareil
Les rideaux d'air Teddington sont revêtus d'une peinture en poudre de haute qualité. En standard, nos unités sont fabriquées dans la couleur RAL 9016 Blanc signalisation. Sur demande, vous pouvez choisir parmi six couleurs intemporelles moyennant un léger supplément. - Vous souhaitez une couleur très particulière ? N'hésitez pas à nous parler de la couleur de votre choix.
Exemples d'applications
La dernière génération de la commande
Grâce à la gamme de commandes TCX, vous pouvez désormais régler votre système de rideau d'air Teddington de manière encore plus simple et intuitive.
Quelques étapes suffisent pour une configuration fiable, adaptée à vos besoins. Qu'il s'agisse d'un seul rideau d'air ou d'un ensemble complexe d'installations. TCX – la commande idéale pour votre rideau d'air.
Grande fiabilité des processus
Intégration parfaite
Multifonction
Panneau de commande avec écran tactile
Nous proposons de nombreux accessoires pour nos rideaux d'air
Écrivez-nous !
Veuillez remplir le formulaire de contact. Les champs marqués d'un * sont obligatoires.
Nous vous contacterons dans les plus brefs délais.
