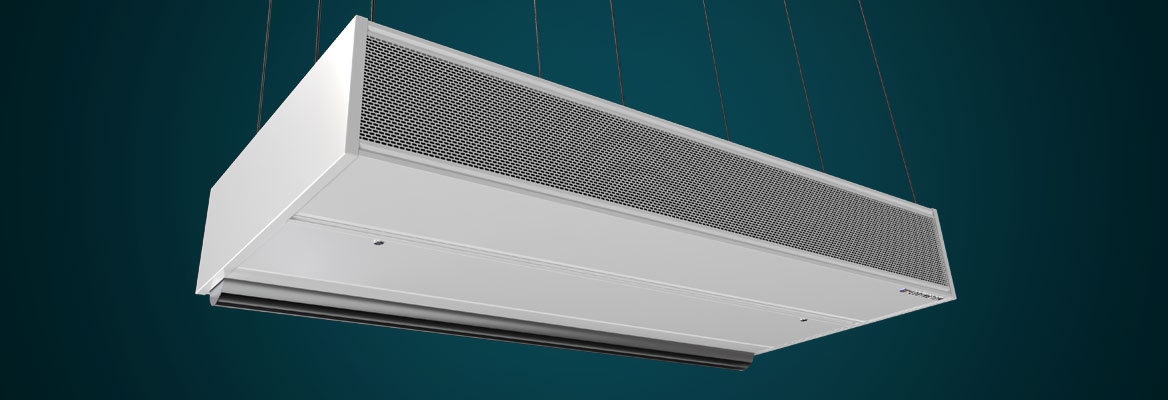

Série E Silent
Le rideau d'air particulièrement silencieux
Le rideau d'air silencieux Teddington Série E Silent combine une efficacité énergétique maximale avec un fonctionnement particulièrement silencieux et est idéal pour les zones d'entrée très fréquentées dans le commerce de détail. Grâce au système innovant de buses à chambre de compression CONVERGO®, ce rideau d'air produit un flux d'air ciblé et puissant qui réduit de manière fiable les pertes de chaleur, les courants d'air et les influences extérieures. Avec une portée de soufflage allant jusqu'à 3,60 mètres, il protège efficacement même les grandes entrées de magasins et assure un climat intérieur agréable.
Une caractéristique particulière de la Série E Silent est son faible niveau de pression acoustique, jusqu'à 40 dB(A), mesuré selon la norme ISO 27327 et testé par l'ILK de Dresde. Ce faible niveau sonore fait de ce rideau d'air l'une des solutions les plus silencieuses du marché et permet un fonctionnement ultra-silencieux qui ne dérange ni les clients ni le personnel.
Grâce à une isolation acoustique spécialement conçue et à des ventilateurs ultra-silencieux, la Série E Silent est particulièrement adaptée aux environnements où le calme et le confort sont essentiels, comme les boutiques, les zones d'accueil ou les musées. La conception flexible permet un montage visible et une intégration dans les faux plafonds, tandis que la fabrication de haute qualité "Made in Germany" et l'utilisation optionnelle de ventilateurs AC ou EC à haut rendement énergétique garantissent une longue durée de vie et un fonctionnement économique.
Le rideau d'air silencieux de la Série E Silent de Teddington offre aux détaillants une solution fiable pour minimiser les pertes d'énergie et améliorer le confort des clients tout en assurant une protection quasi silencieuse contre les influences extérieures.
Efficacité et fiabilité
Rentabilité élevée
La technologie de buse brevetée CONVERGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne
Ce n'est que lorsque le rideau d'air atteint le seuil de la porte que celle-ci est efficacement protégée.
Données techniques
De nombreuses formes de construction pour chaque situation de bâtiment
Selon la situation du bâtiment ou les souhaits du client, nos rideaux d'air de la Série E Silent sont produits dans différentes formes de construction ; par exemple, montage mural ou au plafond dans la zone visible, montage dans le faux-plafond avec partie inférieure visible, intégration dans un faux-plafond ou de nombreuses autres possibilités.
Série Silent S
Rideau d'air particulièrement silencieux pour un montage horizontal dans le champ de vision
Le rideau d'air horizontal de la série E Silent de type S est la solution classique pour une séparation efficace de l'air intérieur et extérieur. Avec son aspiration frontale, il peut être installé soit directement au-dessus de la porte, soit jusqu'à la hauteur de montage maximale recommandée.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Daten Leistungsklasse 1 | Silent-S-1-100 | Silent-S-1-150 | Silent-S-1-200 | Silent-S-1-250 | Silent-S-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Profondeur(cm) | 100,5 | 100,5 | 100,5 | 100,5 | 100,5 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2200 | 3000 | 4300 | 5400 | 6500 |
| Vitesse moyenne de soufflage (m/s)* | 9,9 | 9,9 | 9,9 | 9,9 | 9,9 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 40,0 | 41,0 | 42,4 | 43,0 | 45,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 6,8 | 10,2 | 14,0 | 17,8 | 21,2 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de puissance 2 : jusqu'à 3,30 m de hauteur
| Daten Leistungsklasse 2 | Silent-S-2-100 | Silent-S-2-150 | Silent-S-2-200 | Silent-S-2-250 | Silent-S-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Profondeur(cm) | 100,5 | 100,5 | 100,5 | 100,5 | 100,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,30 | 3,30 | 3,30 | 3,30 | 3,30 |
| Débit nominal maximal (m3/h) | 2200 | 4500 | 5300 | 6500 | 7600 |
| Vitesse moyenne de soufflage (m/s)* | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 43,0 | 44,0 | 45,6 | 47,0 | 48,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 7,1 | 13,2 | 17,2 | 19,7 | 23,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de performance 3 : jusqu'à 3,60 m de hauteur
| Daten Leistungsklasse 3 | Silent-S-3-100 | Silent-S-3-150 | Silent-S-3-200 | Silent-S-3-250 | Silent-S-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Profondeur(cm) | 135,5 | 135,5 | 135,5 | 135,5 | 135,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,60 | 3,60 | 3,60 | 3,60 | 3,60 |
| Débit nominal maximal (m3/h) | 5600 | 6000 | 8000 | 10000 | 12000 |
| Vitesse moyenne de soufflage (m/s)* | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 42,0 | 42,0 | 43,3 | 44,0 | 46,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 14,3 | 14,9 | 22,4 | 29,7 | 37,0 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||

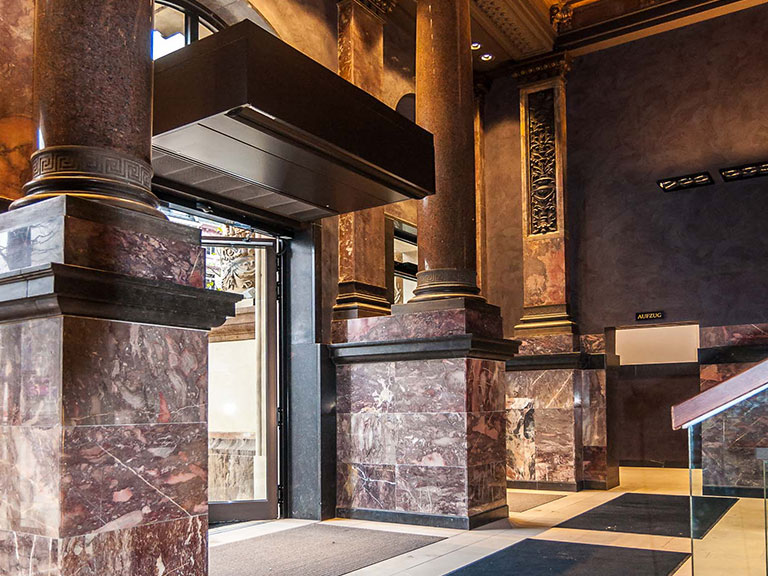

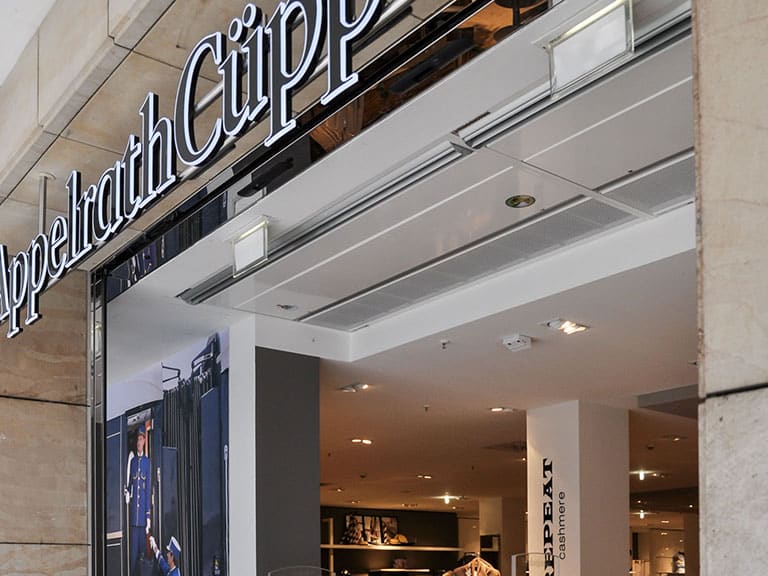

Série E Silent U
Rideau d'air particulièrement silencieux pour un montage en vue ou en faux plafond
L'aspiration par le bas du rideau d'air de porte de type U est idéale lorsque l'aspiration par l'avant ne fonctionne pas (par exemple en raison d'une construction de plafond). Un cadre de montage permet d'installer discrètement le rideau d'air dans le faux plafond.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | Silent-U-1-100 | Silent-U-1-150 | Silent-U-1-200 | Silent-U-1-250 | Silent-U-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Profondeur(cm) | 100,5 | 100,5 | 100,5 | 100,5 | 100,5 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2200 | 3000 | 4300 | 5400 | 6500 |
| Vitesse moyenne de soufflage (m/s)* | 9,9 | 9,9 | 9,9 | 9,9 | 9,9 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 40,0 | 41,0 | 42,4 | 43,0 | 45,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 6,8 | 10,2 | 14,0 | 17,8 | 21,2 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de puissance 2 : jusqu'à 3,30 m de hauteur
| Leistungsklasse 2 | Silent-U-2-100 | Silent-U-2-150 | Silent-U-2-200 | Silent-U-2-250 | Silent-U-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30,5 | 30,5 | 30,5 | 30,5 | 30,5 |
| Profondeur(cm) | 100,5 | 100,5 | 100,5 | 100,5 | 100,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,30 | 3,30 | 3,30 | 3,30 | 3,30 |
| Débit nominal maximal (m3/h) | 2200 | 4500 | 5300 | 6500 | 7600 |
| Vitesse moyenne de soufflage (m/s)* | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 43,0 | 44,0 | 45,6 | 47,0 | 48,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 7,1 | 13,2 | 17,2 | 19,7 | 23,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de performance 3 : jusqu'à 3,60 m de hauteur
| Leistungsklasse 3 | Silent-U-3-100 | Silent-U-3-150 | Silent-U-3-200 | Silent-U-3-250 | Silent-U-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Profondeur(cm) | 135,5 | 135,5 | 135,5 | 135,5 | 135,5 |
| Hauteur maximale recommandée pour l'installation (m) | 3,60 | 3,60 | 3,60 | 3,60 | 3,60 |
| Débit nominal maximal (m3/h) | 5600 | 6000 | 8000 | 10000 | 12000 |
| Vitesse moyenne de soufflage (m/s)* | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 42,0 | 42,0 | 43,3 | 44,0 | 46,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 14,3 | 14,9 | 22,4 | 29,7 | 37,0 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||

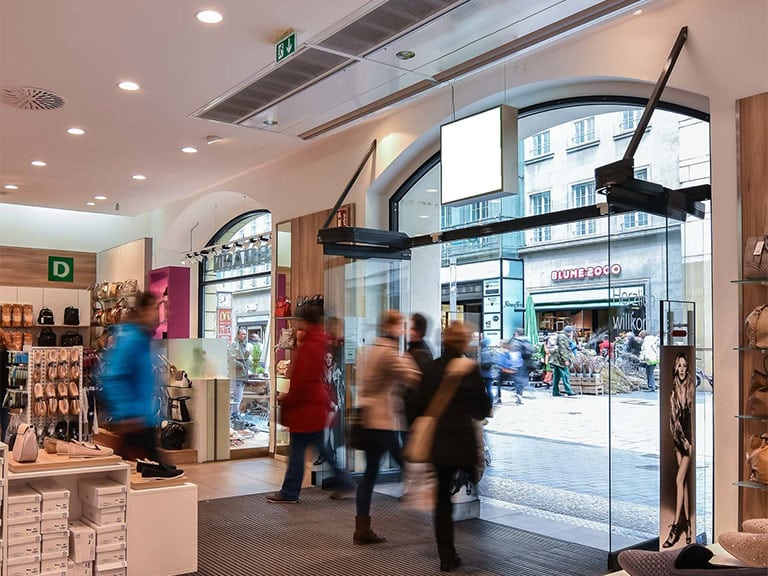

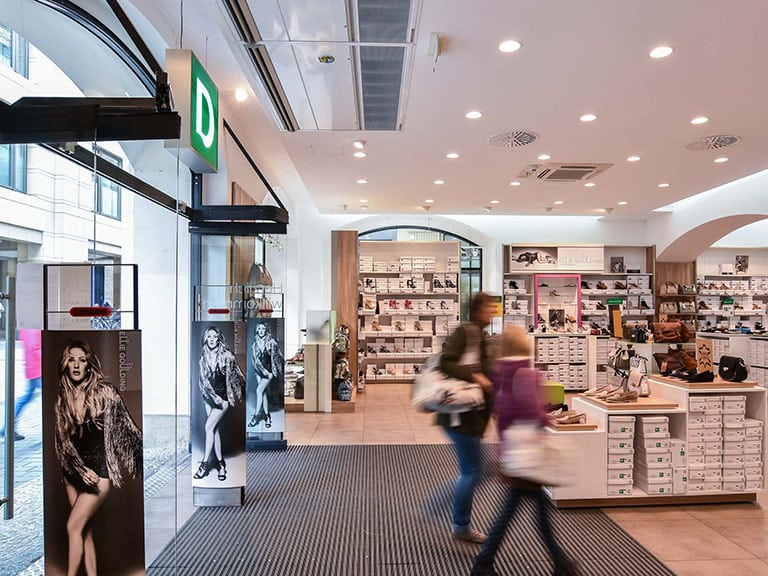

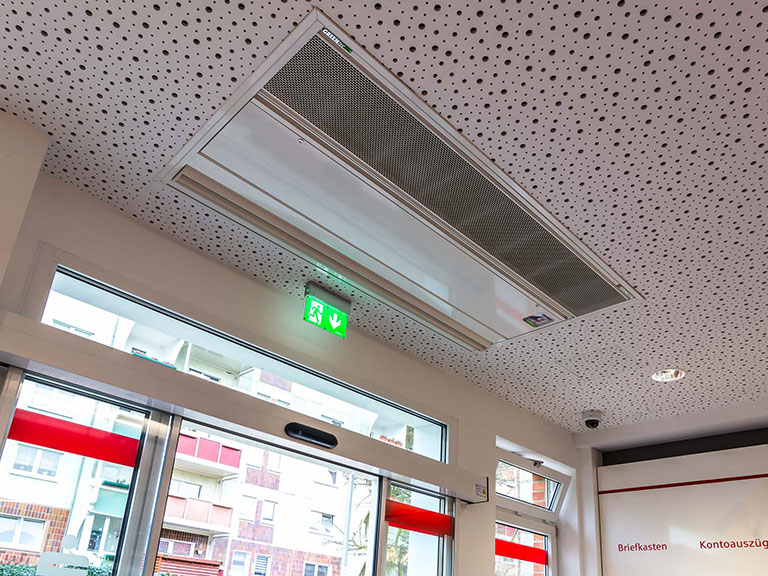

Série E Silent UDB
Rideau d'air particulièrement silencieux pour une installation à ras de plafond dans les faux-plafonds
L'aspiration par le bas d'un rideau d'air de porte est une solution efficace lorsque l'appareil doit être intégré dans le faux plafond. Le cadre de montage au plafond soudé au rideau d'air de porte permet d'intégrer le rideau d'air de porte dans le faux plafond.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | Silent-UDB-1-100 | Silent-UDB-1-150 | Silent-UDB-1-200 | Silent-UDB-1-250 | Silent-UDB-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30 | 30 | 30 | 30 | 30 |
| Profondeur(cm) | 100 | 100 | 100 | 100 | 100 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2200 | 3000 | 4300 | 5400 | 6500 |
| Vitesse moyenne de soufflage (m/s)* | 9,9 | 9,9 | 9,9 | 9,9 | 9,9 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 40,0 | 41,0 | 42,4 | 43,0 | 45,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 6,8 | 10,2 | 14,0 | 17,8 | 21,2 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de puissance 2 : jusqu'à 3,30 m de hauteur
| Leistungsklasse 2 | Silent-UDB-2-100 | Silent-UDB-2-150 | Silent-UDB-2-200 | Silent-UDB-2-250 | Silent-UDB-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 30 | 30 | 30 | 30 | 30 |
| Profondeur(cm) | 100 | 100 | 100 | 100 | 100 |
| Hauteur maximale recommandée pour l'installation (m) | 3,30 | 3,30 | 3,30 | 3,30 | 3,30 |
| Débit nominal maximal (m3/h) | 2200 | 4500 | 5300 | 6500 | 7600 |
| Vitesse moyenne de soufflage (m/s)* | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 50,5 | 51,5 | 52,5 | 53,5 | 55,5 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 7,1 | 13,2 | 17,2 | 19,7 | 23,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de performance 3 : jusqu'à 3,60 m de hauteur
| Leistungsklasse 3 | Silent-UDB-3-100 | Silent-UDB-3-150 | Silent-UDB-3-200 | Silent-UDB-3-250 | Silent-UDB-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 43 | 43 | 43 | 43 | 43 |
| Profondeur(cm) | 135 | 135 | 135 | 135 | 135 |
| Hauteur maximale recommandée pour l'installation (m) | 3,60 | 3,60 | 3,60 | 3,60 | 3,60 |
| Débit nominal maximal (m3/h) | 5600 | 6000 | 8000 | 10000 | 12000 |
| Vitesse moyenne de soufflage (m/s)* | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 120 | 150 | 179 | 205 | 229 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 14,3 | 14,9 | 22,4 | 29,7 | 37,0 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Série E Silent Z
Rideau d'air particulièrement silencieux pour montage en faux plafond
Le rideau d'air horizontal de type Z est la solution idéale lorsqu'il ne doit pas être visible dans l'entrée. Seules les ouvertures de soufflage et d'aspiration sont visibles sur le faux plafond.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | Silent-Z-1-100 | Silent-Z-1-150 | Silent-Z-1-200 | Silent-Z-1-250 | Silent-Z-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 |
| Profondeur(cm) | 100 | 100 | 100 | 100 | 100 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2200 | 3000 | 4300 | 5400 | 6500 |
| Vitesse moyenne de soufflage (m/s)* | 9,9 | 9,9 | 9,9 | 9,9 | 9,9 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 40,0 | 41,0 | 42,4 | 43,0 | 45,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 6,8 | 10,2 | 14,0 | 17,8 | 21,2 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de puissance 2 : jusqu'à 3,30 m de hauteur
| Leistungsklasse 2 | Silent-Z-2-100 | Silent-Z-2-150 | Silent-Z-2-200 | Silent-Z-2-250 | Silent-Z-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 |
| Profondeur(cm) | 100 | 100 | 100 | 100 | 100 |
| Hauteur maximale recommandée pour l'installation (m) | 3,30 | 3,30 | 3,30 | 3,30 | 3,30 |
| Débit nominal maximal (m3/h) | 2200 | 4500 | 5300 | 6500 | 7600 |
| Vitesse moyenne de soufflage (m/s)* | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 43,0 | 44,0 | 45,6 | 47,0 | 48,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 7,1 | 13,2 | 17,2 | 19,7 | 23,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de performance 3 : jusqu'à 3,60 m de hauteur
| Leistungsklasse 3 | Silent-Z-3-100 | Silent-Z-3-150 | Silent-Z-3-200 | Silent-Z-3-250 | Silent-Z-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 63 | 63 | 63 | 63 | 63 |
| Profondeur(cm) | 135 | 135 | 135 | 135 | 135 |
| Hauteur maximale recommandée pour l'installation (m) | 3,60 | 3,60 | 3,60 | 3,60 | 3,60 |
| Débit nominal maximal (m3/h) | 5600 | 6000 | 8000 | 10000 | 12000 |
| Vitesse moyenne de soufflage (m/s)* | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 42,0 | 42,0 | 43,3 | 44,0 | 46,0 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 14,3 | 14,9 | 22,4 | 29,7 | 37,0 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Un design bien pensé, une fabrication de qualité
Teddington est synonyme de rideaux d'air de haute qualité, qui se distinguent par leur conception sophistiquée et leur qualité supérieure. Chaque détail de la série E Silent est conçu pour une efficacité maximale, une longue durée de vie et une intégration facile dans les applications les plus diverses.
En savoir plus sur les différents composants de notre gamme Série E Silent.
La série E Silent allie qualité supérieure et technologie silencieuse.
Revêtement en poudre de haute qualité, couleurs personnalisées possibles.
1 de 7La fabrication entièrement CNC des composants du boîtier garantit une précision d'ajustement maximale et une qualité élevée constante.
Le design répond aux exigences esthétiques les plus élevées.
2 de 7La grille d'aspiration en tôle avec perforation oblongue a une forme favorisant la circulation de l'air et offre une esthétique attrayante.
3 de 7Le réglage fin par crans permet de cibler l'angle de soufflage de la buse CONVERGO® .
4 de 7L'ouverture de soufflage de la buse brevetée CONVERGO® s'étend sans interruption sur presque toute la longueur de l'appareil. Dans le cas d'une construction en série avec plusieurs appareils, cela permet d'obtenir une efficacité maximale.
5 de 7Les joues de buses de grande taille assurent une circulation d'air propre.
Un profil d'écoulement supplémentaire divise le flux d'air en un jet primaire et un jet secondaire. L'augmentation de la vitesse de sortie dans le jet primaire permet d'obtenir une profondeur de pénétration encore plus importante.
6 de 7Grâce à une trappe séparée qui s'ouvre sans outil particulier (une pièce de monnaie suffit), l'entretien du filtre peut être effectué en un tour de main.
7 de 7Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.
Habillage de suspension
L'habillage de suspension AVS dissimule les câbles d'alimentation et les tiges filetées du rideau d'air, ce qui lui confère un aspect propre et de qualité.
Interrupteur de contact de porte
Grâce au contact de porte, le contrôleur met en marche le rideau d'air dès que la porte est ouverte. Il s'éteint ensuite automatiquement à la fermeture.
RAL 7011
Gris fer
RAL 9005
Noir foncé
RAL 9006
Aluminium blanc
RAL 9010
Blanc pur
Noir gris métallique
Structure fine métallique / Mat
DB 703
Gris foncé micacé
Couleur personnalisée de l'appareil
Les rideaux d'air Teddington sont revêtus d'une peinture en poudre de haute qualité. En standard, nos unités sont fabriquées dans la couleur RAL 9016 Blanc signalisation. Sur demande, vous pouvez choisir parmi six couleurs intemporelles moyennant un léger supplément. - Vous souhaitez une couleur très particulière ? N'hésitez pas à nous parler de la couleur de votre choix.

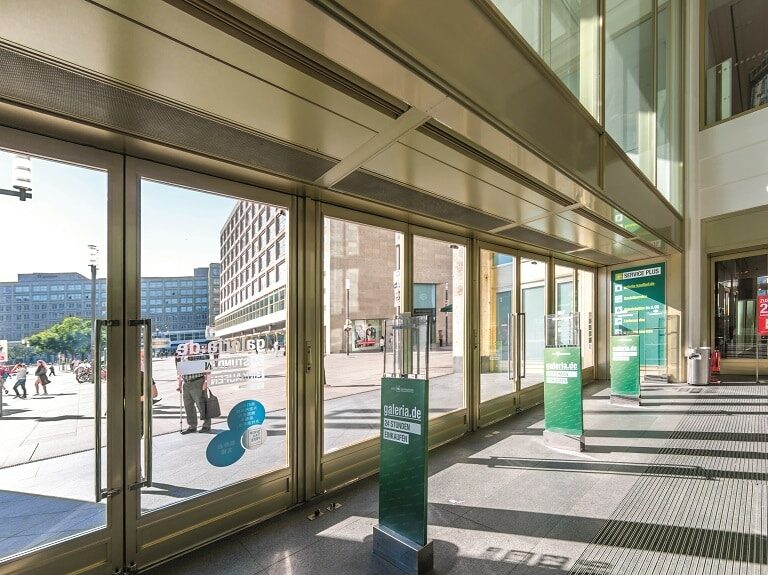

Exemples d'applications
La dernière génération de la commande
Grâce à la gamme de commandes TCX, vous pouvez désormais régler votre système de rideau d'air Teddington de manière encore plus simple et intuitive.
Quelques étapes suffisent pour une configuration fiable, adaptée à vos besoins. Qu'il s'agisse d'un seul rideau d'air ou d'un ensemble complexe d'installations. TCX – la commande idéale pour votre rideau d'air.
Grande fiabilité des processus
Intégration parfaite
Multifonction
Panneau de commande avec écran tactile
Nous proposons de nombreux accessoires pour différentes applications
Écrivez-nous !
Veuillez remplir le formulaire de contact. Les champs marqués d'un * sont obligatoires.
Nous vous contacterons dans les plus brefs délais.
