Sintra
Rideau d'air vertical pour les coins étroits et les portes coulissantes en arc

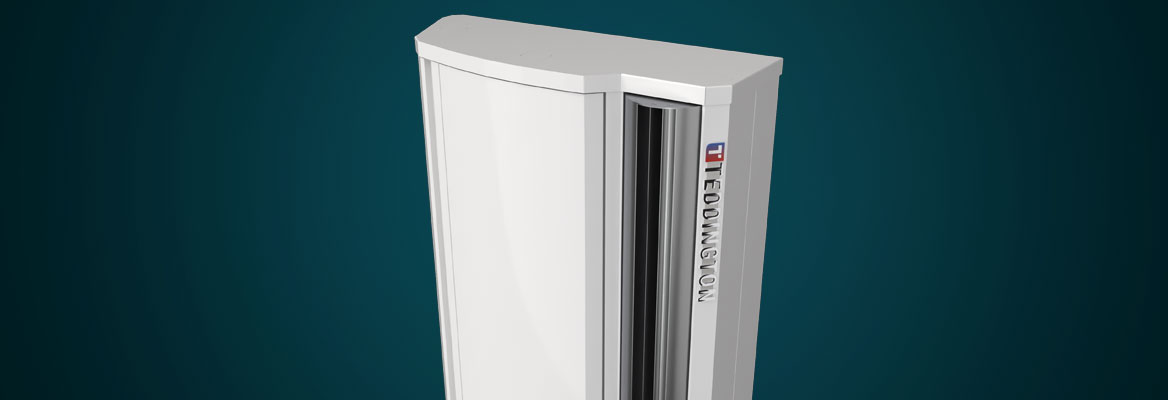

Le rideau d'air Saphir est un rideau d'air sur pied spécialement conçu pour les entrées étroites où l'espace est limité. Il constitue la solution idéale lorsque l'espace disponible sur le côté de la porte est insuffisant pour installer des appareils classiques. Grâce à sa conception à soufflage perpendiculaire, le Saphir peut également être installé de manière optimale dans des coins étroits, notamment lorsqu’il n’y a pas de place au-dessus de la porte pour un appareil à soufflage horizontal.
Cet appareil compact et élégant fonctionne aussi bien au niveau des portes d'entrée étroites qu'à l'intérieur, sur le côté, des portes coulissantes en arc, là où les rideaux d'air classiques ne peuvent souvent pas être installés. Le Saphir génère un flux d'air puissant et ciblé qui minimise les courants d'air, réduit les pertes d'énergie et maintient de manière fiable la stabilité du climat ambiant.
Grâce à son design sobre et épuré, le Saphir s'intègre harmonieusement à tout type d'architecture – il est idéal pour les halls d'entrée des commerces, des bureaux, des espaces d'affaires et des aéroports, où le design joue un rôle tout aussi important que la fonctionnalité. Le Saphir allie ainsi efficacité, confort et esthétique dans un rideau d'air compact destiné à répondre à des exigences particulières.
Un jet d'air fortement directionnel qui permet de protéger des portes très hautes et très larges avec une faible consommation d'énergie.
Efficacité et fiabilité
Rentabilité élevée
La technologie de buse brevetée CONVERGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne
Ce n'est que lorsque le rideau d'air atteint le seuil de la porte que celle-ci est efficacement protégée.
Données techniques
Rideau d'air design pour un montage vertical dans la zone visible dans les situations d'angle et les portes coulissantes cintrées

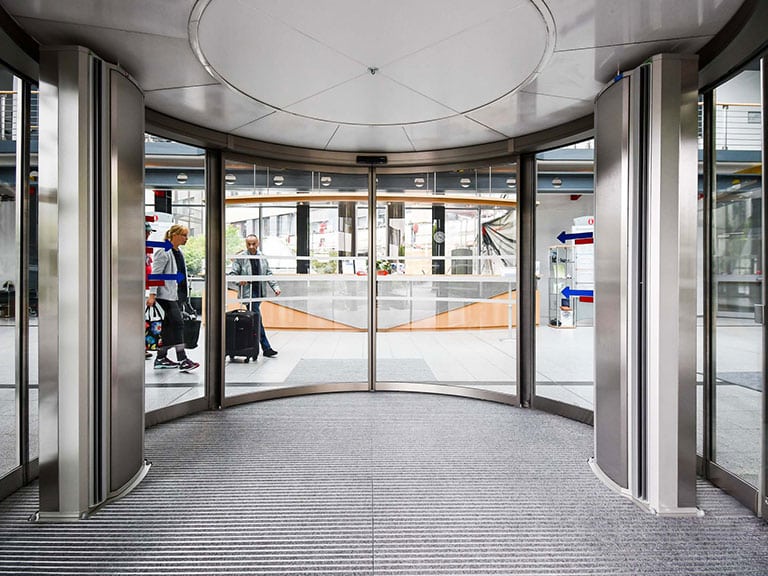

Les rideaux d'air design SINTRA disposent d'un angle de soufflage de 90° de la buse. Cela permet d'utiliser les unités plates partout où il y a très peu de place sur le côté des portes - par exemple dans les situations d'angle et pour une utilisation avec des portes coulissantes cintrées. Dans ce cas, les appareils peuvent être placés à l'intérieur du sas circulaire pour gagner de la place et protéger toute la zone de passage avec un angle de 90°.
Classe de performance 1 : jusqu'à 3,60 m de largeur de porte (debout des deux côtés)
| Leistungsklasse 1 | Sintra-1-220 | Sintra-1-250 | Sintra-1-300 | ||
|---|---|---|---|---|---|
| Hauteur (cm) (avec plaque de base +0,8 cm, avec pieds réglables +2 cm) | 220 | 250 | 300 | ||
| Largeur sans plaque de base (cm) | 62,5 | 62,5 | 62,5 | ||
| Profondeur sans plaque de base (cm) | 24,7 | 24,7 | 24,7 | ||
| Dimensions de la plaque de base (cm) | 69,5 x 31,7 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout sur un côté) (m) | 1,80 | 1,80 | 1,80 | ||
| Longueur max. recommandée. Diamètre de porte (porte tournante) (m) | 3,60 | 3,60 | 3,60 | ||
| Débit nominal maximal (m3/h) | 3100 | 4200 | 5250 | ||
| Vitesse moyenne de soufflage (m/s)* | 9,0 | 9,0 | 9,0 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 46,6 | 47,6 | 49,6 | ||
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 9,1 | 12,7 | 16,3 | ||
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Classe de performance 2 : jusqu'à 4,40 m de largeur de porte (debout des deux côtés)
| Leistungsklasse 2 | Sintra-2-220 | Sintra-2-250 | Sintra-2-300 | ||
|---|---|---|---|---|---|
| Hauteur (cm) (avec plaque de base +0,8 cm, avec pieds réglables +2 cm) | 220 | 250 | 300 | ||
| Largeur sans plaque de base (cm) | 62,5 | 62,5 | 62,5 | ||
| Profondeur sans plaque de base (cm) | 24,7 | 24,7 | 24,7 | ||
| Dimensions de la plaque de base (cm) | 69,5 x 31,7 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,20 | 2,20 | 2,20 | ||
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 4,40 | 4,40 | 4,40 | ||
| Débit nominal maximal (m3/h) | 4200 | 5250 | 6300 | ||
| Vitesse moyenne de soufflage (m/s)* | 14,2 | 14,2 | 14,2 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 47,6 | 49,6 | 51,6 | ||
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 13,2 | 16,2 | 19,7 | ||
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Classe de performance 3 : jusqu'à 4,80 m de largeur de porte (debout des deux côtés)
| Leistungsklasse 3 | Sintra-3-220 | Sintra-3-250 | Sintra-3-300 | ||
|---|---|---|---|---|---|
| Hauteur (cm) (avec plaque de base +0,8 cm, avec pieds réglables +2 cm) | 220 | 250 | 300 | ||
| Largeur sans plaque de base (cm) | 62,5 | 62,5 | 62,5 | ||
| Profondeur sans plaque de base (cm) | 24,7 | 24,7 | 24,7 | ||
| Dimensions de la plaque de base (cm) | 69,5 x 31,7 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,40 | 2,40 | 2,40 | ||
| Longueur max. recommandée. Largeur de porte (debout des deux côtés) (m) | 4,80 | 4,80 | 4,80 | ||
| Débit nominal maximal (m3/h) | 5250 | 6300 | 7450 | ||
| Vitesse moyenne de soufflage (m/s)* | 15,6 | 15,6 | 15,6 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 50,7 | 51,7 | 52,7 | ||
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 15,7 | 19,5 | 21,6 | ||
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Interrupteur de contact de porte
Grâce au contact de porte, le contrôleur met en marche le rideau d'air dès que la porte est ouverte. Il s'éteint ensuite automatiquement à la fermeture.
électrovanne
La vanne magnétique, commandée par la carte électronique de Teddington, coupe automatiquement l'arrivée d'eau en mode été, de sorte que le rideau d'air fonctionne en mode recirculation sans chauffage.
Revêtement insonorisant
Le rideau d'air peut en outre être doté d'un revêtement insonorisant qui réduit encore le bruit de fonctionnement déjà faible.
RAL 7011
Gris fer
RAL 9005
Noir foncé
RAL 9006
Aluminium blanc
RAL 9010
Blanc pur
Noir gris métallique
Structure fine métallique / Mat
DB 703
Gris foncé micacé
Couleur personnalisée de l'appareil
Les rideaux d'air Teddington sont revêtus d'une peinture en poudre de haute qualité. En standard, nos unités sont fabriquées dans la couleur RAL 9016 Blanc signalisation. Sur demande, vous pouvez choisir parmi six couleurs intemporelles moyennant un léger supplément. - Vous souhaitez une couleur très particulière ? N'hésitez pas à nous parler de la couleur de votre choix.

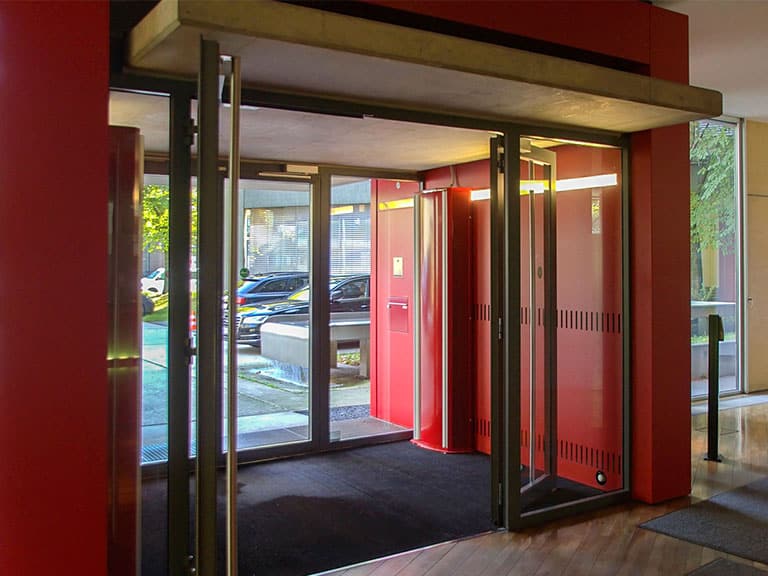

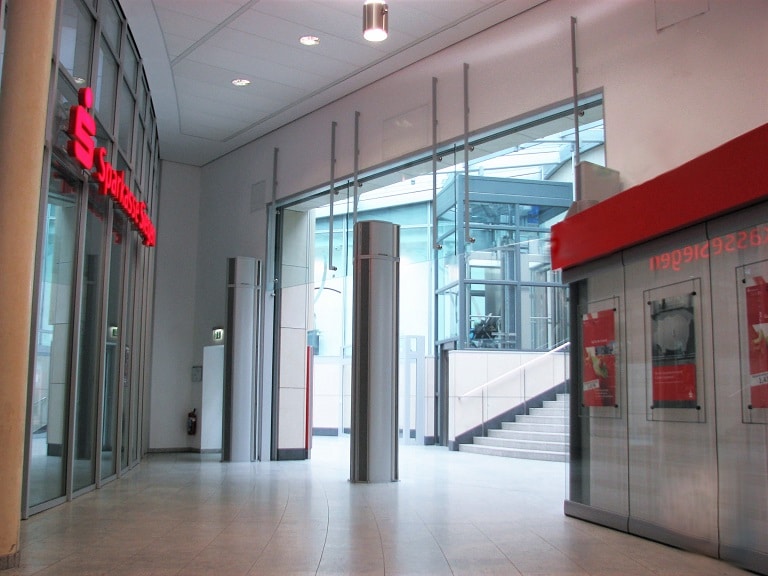

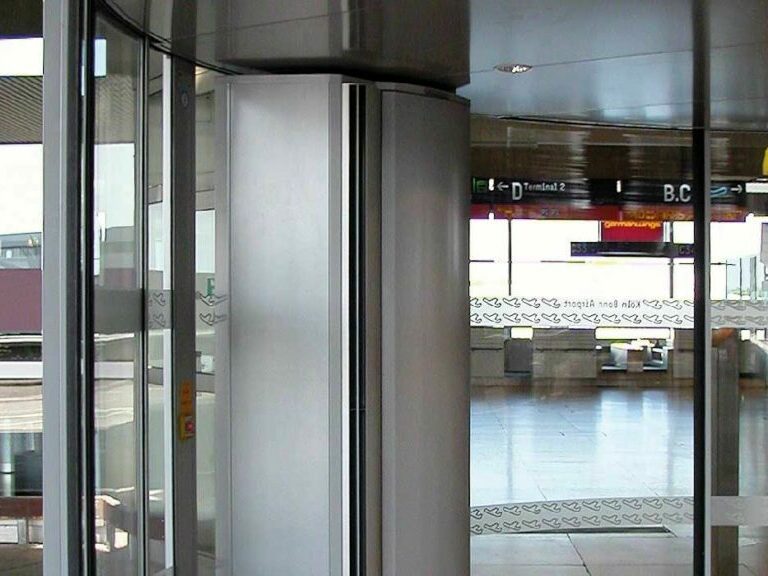

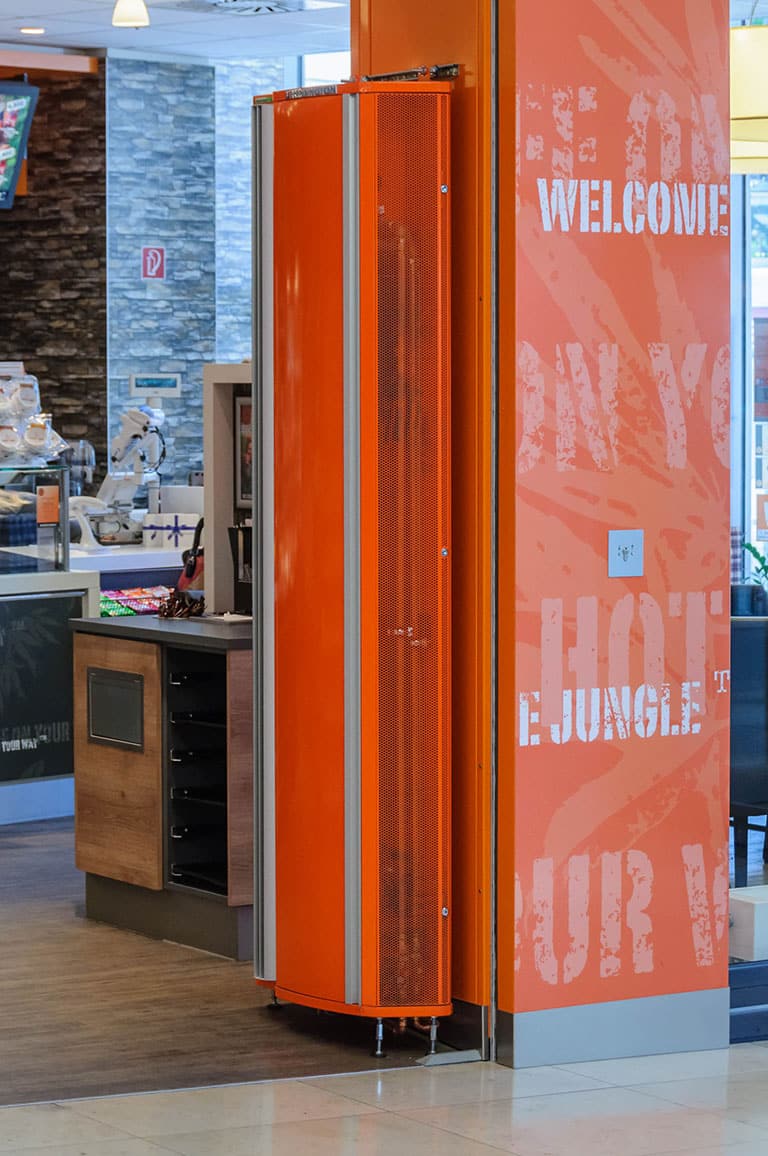

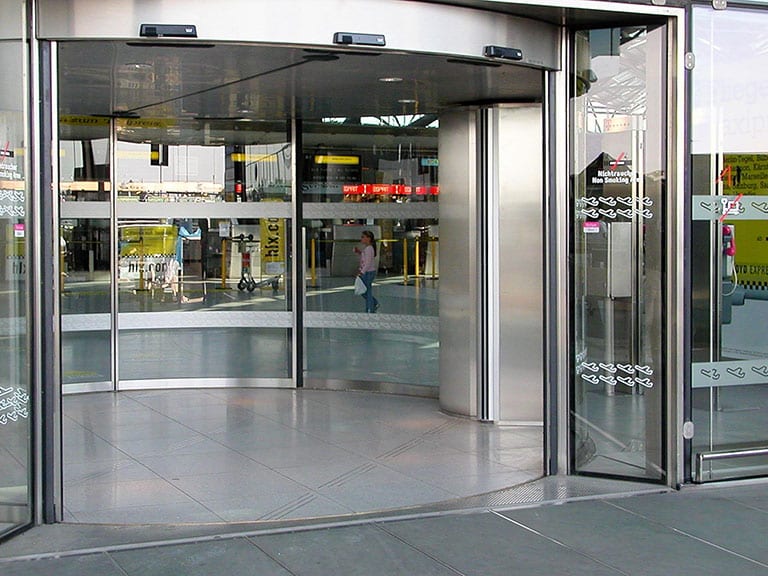

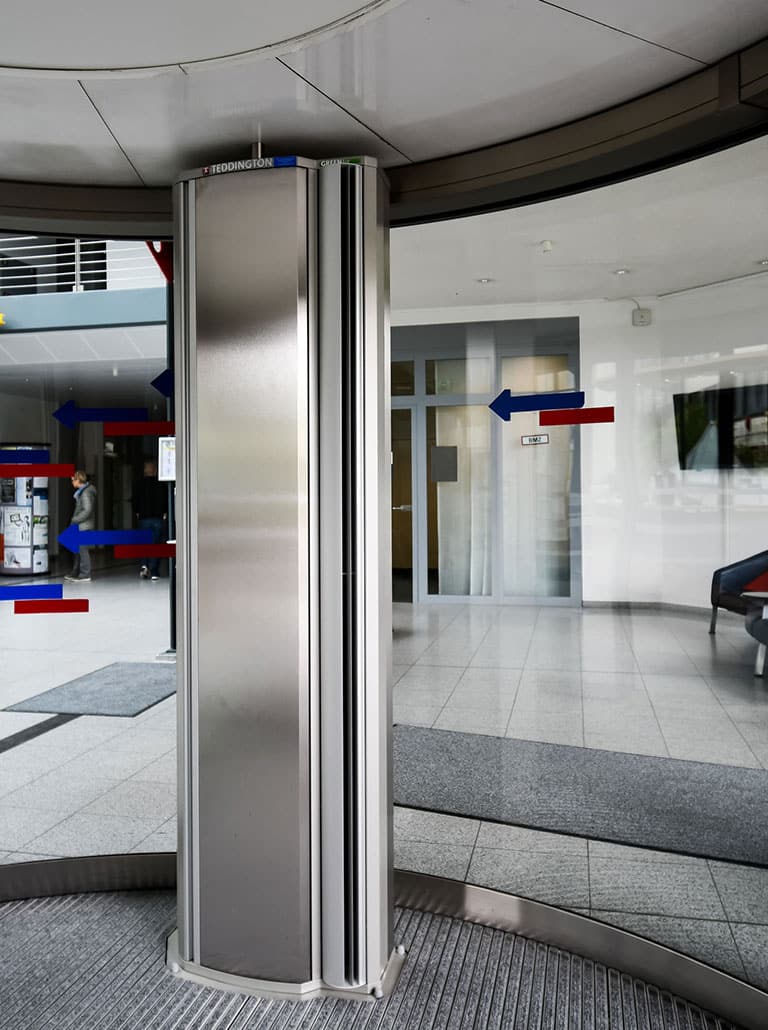

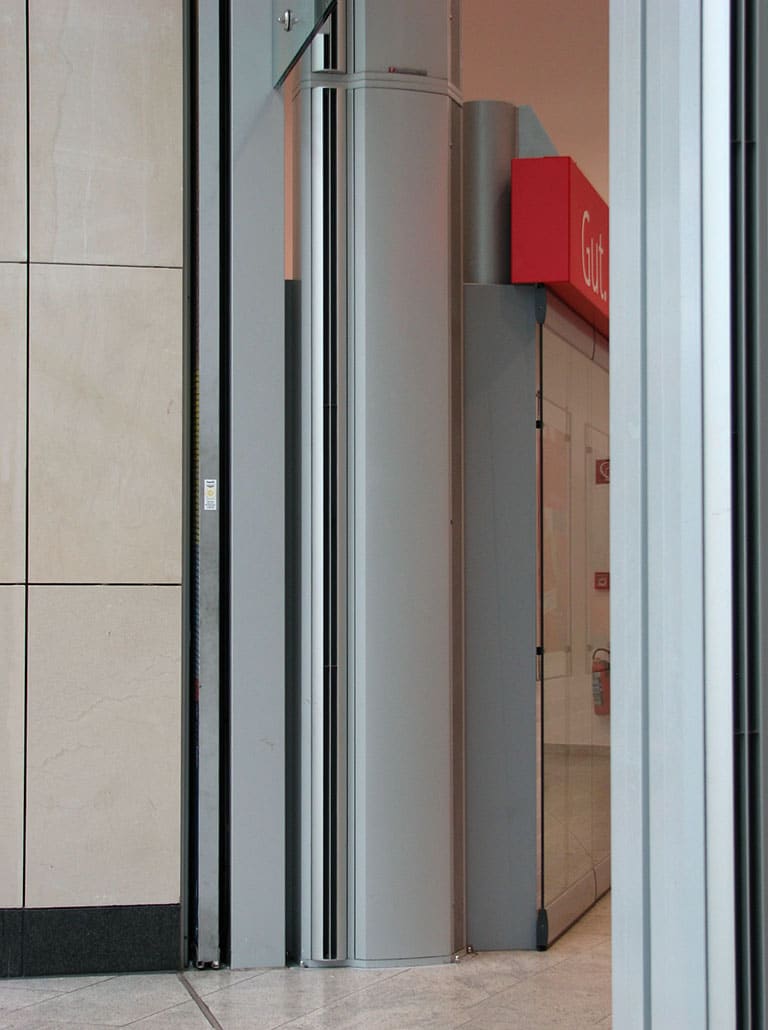

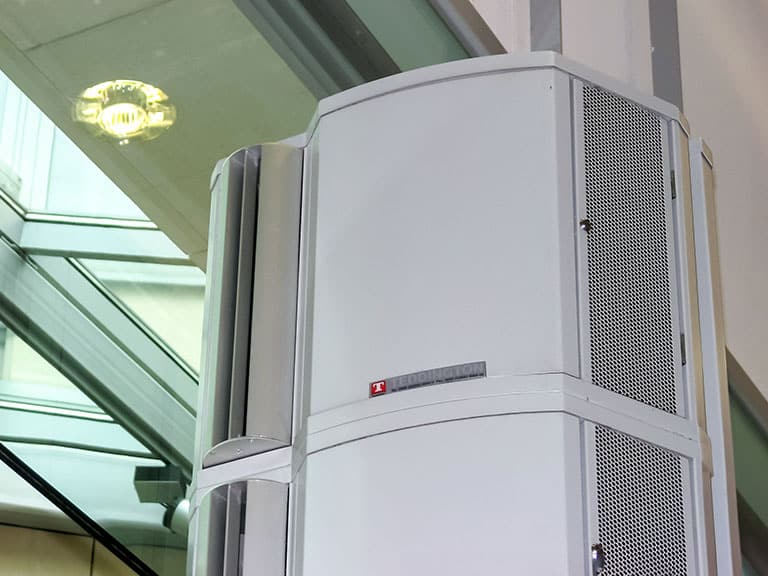

Exemples d'applications
La dernière génération de la commande
Grâce à la gamme de commandes TCX, vous pouvez désormais régler votre système de rideau d'air Teddington de manière encore plus simple et intuitive.
Quelques étapes suffisent pour une configuration fiable, adaptée à vos besoins. Qu'il s'agisse d'un seul rideau d'air ou d'un ensemble complexe d'installations. TCX – la commande idéale pour votre rideau d'air.
Grande fiabilité des processus
Intégration parfaite
Multifonction
Panneau de commande avec écran tactile
Nous proposons de nombreux accessoires pour différentes applications
