Saphir
Rideau d'air vertical pour portes tournantes et portes battantes
Le rideau d'air vertical Saphir est un rideau d'air haut de gamme destiné aux portes tournantes et aux portes battantes, qui allie à la perfection fonctionnalité et esthétique raffinée. Conçu sous la forme d’une colonne élancée, le Saphir s’intègre avec discrétion et élégance sur les côtés des portes tournantes ou à battants, où il assure une séparation efficace entre l’air intérieur et l’air extérieur.
Grâce à la technologie brevetée CONVERGO® de buses à chambre de pression , ce rideau d'air vertical génère un flux d'air très directionnel avec une faible consommation d'énergie, ce qui permet de réduire de manière fiable les courants d'air et de maintenir un climat ambiant stable, sans barrières visibles ni restrictions de passage.
L'un des atouts majeurs du rideau d'air Saphir réside dans sa conception bien pensée : Grâce à leur forme profilée, les colonnes élancées s’adaptent harmonieusement à la géométrie de la porte et peuvent être personnalisées au niveau de la couleur – par exemple par un revêtement par poudrage dans les teintes RAL –, ce qui permet à l’appareil de s’intégrer parfaitement, sur le plan esthétique, à n’importe quel type d’architecture.
Que ce soit dans des halls d'entrée prestigieux, des salles d'exposition ou des immeubles de bureaux, ce rideau d'air vertical allie une efficacité maximale à une esthétique qui va bien au-delà de la simple fonctionnalité.
Un jet d'air fortement directionnel qui permet de protéger des portes très hautes et très larges avec une faible consommation d'énergie.
Efficacité et fiabilité
Rentabilité élevée
La technologie de buse brevetée CONVERGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne
Ce n'est que lorsque le rideau d'air atteint le seuil de la porte que celle-ci est efficacement protégée.
Données techniques
Rideau d'air design et étroit pour les portes tournantes et les portes à tambour pour un montage vertical dans la zone de visibilité
Les rideaux d'air étroits à colonne SAPHIR sont spécialement conçus pour être placés sur le côté des portes tournantes et des portes tournantes. Le boîtier élégant des appareils est adapté à la forme de la porte ronde, de sorte que les rideaux d'air SAPHIR s'adaptent discrètement à l'installation de la porte tout en économisant de l'espace. Pour les portes rondes avec un angle d'ouverture de 90°, nous recommandons de les placer sur les côtés gauche et droit de la porte ronde afin d'obtenir la meilleure protection possible.
Classe de performance 1 : jusqu'à 3,60 m de diamètre de porte (porte tournante)
| Leistungsklasse 1 | Saphir-1-220 | Saphir-1-250 | Saphir-1-300 | ||
|---|---|---|---|---|---|
| Hauteur (cm) (avec plaque de base +0,8 cm, avec pieds réglables +2 cm) | 220 | 250 | 300 | ||
| Largeur sans plaque de base (cm) | 60,0 | 60,0 | 60,0 | ||
| Profondeur sans plaque de base (cm) | 24,0 | 24,0 | 24,0 | ||
| Dimensions de la plaque de base (cm) | 63,5 x 27,7 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout sur un côté) (m) | 1,80 | 1,80 | 1,80 | ||
| Longueur max. recommandée. Diamètre de porte (porte tournante) (m) | 3,60 | 3,60 | 3,60 | ||
| Débit nominal maximal (m3/h) | 3100 | 4200 | 5250 | ||
| Vitesse moyenne de soufflage (m/s)* | 9,0 | 9,0 | 9,0 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 46,6 | 47,6 | 49,6 | ||
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 9,1 | 12,7 | 16,3 | ||
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Classe de performance 2 : jusqu'à 4,80 m de diamètre de porte (porte tournante)
| Leistungsklasse 2 | Saphir-2-220 | Saphir-2-250 | Saphir-2-300 | ||
|---|---|---|---|---|---|
| Hauteur (cm) (avec plaque de base +0,8 cm, avec pieds réglables +2 cm) | 220 | 250 | 300 | ||
| Largeur sans plaque de base (cm) | 60,0 | 60,0 | 60,0 | ||
| Profondeur sans plaque de base (cm) | 24,0 | 24,0 | 24,0 | ||
| Dimensions de la plaque de base (cm) | 63,5 x 27,7 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,20 | 2,20 | 2,20 | ||
| Longueur max. recommandée. Diamètre de porte (porte tournante) (m) | 4,80 | 4,80 | 4,80 | ||
| Débit nominal maximal (m3/h) | 4200 | 5250 | 6300 | ||
| Vitesse moyenne de soufflage (m/s)* | 14,2 | 14,2 | 14,2 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 47,6 | 49,6 | 51,6 | ||
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 13,2 | 16,2 | 19,7 | ||
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Classe de performance 3 : jusqu'à 6,00 m de diamètre de porte (porte tournante)
| Leistungsklasse 3 | Saphir-3-220 | Saphir-3-250 | Saphir-3-300 | ||
|---|---|---|---|---|---|
| Hauteur (cm) (avec plaque de base +0,8 cm, avec pieds réglables +2 cm) | 220 | 250 | 300 | ||
| Largeur sans plaque de base (cm) | 60,0 | 60,0 | 60,0 | ||
| Profondeur sans plaque de base (cm) | 24,0 | 24,0 | 24,0 | ||
| Dimensions de la plaque de base (cm) | 63,5 x 27,7 x 0,8 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte (debout d'un côté) (m) | 2,40 | 2,40 | 2,40 | ||
| Longueur max. recommandée. Diamètre de porte (porte tournante) (m) | 6,00 | 6,00 | 6,00 | ||
| Débit nominal maximal (m3/h) | 5250 | 6300 | 7450 | ||
| Vitesse moyenne de soufflage (m/s)* | 15,6 | 15,6 | 15,6 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 50,7 | 51,7 | 52,7 | ||
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 15,7 | 19,5 | 21,6 | ||
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||

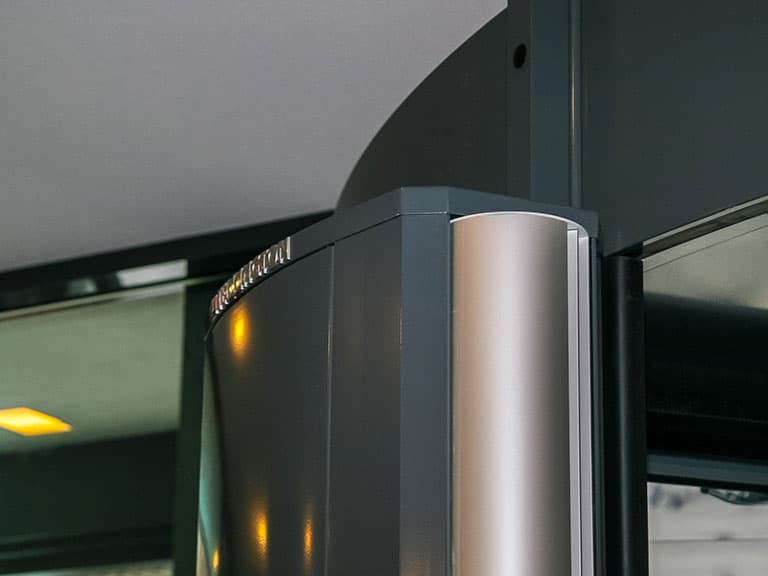

Un design bien pensé, une fabrication de qualité
Teddington est synonyme de rideaux d'air haut de gamme qui séduisent par leur conception bien pensée et leur qualité irréprochable. Chaque détail du modèle SAPHIR est pensé pour garantir une efficacité maximale, une longue durée de vie et une intégration aisée dans les domaines d'application les plus divers.
Découvrez-en davantage sur les différents composants de nos rideaux d'air SAPHIR.
Le SAPHIR allie une qualité exceptionnelle à une fonctionnalité hors pair.
Revêtement en poudre de haute qualité, couleurs personnalisées possibles.
1 de 6La fabrication entièrement CNC des composants du boîtier garantit une précision d'ajustement maximale et une qualité élevée constante.
Le design répond aux exigences esthétiques les plus élevées.
2 de 6La grille d'aspiration fine en tôle présente une forme aérodynamique et offre un aspect esthétique.
3 de 6Le réglage fin par crans permet de cibler l'angle de soufflage de la buse CONVERGO® .
4 de 6L'orifice de soufflage de la buse brevetéeCONVERGO® s'étend sans interruption sur pratiquement toute la hauteur de l'appareil.
5 de 6Les joues de buses de grande taille assurent une circulation d'air propre.
Un profil d'écoulement supplémentaire divise le flux d'air en un jet primaire et un jet secondaire. L'augmentation de la vitesse de sortie dans le jet primaire permet d'obtenir une profondeur de pénétration encore plus importante.
6 de 6La meilleure protection pour les portes tournantes et les portes pivotantes
Les rideaux d'air étroits SAPHIR sont spécialement conçus pour être installés sur le côté des portes tournantes et des portes pivotantes. Le boîtier élégant de ces appareils s'adapte à la forme de la porte ronde, de sorte que les rideaux d'air SAPHIR s'intègrent discrètement et sans encombrement au système de porte. Pour les portes rondes présentant un angle d’ouverture de 90°, nous recommandons de les installer à gauche et à droite de la porte afin d’obtenir la meilleure protection possible.
Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
électrovanne
La vanne magnétique, commandée par la carte électronique de Teddington, coupe automatiquement l'arrivée d'eau en mode été, de sorte que le rideau d'air fonctionne en mode recirculation sans chauffage.
Interrupteur de contact de porte
Grâce au contact de porte, le contrôleur met en marche le rideau d'air dès que la porte est ouverte. Il s'éteint ensuite automatiquement à la fermeture.
Revêtement insonorisant
Le rideau d'air peut en outre être doté d'un revêtement insonorisant qui réduit encore le bruit de fonctionnement déjà faible.
RAL 7011
Gris fer
RAL 9005
Noir foncé
RAL 9006
Aluminium blanc
RAL 9010
Blanc pur
Noir gris métallique
Structure fine métallique / Mat
DB 703
Gris foncé micacé
Couleur personnalisée de l'appareil
Les rideaux d'air Teddington sont revêtus d'une peinture en poudre de haute qualité. En standard, nos unités sont fabriquées dans la couleur RAL 9016 Blanc signalisation. Sur demande, vous pouvez choisir parmi six couleurs intemporelles moyennant un léger supplément. - Vous souhaitez une couleur très particulière ? N'hésitez pas à nous parler de la couleur de votre choix.

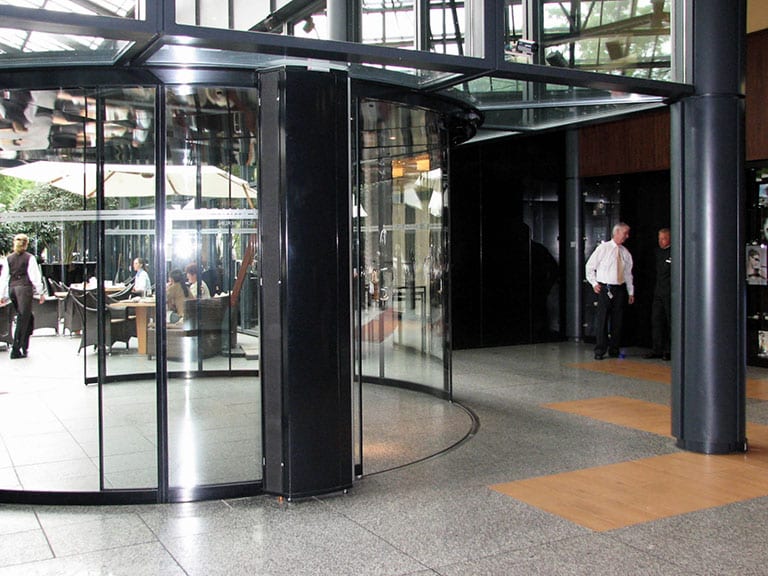

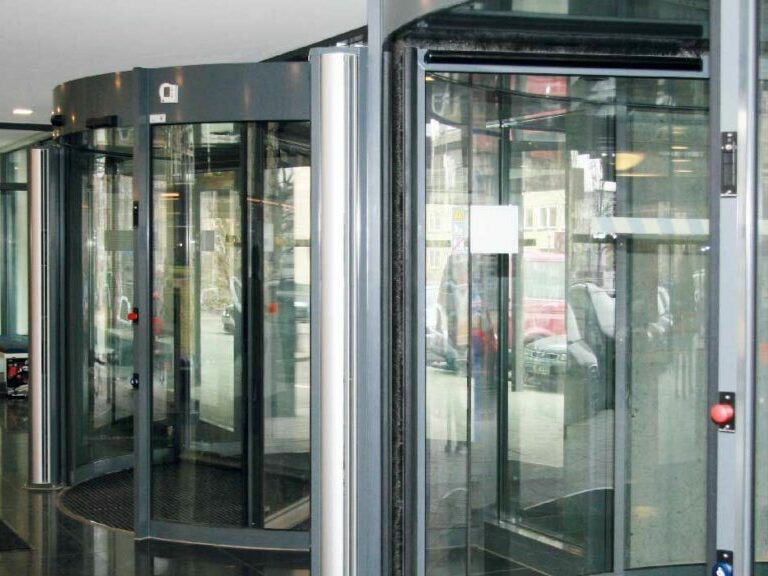

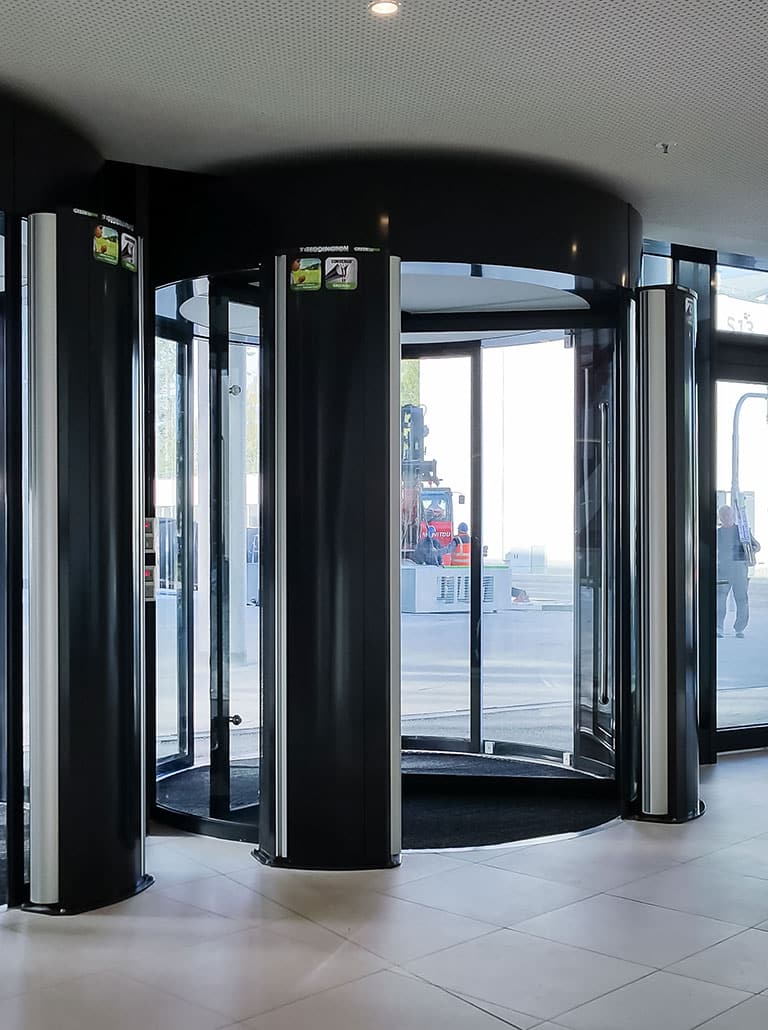

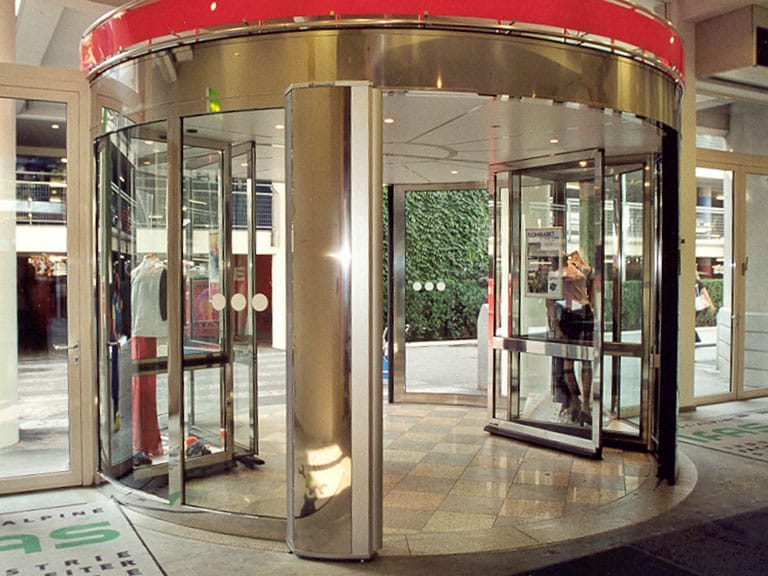

Exemples d'applications
La dernière génération de la commande
Grâce à la gamme de commandes TCX, vous pouvez désormais régler votre système de rideau d'air Teddington de manière encore plus simple et intuitive.
Quelques étapes suffisent pour une configuration fiable, adaptée à vos besoins. Qu'il s'agisse d'un seul rideau d'air ou d'un ensemble complexe d'installations. TCX – la commande idéale pour votre rideau d'air.
Grande fiabilité des processus
Intégration parfaite
Multifonction
Panneau de commande avec écran tactile
