Robuvent
Le rideau d'air puissant pour les portes de hangars
Le rideau d'air Robuvent de Teddington est un rideau d'air performant destiné aux portes de hangars, spécialement conçu pour les entreprises industrielles et commerciales. Il protège efficacement les grandes portes d'entrepôt contre les échanges d'air incontrôlés, réduit les pertes d'énergie et garantit un climat intérieur stable, même lorsque les portes sont fréquemment ouvertes.
Une isolation thermique efficace et des économies d'énergie
Grâce au système de soufflage CORRIGO® qui a fait ses preuves, le Robuvent génère un rideau d'air homogène et puissant qui protège efficacement contre l'air froid extérieur et maintient l'air chaud à l'intérieur du bâtiment. La portée maximale de soufflage, pouvant atteindre 6 mètres, permet d’assurer une protection aérienne sans faille, même avec des portes de hangar de très grande taille, de sorte que le flux d’air couvre l’ensemble de la zone de la porte. Cela garantit un climat intérieur agréable et minimise les courants d’air, en particulier sur les postes de travail situés à proximité de la porte.
Avantages à l'usage
Le Robuvent peut être installé de différentes manières – à l'horizontale ou à la verticale – et s'adapte ainsi parfaitement à la géométrie du hall et de la porte. De plus, il est disponible aussi bien en version à circulation d'air seul qu'avec un système de chauffage à eau chaude, ce qui offre des fonctions supplémentaires de protection contre le froid.
Outre ses performances techniques, le Robuvent séduit par sa conception robuste et ses composants durables « Made in Germany ». Il garantit ainsi un fonctionnement fiable à long terme, même en cas d'utilisation intensive, et contribue de manière décisive à réduire les frais de chauffage et à améliorer l'environnement de travail.
Avec le rideau d'air Robuvent pour portes de hangars, les entreprises bénéficient d'une solution économique et économe en énergie qui allie de manière optimale confort, sécurité et économies d'énergie.
Les rideaux d'air compacts Teddington, équipés du système de soufflageCORRIGO®, offrent un confort ambiant nettement supérieur et une isolation nettement plus efficace que les appareils à lamelles classiques.
Efficacité et fiabilité
Rentabilité élevée
La lamelle CORRIGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne.
Ce n'est que lorsque le rideau d'air atteint le bord de la porte que celle-ci est efficacement protégée.
Données techniques
Des modèles adaptés à toutes les configurations de bâtiments
En fonction de la configuration du bâtiment ou des souhaits du client, nos rideaux d'air Robuvent sont disponibles en différents modèles.

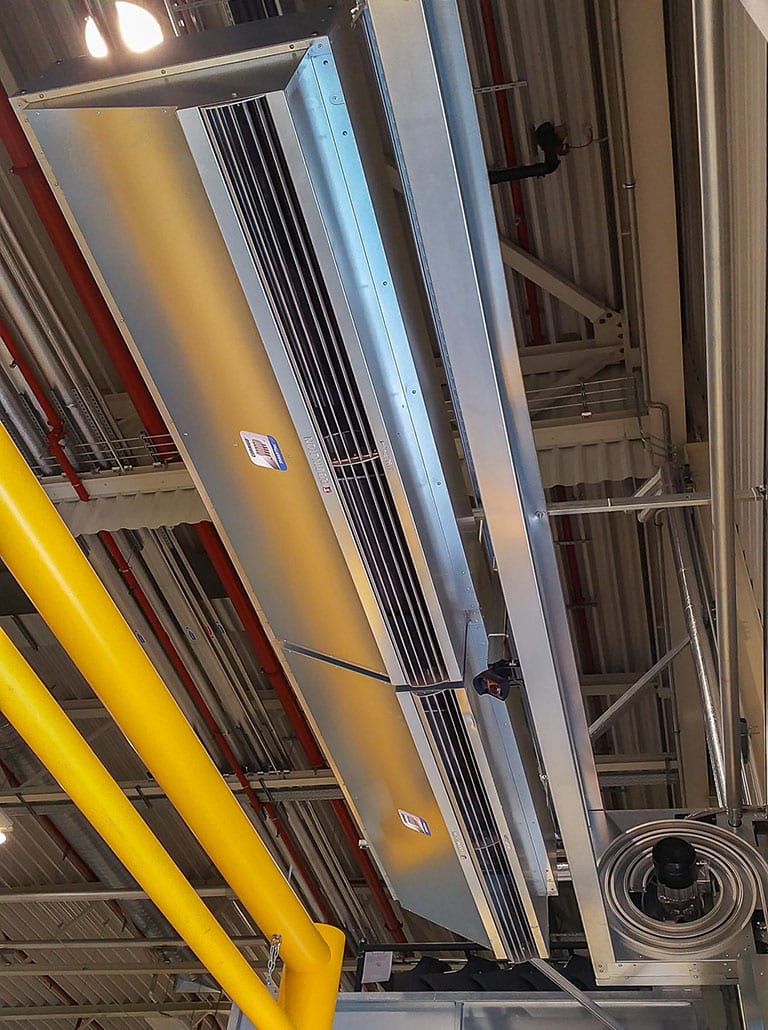

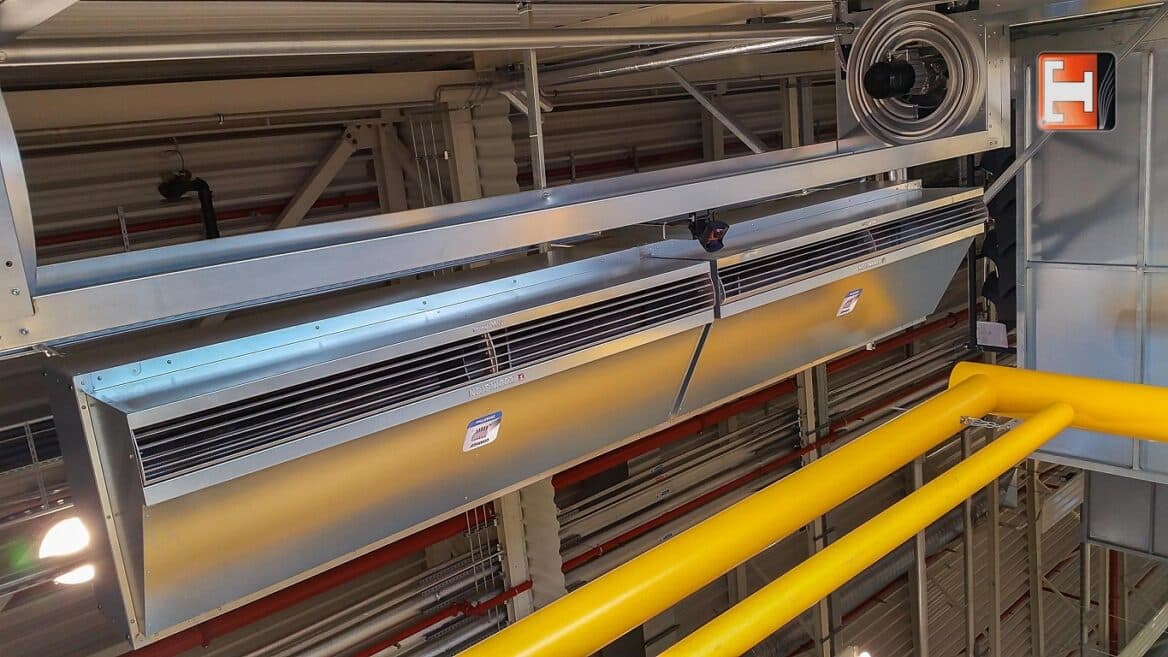

Robuvent ASY
Rideaux d'air industriels puissants pour un montage horizontal
Avec sa buse de soufflage décalée asymétriquement, le Robuvent de type ASY est adapté à une installation horizontale sur de grandes portes industrielles, où le rideau d'air de porte peut être placé directement au-dessus de la porte. L'aspiration se fait par le haut. Sa conception modulaire permet d'obtenir une protection efficace même pour les portes larges.
Installations individuelles jusqu'à 3,00 m de largeur de porte et 6,00 m de hauteur
| Einzelanlagen | Robuvent-ASY-200 | Robuvent-ASY-300 | |||
|---|---|---|---|---|---|
| Largeur (cm) | 200 | 300 | |||
| Hauteur (cm) | 74,5 | 74,5 | |||
| Profondeur(cm) | 74 | 74 | |||
| Hauteur maximale recommandée pour l'installation (m) | 6,00 | 6,00 | |||
| Débit nominal maximal (m3/h) | 14250 | 21375 | |||
| Vitesse moyenne de soufflage (m/s)* | 14,5 | 14,5 | |||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 52-64 | 53-65 | |||
| Puissance de chauffage PWW 70/50 à une température d'aspiration de 18 °C (kW) | 56,6 | 87,5 | |||
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 4,00 m de largeur de porte et jusqu'à 6,00 m de hauteur
| Mehrfachanlagen | Robuvent-ASY-400 | Robuvent-ASY-500 | Robuvent-ASY-600 | ||
|---|---|---|---|---|---|
| Composé de | 200 / 200 | 200 / 300 | 300 / 300 | ||
| Largeur (cm) | 400 | 500 | 600 | ||
| Hauteur (cm) | 74,5 | 74,5 | 74,5 | ||
| Profondeur(cm) | 70 | 70 | 70 | ||
| Hauteur maximale recommandée pour l'installation (m) | 6,00 | 6,00 | 6,00 | ||
| Débit nominal maximal (m3/h) | 28500 | 35625 | 42750 | ||
| Vitesse moyenne de soufflage (m/s)* | 14,5 | 14,5 | 14,5 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 54-66 | 55-67 | 56-68 | ||
| Puissance de chauffage PWW 70/50 à une température d'aspiration de 18 °C (kW) | 113,2 | 144,1 | 175,0 | ||
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||

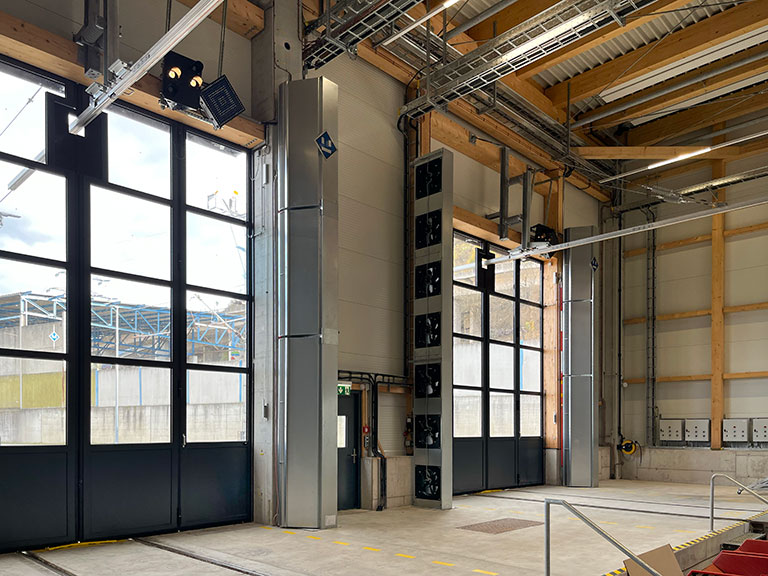

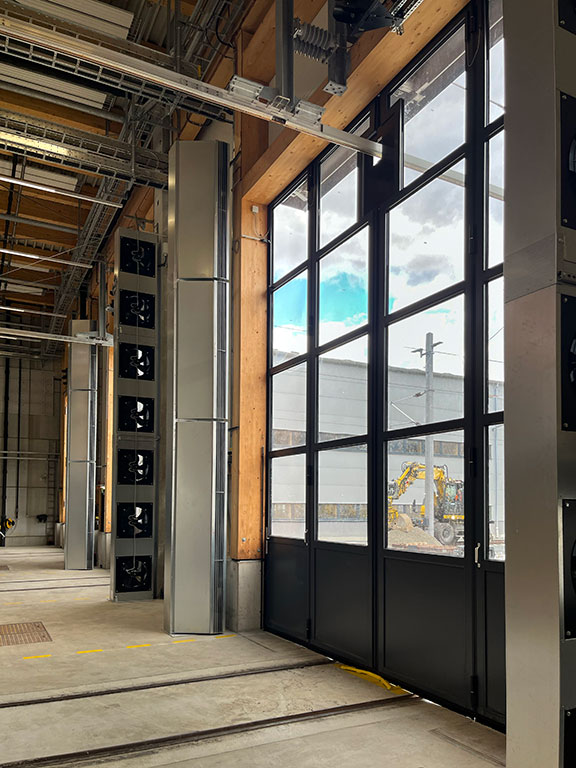

Robuvent ASY-V
Rideaux d'air industriels puissants pour un montage vertical
Avec sa buse de soufflage décalée de manière asymétrique, le Ratiovent de type ASY-V est adapté à une installation verticale sur de grandes portes industrielles, où le rideau d'air de porte peut être placé directement contre le mur. L'aspiration se fait par l'arrière. Sa conception modulaire permet un blindage réussi même pour les portes de grande hauteur.
Installations individuelles jusqu'à 3,00 m de hauteur et 12,00 m de largeur de porte
| Einzelanlagen | Robuvent-ASY-V-200 | Robuvent-ASY-V-300 | |||
|---|---|---|---|---|---|
| Hauteur sans support (cm) | 200 | 300 | |||
| Largeur sans console sur pied (cm) | 74 | 74 | |||
| Profondeur sans console sur pied (cm) | 74,5 | 74,5 | |||
| Dimensions de la console sur pied (cm) | 77 x 60 x 0,6 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 12,00 | 12,00 | |||
| Longueur max. recommandée. Largeur de porte debout d'un côté (m) | 6,00 | 6,00 | |||
| Débit nominal maximal (m3/h) | 14250 | 21375 | |||
| Vitesse moyenne de soufflage (m/s)* | 14,5 | 14,5 | |||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 52-64 | 53-65 | |||
| Puissance de chauffage PWW 70/50 à une température d'aspiration de 18 °C (kW) | 56,6 | 87,5 | |||
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 4,00 m de hauteur et 12,00 m de largeur de porte
| Mehrfachanlagen | Robuvent-ASY-V-400 | Robuvent-ASY-V-500 | Robuvent-ASY-V-600 | ||
|---|---|---|---|---|---|
| Composé de | 200 / 200 | 200 / 300 | 300 / 300 | ||
| Hauteur sans support (cm) | 400 | 500 | 600 | ||
| Largeur sans console sur pied (cm) | 74 | 74 | 74 | ||
| Profondeur sans console sur pied (cm) | 74,5 | 74,5 | 74,5 | ||
| Dimensions de la console sur pied (cm) | 77 x 60 x 6 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 12,00 | 12,00 | 12,00 | ||
| Longueur max. recommandée. Largeur de porte debout d'un côté (m) | 6,00 | 6,00 | 6,00 | ||
| Débit nominal maximal (m3/h) | 28500 | 35625 | 42750 | ||
| Vitesse moyenne de soufflage (m/s)* | 14,5 | 14,5 | 14,5 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 54-66 | 55-67 | 56-68 | ||
| Puissance de chauffage PWW 70/50 à une température d'aspiration de 18 °C | 113,2 | 144,1 | 175,0 | ||
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||

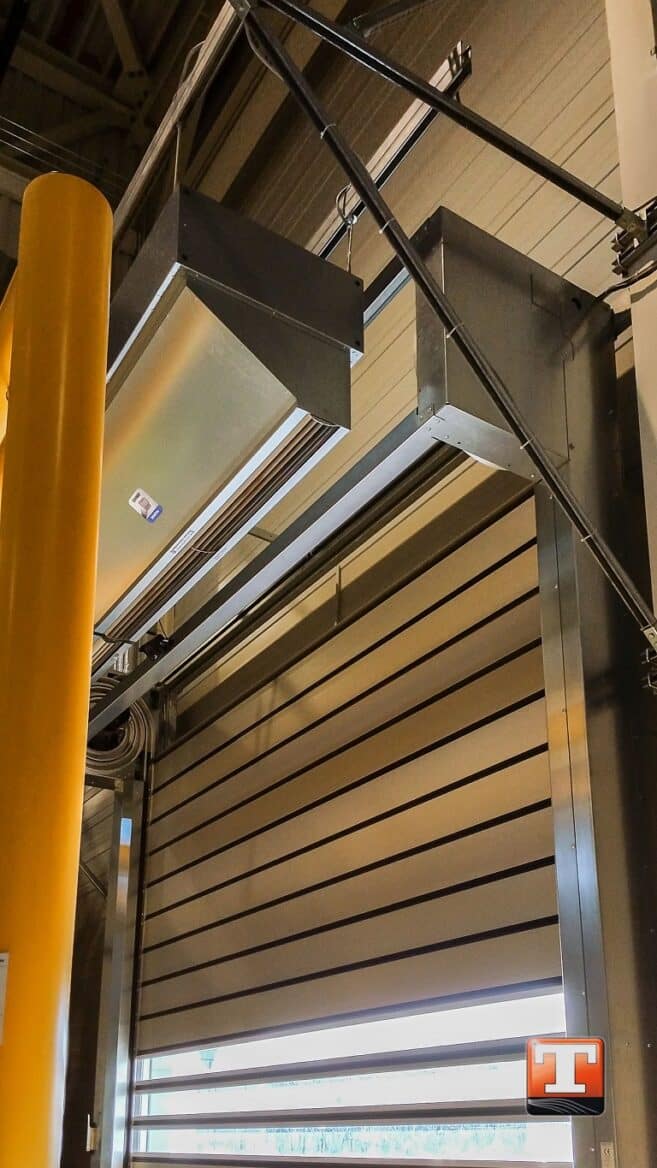

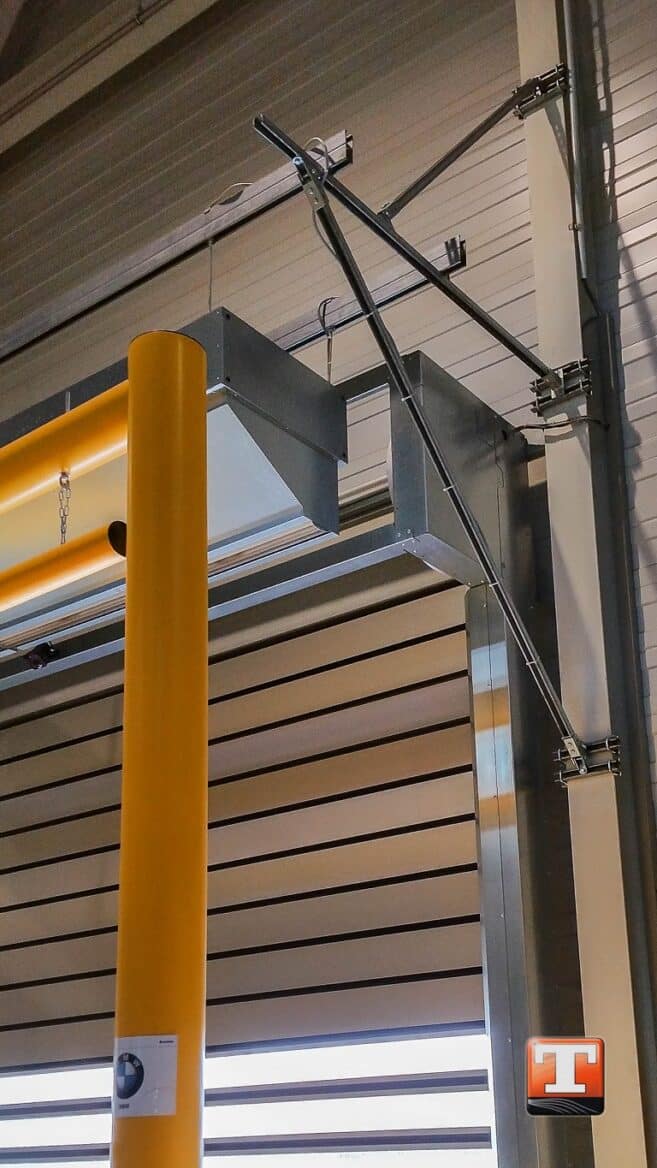

Robuvent SE
Rideau d'air industriel puissant pour montage horizontal sur portes sectionnelles
Si une aspiration d'air par le haut n'est pas possible en raison d'un espace restreint, par exemple à cause d'une porte sectionnelle, le Robuvent en modèle SE convient pour le blindage de grandes portes industrielles. L'aspiration se fait par l'avant de la pièce et le refoulement se fait juste au-dessus de la porte.
Installations individuelles jusqu'à 3,00 m de largeur de porte et 6,00 m de hauteur
| EINZELANLAGEN | Robuvent-SE-200 | Robuvent-SE-300 | |||
|---|---|---|---|---|---|
| Largeur (cm) | 200 | 300 | |||
| Hauteur (cm) | 76 | 76 | |||
| Profondeur(cm) | 74 | 74 | |||
| Hauteur maximale recommandée pour l'installation (m) | 6,00 | 6,00 | |||
| Débit nominal maximal (m3/h) | 14250 | 21375 | |||
| Vitesse moyenne de soufflage (m/s)* | 14,5 | 14,5 | |||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 52-64 | 53-65 | |||
| Puissance de chauffage PWW 70/50 à une température d'aspiration de 18 °C | 56,6 | 87,5 | |||
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 4,00 m de largeur de porte et jusqu'à 6,00 m de hauteur
| Mehrfachanlagen | Robuvent-SE-400 | Robuvent-SE-500 | Robuvent-SE-600 | ||
|---|---|---|---|---|---|
| Composé de (cm) | 200 / 200 | 200 / 300 | 300 / 300 | ||
| Largeur (cm) | 400 | 500 | 600 | ||
| Hauteur (cm) | 76 | 76 | 76 | ||
| Profondeur(cm) | 74 | 74 | 74 | ||
| Hauteur maximale recommandée pour l'installation (m) | 6,00 | 6,00 | 6,00 | ||
| Débit nominal maximal (m3/h) | 28500 | 35625 | 42750 | ||
| Vitesse moyenne de soufflage (m/s)* | 14,5 | 14,5 | 14,5 | ||
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 54-66 | 55-67 | 56-68 | ||
| Puissance de chauffage PWW 70/50 à une température d'aspiration de 18 °C | 113,2 | 144,1 | 175,0 | ||
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Un design bien pensé, une fabrication de qualité
Les appareils Robuvent allient une qualité exceptionnelle à une fonctionnalité remarquable.
Boîtier de haute qualité en tôle d'acier galvanisée
La fabrication entièrement CNC des composants du boîtier garantit une précision d'ajustement maximale et une qualité élevée constante.
Le design répond aux exigences esthétiques les plus élevées.
La zone d'admission est conçue pour optimiser l'écoulement de l'air et assure une alimentation en air optimale.
L'élément de soufflage peut pivoter dans les deux sens, ce qui permet d'adapter le rideau d'air aux conditions locales de manière personnalisée.
L'orifice de soufflage du systèmeCORRIGO® s'étend sur pratiquement toute la longueur de l'appareil. Cela garantit une efficacité maximale en cas d'installation en série de plusieurs appareils.
Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.
Thermostat antigel
Le thermostat antigel monté sur l'échangeur thermique mesure la température à l'aide d'une sonde capillaire. En dessous de 7 °C, il commande à la carte électronique d'ouvrir les vannes et d'arrêter les ventilateurs afin d'éviter les dégâts causés par le gel.
Interrupteur de contact de porte
Le contact de porte est relié à la commande du rideau d'air de la porte et permet un fonctionnement automatique : lorsque la porte s'ouvre, il active le rideau d'air ; lorsqu'elle se referme, l'appareil se désactive automatiquement.
Exemples d'applications
TSDM 5 Contrôleur industriel
Le contrôleur TSDM 5 offre toutes les possibilités dont vous avez besoin pour votre rideau d'air industriel. Sa fabrication robuste lui confère une grande fiabilité au quotidien.
Indice de protection IP 54
Grande fiabilité des processus
Message de fonctionnement et de défaut
Fabrication robuste
Nous proposons de nombreux accessoires pour nos rideaux d'air
