Ratiovent
Le rideau d'air inégalé pour les portes industrielles
Le rideau d'air Ratiovent de Teddington est un rideau d'air sophistiqué destiné aux portes industrielles, spécialement conçu pour une utilisation exigeante dans les halls industriels, les centres logistiques et les sites de production. Grâce à son système breveté de buses à chambre de pression CONVERGO®, le Ratiovent génère un flux d’air puissant et ciblé qui protège efficacement les portes jusqu’à une hauteur de 5,50 m tout en permettant de réaliser des économies d’énergie. Grâce à cette technologie, la consommation d’énergie est réduite d’ environ 30 % par rapport aux rideaux d’air à lamelles classiques, tout en offrant la même efficacité de protection – un avantage considérable en termes de coûts d’exploitation et de durabilité.

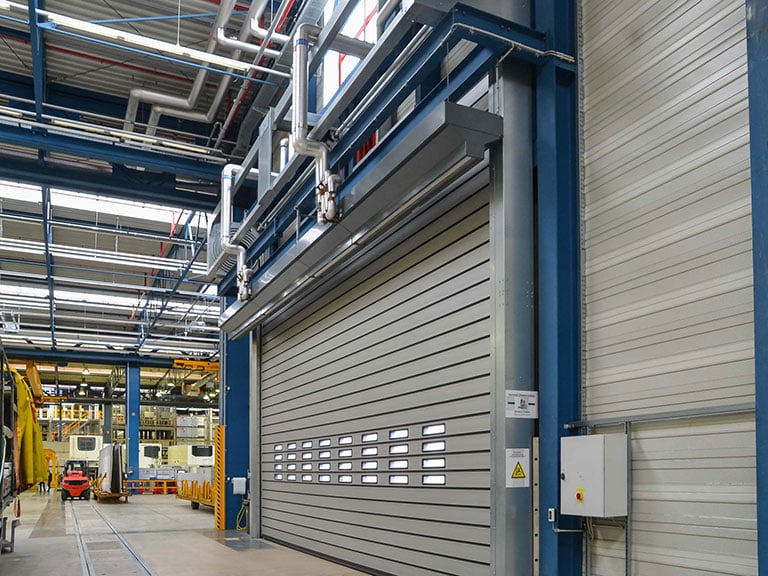

Une efficacité maximale pour les portes industrielles ouvertes
C'est justement lorsque les portes sont fréquemment ouvertes que les rideaux d'air empêchent l'air chaud de l'intérieur de s'échapper de manière incontrôlée et l'air froid de l'extérieur de pénétrer. Grâce à son système de diffusion d’air puissant et performant, le Ratiovent assure une barrière efficace le long de l’ouverture de la porte, sans entraver la circulation du personnel, des chariots élévateurs ou des machines. Cette barrière protectrice invisible améliore le climat intérieur du hall, protège vos collaborateurs des courants d’air sur leur lieu de travail et réduit sensiblement les pertes d’énergie.
Possibilités d'utilisation et d'installation flexibles
Le rideau d'air Ratiovent destiné aux portes industrielles est de conception modulaire et disponible dans de nombreux modèles : du montage horizontal aux installations verticales, en passant par une orientation asymétrique adaptée à des configurations de portes spécifiques. Il permet ainsi de protéger individuellement chaque porte, quelles que soient sa largeur et sa hauteur, même dans le cas de grandes portes industrielles dotées de passages de grande hauteur.
Le Ratiovent Turbo a été conçu pour les portes particulièrement hautes.
Un jet d'air très concentré qui permet de protéger des portes très hautes et larges tout en consommant peu d'énergie.
Efficacité et fiabilité
Rentabilité élevée
La technologie de buse brevetée CONVERGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne
Ce n'est que lorsque le rideau d'air atteint le seuil de la porte que celle-ci est efficacement protégée.
Données techniques
De nombreux modèles et types d'installation adaptés à toutes les configurations de bâtiments
En fonction de la configuration du bâtiment ou des souhaits du client, nos rideaux d'air Ratiovent sont disponibles en différents modèles.
Ratiovent SW
Installations individuelles jusqu'à 3,00 m de largeur de porte et 5,50 m de hauteur
| Einzelanlagen | Ratiovent-SW-120 | Ratiovent-SW-180 | Ratiovent-SW-240 | Ratiovent-SW-300 | |
|---|---|---|---|---|---|
| Largeur (cm) | 120 | 180 | 240 | 300 | |
| Hauteur (cm) | 70 | 70 | 70 | 70 | |
| Profondeur(cm) | 62,4 | 62,4 | 62,4 | 62,4 | |
| Hauteur maximale recommandée pour l'installation (m) | 5,50 | 5,50 | 5,50 | 5,50 | |
| Débit nominal maximal (m3/h) | 7400 | 11100 | 14800 | 18500 | |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 49-66 | 51-67 | 51-68 | 52-68 | |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 22,6 | 34,5 | 47,3 | 59,8 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||

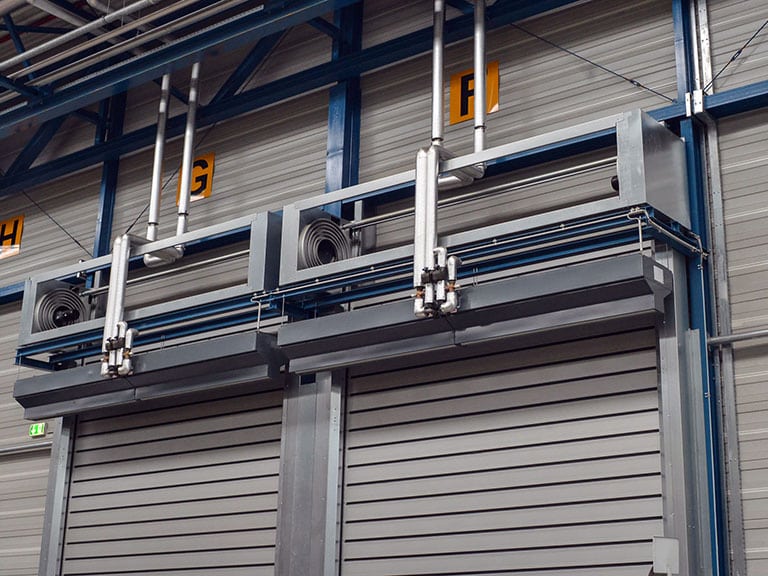

Installations multiples à partir de 3,60 m de largeur de porte et jusqu'à 5,50 m de hauteur
| Mehrfachanlagen | Ratiovent-SW-360 | Ratiovent-SW-420 | Ratiovent-SW-480 | Ratiovent-SW-540 | Ratiovent-SW-600 |
|---|---|---|---|---|---|
| Composé de | 180 / 180 | 180 / 240 | 240 / 240 | 240 / 300 | 300 / 300 |
| Largeur (cm) | 360 | 420 | 480 | 540 | 600 |
| Hauteur (cm) | 70 | 70 | 70 | 70 | 70 |
| Profondeur(cm) | 62,4 | 62,4 | 62,4 | 62,4 | 62,4 |
| Hauteur maximale recommandée pour l'installation (m) | 5,50 | 5,50 | 5,50 | 5,50 | 5,50 |
| Débit nominal maximal (m3/h) | 22200 | 25900 | 29600 | 33400 | 37200 |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 53-70 | 53-70 | 53-70 | 53-70 | 53-70 |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 69,0 | 81,8 | 94,6 | 107,1 | 119,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Ratiovent ASY
Rideaux d'air industriels puissants pour un montage horizontal
Avec sa buse de soufflage décalée asymétriquement, le Ratiovent de type ASY convient à une installation horizontale sur de grandes portes industrielles, où le rideau d'air de porte peut être placé directement au-dessus de la porte. L'aspiration se fait par le haut. Sa conception modulaire permet d'assurer une protection efficace même pour les portes larges.
Installations individuelles jusqu'à 3,00 m de largeur de porte et 5,50 m de hauteur
| Einzelanlagen | RATIOVENT-ASY-120 | RATIOVENT-ASY-180 | RATIOVENT-ASY-240 | RATIOVENT-ASY-300 | |
|---|---|---|---|---|---|
| Largeur (cm) | 120 | 180 | 240 | 300 | |
| Hauteur (cm) | 73,7 | 73,7 | 73,7 | 73,7 | |
| Profondeur(cm) | 70 | 70 | 70 | 70 | |
| Hauteur maximale recommandée pour l'installation (m) | 5,50 | 5,50 | 5,50 | 5,50 | |
| Débit nominal maximal (m3/h) | 7400 | 11100 | 14800 | 18500 | |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 49-66 | 51-67 | 51-68 | 52-68 | |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 22,6 | 34,5 | 47,3 | 59,8 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 3,60 de largeur de porte et jusqu'à 5,50 m de hauteur
| Mehrfachanlagen | Ratiovent-ASY-360 | Ratiovent-ASY-420 | Ratiovent-ASY-480 | Ratiovent-ASY-540 | Ratiovent-ASY-600 |
|---|---|---|---|---|---|
| Composé de | 180 / 180 | 180 / 240 | 240 / 240 | 240 / 300 | 300 / 300 |
| Largeur (cm) | 360 | 420 | 480 | 540 | 600 |
| Hauteur (cm) | 73,7 | 73,7 | 73,7 | 73,7 | 73,7 |
| Profondeur(cm) | 70 | 70 | 70 | 70 | 70 |
| Hauteur maximale recommandée pour l'installation (m) | 5,50 | 5,50 | 5,50 | 5,50 | 5,50 |
| Débit nominal maximal (m3/h) | 22200 | 25900 | 29600 | 33400 | 37200 |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 53-70 | 53-70 | 53-70 | 53-70 | 53-70 |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 69,0 | 81,8 | 94,6 | 107,1 | 119,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Ratiovent SE
Rideau d'air industriel puissant pour montage horizontal sur portes sectionnelles
Si une aspiration d'air par le haut n'est pas possible en raison d'un espace restreint, par exemple à cause d'une porte sectionnelle, le Ratiovent de type SE convient pour le blindage de grandes portes industrielles. L'aspiration se fait par l'avant de la pièce et le soufflage se fait directement au-dessus de la porte.
Installations individuelles jusqu'à 3,00 m de largeur de porte et 5,50 m de hauteur
| EINZELANLAGEN | Ratiovent-SE-120 | Ratiovent-SE-180 | Ratiovent-SE-240 | Ratiovent-SE-300 | |
|---|---|---|---|---|---|
| Largeur (cm) | 120 | 180 | 240 | 300 | |
| Hauteur (cm) | 70 | 70 | 70 | 70 | |
| Profondeur(cm) | 68,4 | 68,4 | 68,4 | 68,4 | |
| Hauteur maximale recommandée pour l'installation (m) | 5,50 | 5,50 | 5,50 | 5,50 | |
| Débit nominal maximal (m3/h) | 7400 | 11100 | 14800 | 18500 | |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 49-66 | 51-67 | 51-68 | 52-68 | |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 22,6 | 34,5 | 47,3 | 59,8 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 3,60 m de largeur de porte et jusqu'à 5,50 m de hauteur
| Mehrfachanlagen | Ratiovent-SE-360 | Ratiovent-SE-420 | Ratiovent-SE-480 | Ratiovent-SE-540 | Ratiovent-SE-600 |
|---|---|---|---|---|---|
| Composé de (cm) | 180 / 180 | 180 / 240 | 240 / 240 | 240 / 300 | 300 / 300 |
| Largeur (cm) | 360 | 420 | 480 | 540 | 600 |
| Hauteur (cm) | 70 | 70 | 70 | 70 | 70 |
| Profondeur(cm) | 68,4 | 68,4 | 68,4 | 68,4 | 68,4 |
| Hauteur maximale recommandée pour l'installation (m) | 5,50 | 5,50 | 5,50 | 5,50 | 5,50 |
| Débit nominal maximal (m3/h) | 22200 | 25900 | 29600 | 33400 | 37200 |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 53-70 | 53-70 | 53-70 | 53-70 | 53-70 |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 69,0 | 81,8 | 94,6 | 107,1 | 119,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||

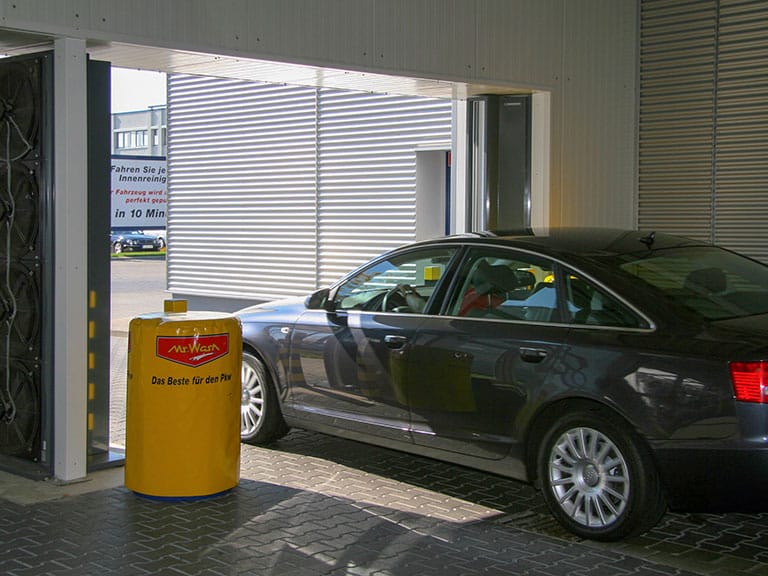

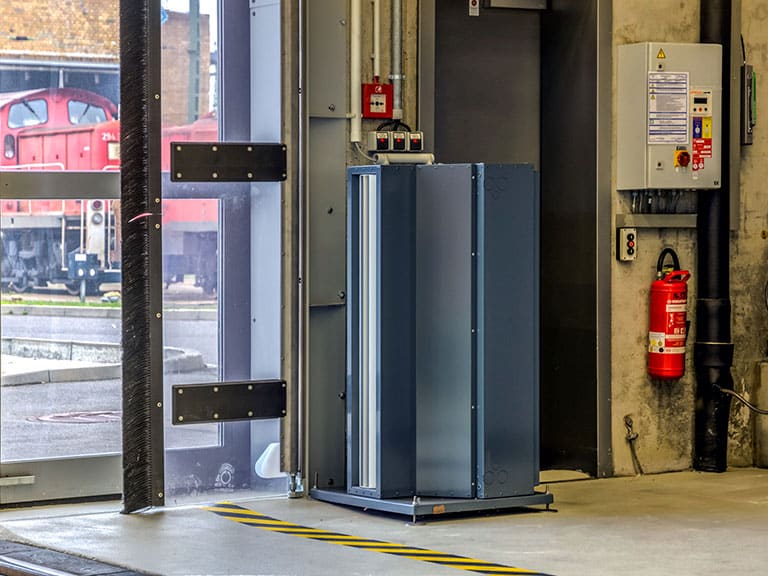

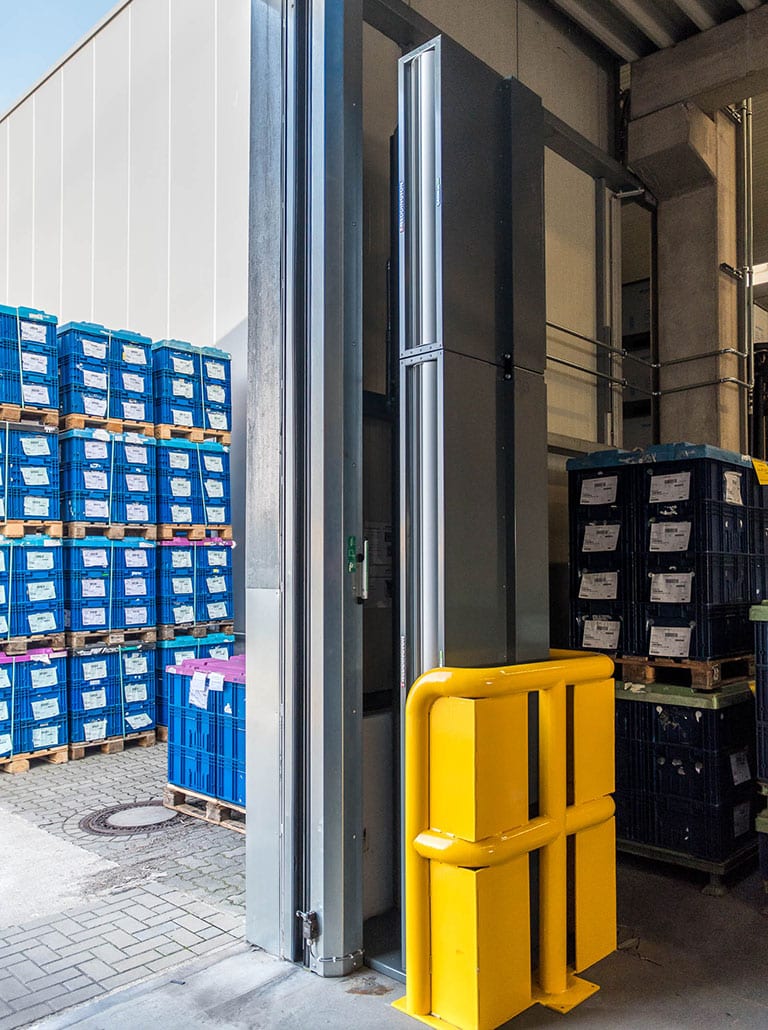

Ratiovent SW-V
Rideaux d'air industriels puissants pour un montage vertical
Avec sa sortie d'air centrale, le Ratiovent de type SW-V est adapté à une installation verticale directement sur les grandes portes industrielles, par exemple lorsqu'un rail de guidage de la porte passe le long du mur. L'aspiration se fait par l'arrière. Sa conception modulaire permet une protection efficace, même pour les portes de grande hauteur.
Installations individuelles jusqu'à 3,00 m de hauteur et 11,00 m de largeur de porte
| Einzelanlagen | Ratiovent-SW-V-120 | Ratiovent-SW-V-180 | Ratiovent-SW-V-240 | Ratiovent-SW-V-300 | |
|---|---|---|---|---|---|
| Hauteur sans support (cm) | 120 | 180 | 240 | 300 | |
| Largeur sans console sur pied (cm) | 62,4 | 62,4 | 62,4 | 62,4 | |
| Profondeur sans console sur pied (cm) | 70 | 70 | 70 | 70 | |
| Dimensions de la console sur pied (cm) | 62 x 70,5 x 3,5 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 11,00 | 11,00 | 11,00 | 11,00 | |
| Longueur max. recommandée. Largeur de porte debout d'un côté (m) | 5,50 | 5,50 | 5,50 | 5,50 | |
| Débit nominal maximal (m3/h) | 7400 | 11100 | 14800 | 18500 | |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 49-66 | 51-67 | 51-68 | 52-68 | |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 22,6 | 34,5 | 47,3 | 59,8 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 3,60 m de hauteur et 11,00 m de largeur de porte
| Mehrfachanlagen | Ratiovent-SW-V-360 | Ratiovent-SW-V-420 | Ratiovent-SW-V-480 | Ratiovent-SW-V-540 | Ratiovent-SW-V-600 |
|---|---|---|---|---|---|
| Composé de | 180 / 180 | 180 / 240 | 240 / 240 | 240 / 300 | 300 / 300 |
| Hauteur sans support (cm) | 360 | 420 | 480 | 540 | 600 |
| Largeur sans console sur pied (cm) | 62,4 | 62,4 | 62,4 | 62,4 | 62,4 |
| Profondeur sans console sur pied (cm) | 70 | 70 | 70 | 70 | 70 |
| Dimensions de la console sur pied (cm) | 62 x 70,5 x 3,5 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 11,00 | 11,00 | 11,00 | 11,00 | 11,00 |
| Longueur max. recommandée. Largeur de porte debout d'un côté (m) | 5,50 | 5,50 | 5,50 | 5,50 | 5,50 |
| Débit nominal maximal (m3/h) | 22200 | 25900 | 29600 | 33400 | 37200 |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 53-70 | 53-70 | 53-70 | 53-70 | 53-70 |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 69,0 | 81,8 | 94,6 | 107,1 | 119,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Ratiovent ASY-V
Rideaux d'air industriels puissants pour un montage vertical
Avec sa buse de soufflage décalée de manière asymétrique, le Ratiovent de type ASY-V est adapté à une installation verticale sur de grandes portes industrielles, où le rideau d'air de porte peut être placé directement contre le mur. L'aspiration se fait par l'arrière. Sa conception modulaire permet un blindage réussi même pour les portes de grande hauteur.
Installations individuelles jusqu'à 3,00 m de hauteur et 11,00 m de largeur de porte
| EINZELANLAGEN | Ratiovent-ASY-V-120 | Ratiovent-ASY-V-180 | Ratiovent-ASY-V-240 | Ratiovent-ASY-V-300 | |
|---|---|---|---|---|---|
| Hauteur sans support (cm) | 120 | 180 | 240 | 300 | |
| Largeur sans console sur pied (cm) | 73,7 | 73,7 | 73,7 | 73,7 | |
| Profondeur sans console sur pied (cm) | 70 | 70 | 70 | 70 | |
| Dimensions de la console sur pied (cm) | 73,0 x 70,5 x 3,5 (L x P x H) | ||||
| Largeur de porte maximale recommandée debout des deux côtés (m) | 11,00 | 11,00 | 11,00 | 11,00 | |
| Largeur de porte max. recommandée debout d'un côté (m) | 5,50 | 5,50 | 5,50 | 5,50 | |
| Débit nominal maximal (m3/h) | 7400 | 11100 | 14800 | 18500 | |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 49-66 | 51-67 | 51-68 | 52-68 | |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 22,6 | 34,5 | 47,3 | 59,8 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 3,60 m de hauteur et jusqu'à 11,00 m de largeur de porte
| Mehrfachanlagen | Ratiovent-ASY-V-360 | Ratiovent-ASY-V-420 | Ratiovent-ASY-V-480 | Ratiovent-ASY-V-540 | Ratiovent-ASY-V-600 |
|---|---|---|---|---|---|
| Composé de (cm) | 180 / 180 | 180 / 240 | 240 / 240 | 240 / 300 | 300 / 300 |
| Hauteur sans support (cm) | 360 | 420 | 480 | 540 | 600 |
| Largeur sans console sur pied (cm) | 73,7 | 73,7 | 73,7 | 73,7 | 73,7 |
| Profondeur sans console sur pied (cm) | 70 | 70 | 70 | 70 | 70 |
| Dimensions de la console sur pied (cm) | 73,0 x 70,5 x 3,5 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 11,00 | 11,00 | 11,00 | 11,00 | 11,00 |
| Débit nominal maximal (m3/h) | 22200 | 25900 | 29600 | 33400 | 37200 |
| Vitesse moyenne de soufflage (m/s)* | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 53-70 | 53-70 | 53-70 | 53-70 | 53-70 |
| Puissance de chauffage PWW 70/50 jusqu'à Dt 15 K (kW) | 69,0 | 81,8 | 94,6 | 107,1 | 119,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Un design bien pensé, une fabrication de qualité
Teddington est synonyme de rideaux d'air de haute qualité, qui séduisent par leur conception bien pensée et leur qualité irréprochable. Chaque détail des rideaux d'air industriels Ratiovent est conçu pour garantir une efficacité maximale, une longue durée de vie et une intégration aisée dans les domaines d'application les plus divers.
Découvrez-en davantage sur les différents composants de nos rideaux d'air Ratiovent.
Puissant et performant, fiable et économe en énergie au quotidien.
Revêtement par poudrage de haute qualité, couleurs personnalisées possibles.
1 de 5La fabrication entièrement assistée par CNC des composants du boîtier garantit une précision d'ajustage optimale et une qualité élevée et constante.

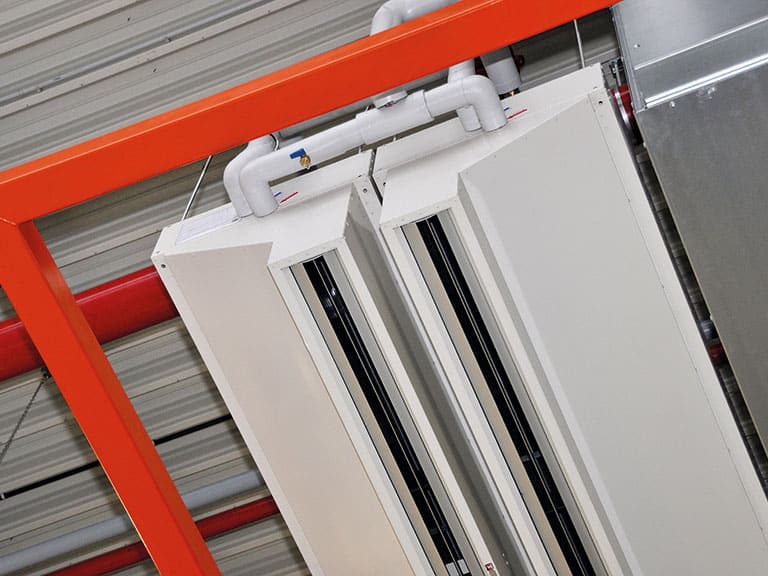

2 de 5Le réglage fin par crans permet de cibler l'angle de soufflage de la buse CONVERGO® .
3 de 5L'orifice de soufflage de la buse brevetéeCONVERGO® s'étend sans interruption sur pratiquement toute la longueur de l'appareil. Cela garantit une efficacité maximale en cas de montage en série de plusieurs appareils.
4 de 5Les joues de buses de grande taille assurent une circulation d'air propre.
Un profil d'écoulement supplémentaire divise le flux d'air en un jet primaire et un jet secondaire. L'augmentation de la vitesse de sortie dans le jet primaire permet d'obtenir une profondeur de pénétration encore plus importante.
5 de 5Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.
Thermostat antigel
Le thermostat antigel monté sur l'échangeur thermique mesure la température à l'aide d'une sonde capillaire. En dessous de 7 °C, il commande à la carte électronique d'ouvrir les vannes et d'arrêter les ventilateurs afin d'éviter les dégâts causés par le gel.
Contacts de porte
Le contact de porte est relié à la commande du rideau d'air de la porte et permet un fonctionnement automatique : lorsque la porte s'ouvre, il active le rideau d'air ; lorsqu'elle se referme, l'appareil se désactive automatiquement.
RAL 9016
Blanc signalisation
RAL 9005
Noir foncé
RAL 9006
Aluminium blanc
RAL 9010
Blanc pur
Noir gris métallique
Structure fine métallique / Mat
DB 703
Gris foncé micacé
Couleur personnalisée de l'appareil
Les rideaux d'air Teddington sont revêtus d'une peinture en poudre de haute qualité. En standard, nos appareils industriels sont fabriqués dans la couleur RAL 7011 Gris fer. Sur demande, vous pouvez choisir parmi six couleurs intemporelles moyennant un léger supplément. - Vous souhaitez une couleur très particulière ? N'hésitez pas à nous parler de la couleur de votre choix.

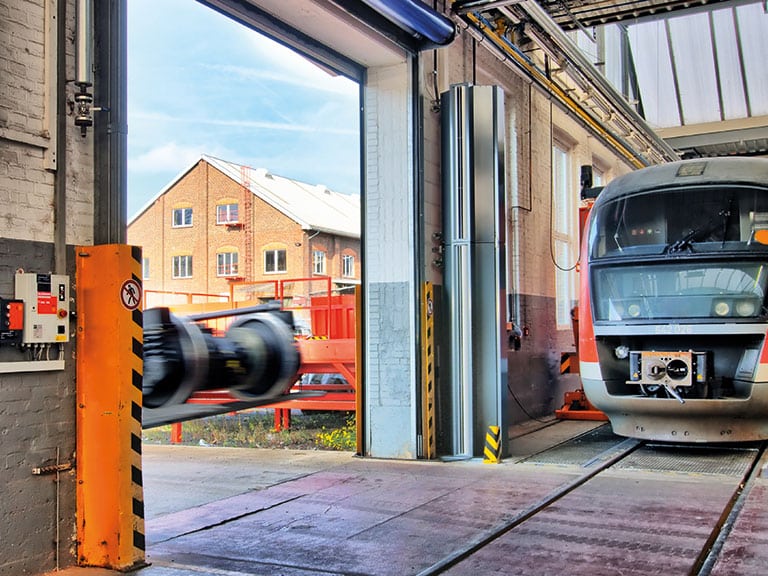

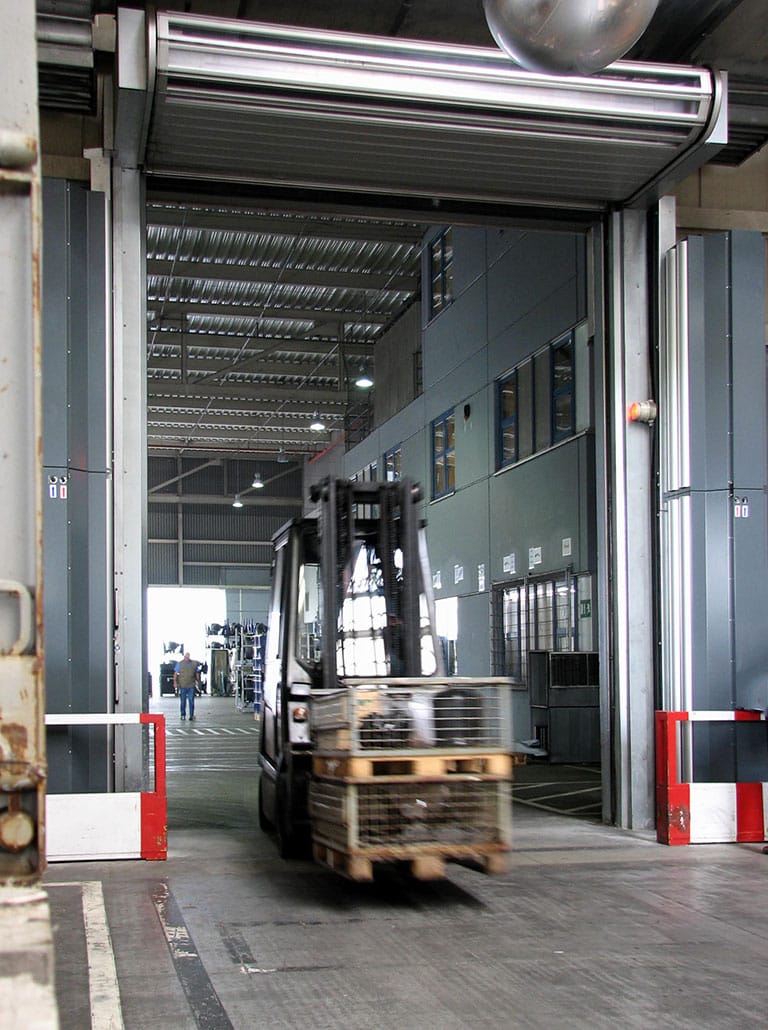

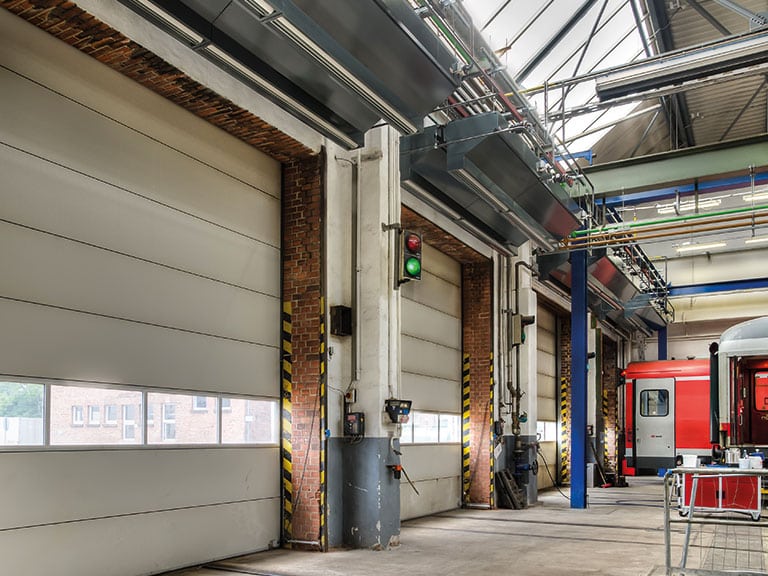

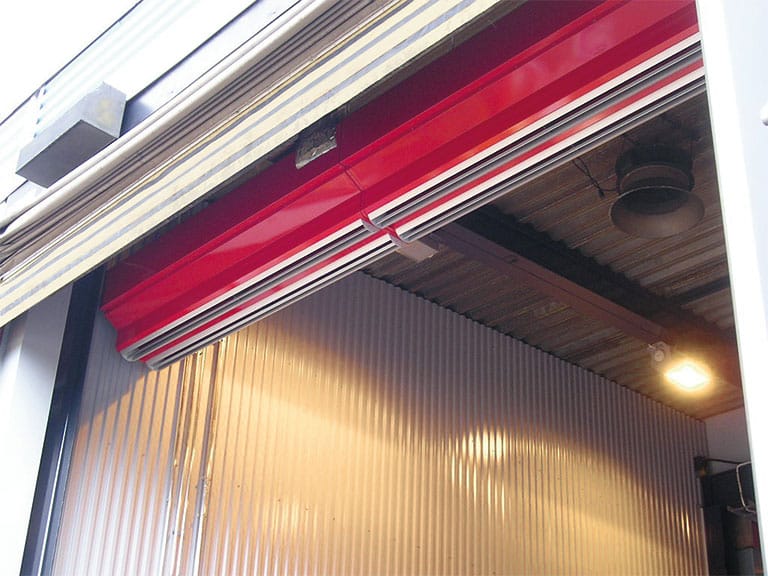

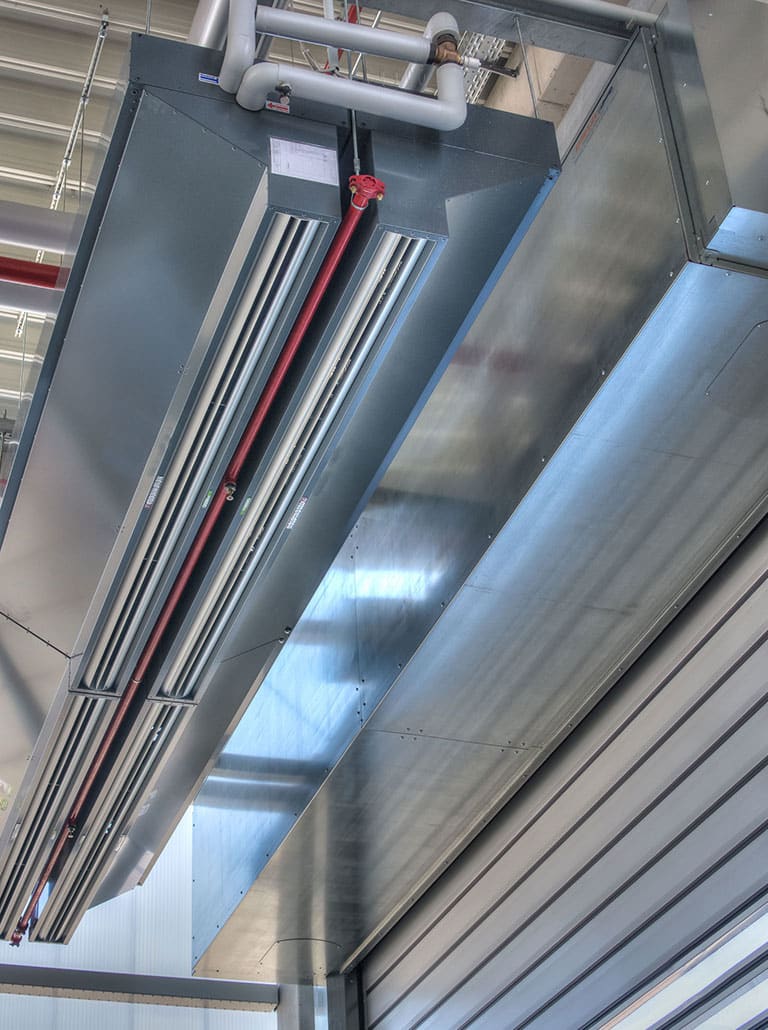

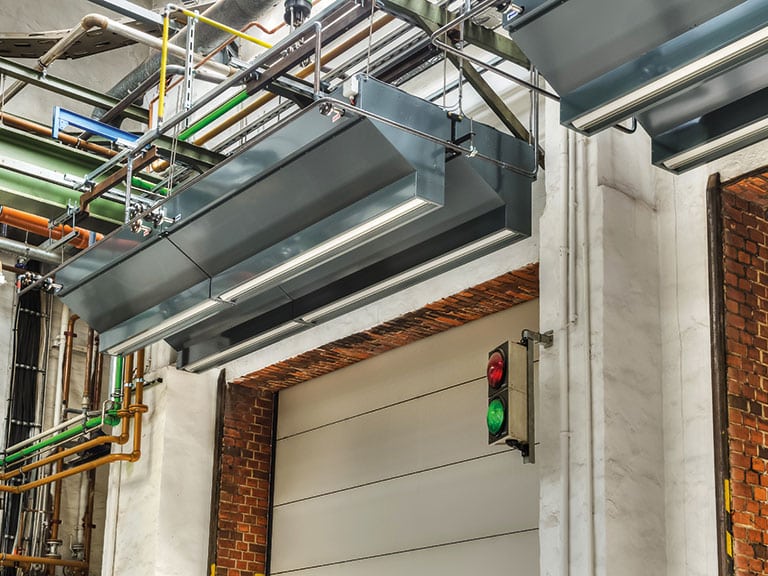

Exemples d'applications
TSDM 5 Contrôleur industriel
Le contrôleur TSDM 5 offre toutes les possibilités dont vous avez besoin pour votre rideau d'air industriel. Sa fabrication robuste lui confère une grande fiabilité au quotidien.
Indice de protection IP 54
Grande fiabilité des processus
Message de fonctionnement et de défaut
Fabrication robuste
Nous proposons de nombreux accessoires pour nos rideaux d'air
Écrivez-nous !
Veuillez remplir le formulaire de contact. Les champs marqués d'un * sont obligatoires.
Nous vous contacterons dans les plus brefs délais.
