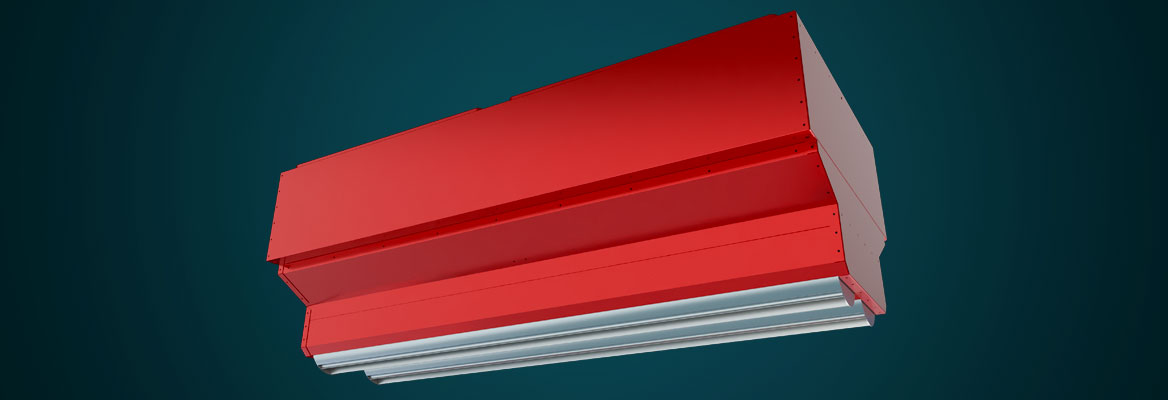

Ratiovent Turbo
L'un des rideaux d'air les plus puissants au monde
Le Teddington Ratiovent Turbo est un rideau d'air particulièrement puissant destiné aux portes de hangars, spécialement conçu pour les portes de hangars de très grande hauteur dans les secteurs de l'industrie et de la logistique. S'appuyant sur la gamme Ratiovent qui a fait ses preuves, il allie un débit d'air puissant à une installation simple et à un fonctionnement nécessitant peu d'entretien, afin de garantir une protection efficace contre les pertes d'énergie, même dans des conditions difficiles.
Équipé de deux buses disposées en parallèle issues du système breveté de buses à chambre de pression CONVERGO®, le Ratiovent Turbo génère un double rideau d'air stable qui forme une barrière efficace, même en présence de grandes ouvertures de porte. Avec une portée maximale pouvant atteindre 7 mètres, ce rideau d'air garantit une protection efficace contre le froid, les déperditions thermiques, les courants d'air et les influences extérieures, même pour les portes de hangar particulièrement hautes, sans entraver la circulation interne.
La conception modulaire permet de combiner sans difficulté des appareils Ratiovent Turbo de différentes longueurs afin de couvrir intégralement même les grandes largeurs de porte. Le montage horizontal au-dessus de la porte de l'entrepôt et la construction robuste dotée d'un revêtement par poudrage de haute qualité garantissent une solution durable et fiable pour les applications industrielles. Teddington fabrique le Ratiovent Turbo selon les normes de qualité « Made in Germany », conçues pour offrir une efficacité maximale, une grande fiabilité des processus et une intégration aisée dans les systèmes techniques complexes des bâtiments.
Avec son débit d'air exceptionnel pouvant atteindre 42480 m3/h, le Teddington Ratiovent Turbo est l'un des rideaux d'air pour portes les plus puissants au monde et protège ainsi de manière fiable même les grandes portes contre les pertes d'énergie.
Un jet d'air très concentré qui permet de protéger des portes très hautes et larges tout en consommant peu d'énergie.
Effektivität und Zuverlässigkeit
Hohe Wirtschaftlichkeit
Das CONVERGO® Druckkammer-Düsensystem ermöglicht eine gezielte Luftführung mit einem geringeren Luftvolumen als herkömmliche Lamellen-Luftschleier.
Qualität „Made in Germany“
Teddington Luftschleier werden in Deutschland gefertigt. Mit „Made in Germany“ verbinden wir einen hohen Qualitätsanspruch – von der Fertigung und Verarbeitung bis zur abschließenden Prüfung jedes Geräts.
Teddington funktioniert
Nur wenn der Luftschleier bis zur Türschwelle reicht, wird die Tür wirkungsvoll abgeschirmt.
Données techniques
Leistungsstarker Torluftschleier für Hallentore bis 7 m Höhe
Mit seinem zentralen Luftausblas und seinen zwei Düsen ist der Ratiovent Turbo für den Einsatz an besonders hohen Toren prädestiniert. Durch die beiden Düsen erreicht der Ratiovent Turbo zwei unsichtbare Barrieren, die trotz der enormen Ausblashöhe effektiv abschirmen.
Einzelanlagen: Bis 2,70 m Torbreite und 7 m Torhöhe
| Einzelanlage | Ratiovent Turbo 90 | Ratiovent Turbo 180 | Ratiovent Turbo 270 | ||
|---|---|---|---|---|---|
| Breite (cm) | 90 | 180 | 270 | ||
| Höhe (cm) | 70 | 70 | 70 | ||
| Tiefe (cm) | 83 | 83 | 83 | ||
| Max. empfohlene Einbauhöhe (m) | 7,00 | 7,00 | 7,00 | ||
| Max. Nennvolumenstrom (m3/h) | 14160 | 28320 | 42480 | ||
| Mittlere Ausblasgeschwindigkeit (m/s)* | 18,0 | 18,0 | 18,0 | ||
| Schalldruckpegel in 3 m Entfernung (dB(A)) | 75 | 78 | 80 | ||
| Gewicht (kg) | 110 | 145 | 185 | ||
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kälteforschung (ILK), Dresden | |||||
Mehrfachanlagen: Ab 3,60 m Torbreite und bis 7 m Torhöhe
| Mehrfachanlage | Ratiovent Turbo 360 | Ratiovent Turbo 450 | Ratiovent Turbo 540 | ||
|---|---|---|---|---|---|
| Zusammengesetzt aus | 180/180 | 180/270 | 270/270 | ||
| Breite (cm) | 360 | 450 | 540 | ||
| Höhe (cm) | 70 | 70 | 70 | ||
| Tiefe (cm) | 83 | 83 | 83 | ||
| Max. empfohlene Einbauhöhe (m) | 7,00 | 7,00 | 7,00 | ||
| Max. Nennvolumenstrom (m3/h) | 56640 | 70800 | 84960 | ||
| Mittlere Ausblasgeschwindigkeit (m/s)* | 18,0 | 18,0 | 18,0 | ||
| Schalldruckpegel in 3 m Entfernung (dB(A)) | 81 | 82 | 83 | ||
| Gewicht (kg) | 290 | 330 | 370 | ||
| * Datenangaben basierend auf Messungen gemäß ISO 27327 durch das Institut für Luft- und Kälteforschung (ILK), Dresden | |||||
Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.
Contacts de porte
Le contact de porte est relié à la commande du rideau d'air de la porte et permet un fonctionnement automatique : lorsque la porte s'ouvre, il active le rideau d'air ; lorsqu'elle se referme, l'appareil se désactive automatiquement.
RAL 9016
Verkehrsweiß
RAL 9005
Tiefschwarz
RAL 9006
Weißaluminium
RAL 9010
Reinweiß
Black grey Metallic
Metallic-Feinstruktur / Matt
DB 703
Dunkelgrau
Individuelle Gerätefarbe
Teddington Luftschleieranlagen werden hochwertig pulverbeschichtet. Standardmäßig werden unsere Industriegeräte in der Farbe RAL 7011 Eisengrau gefertigt. Auf Wunsch können Sie gegen einen geringen Aufpreis aus sechs zeitlosen Farben wählen. – Sie möchten eine ganz besondere Farbe? Sprechen Sie mit uns gerne über Ihre Wunschfarbe.

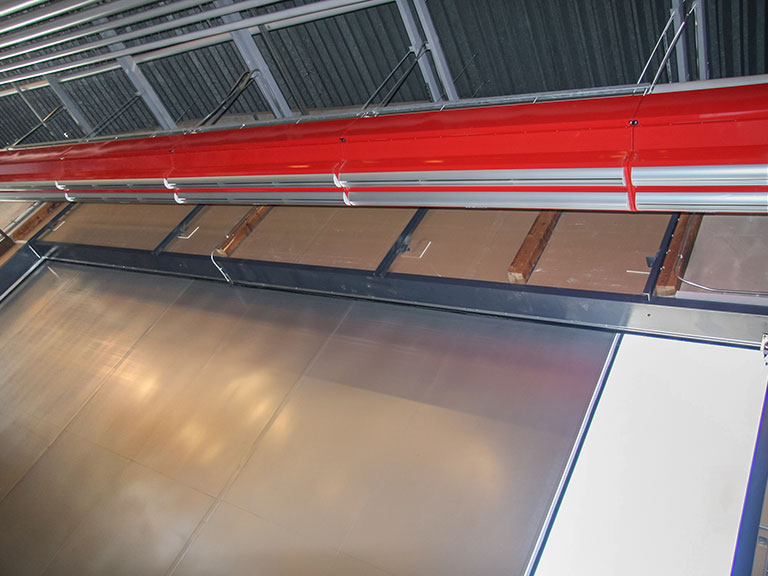

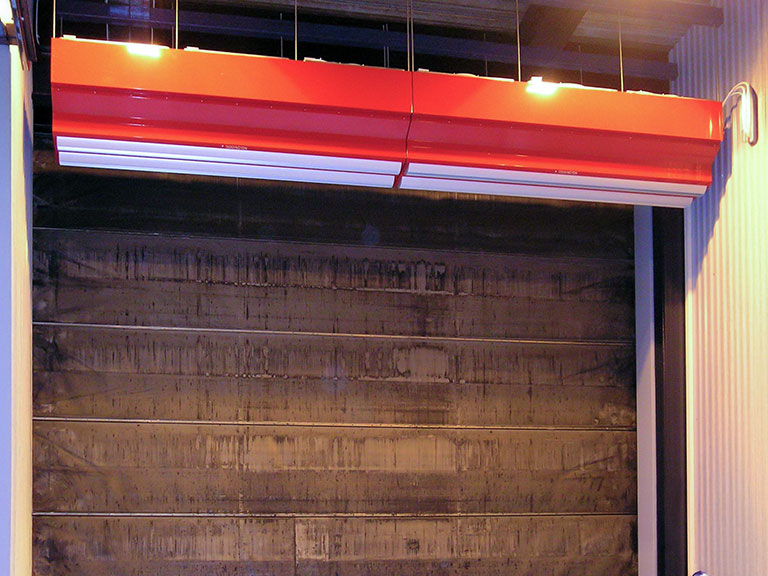

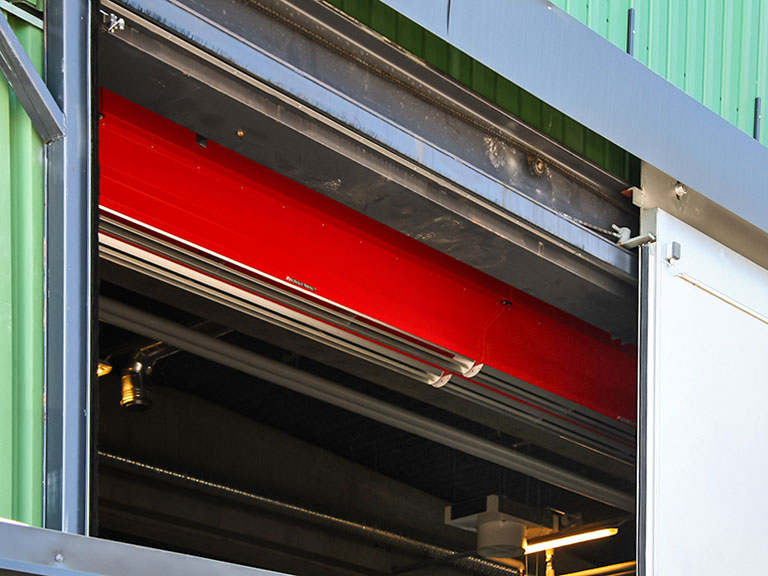

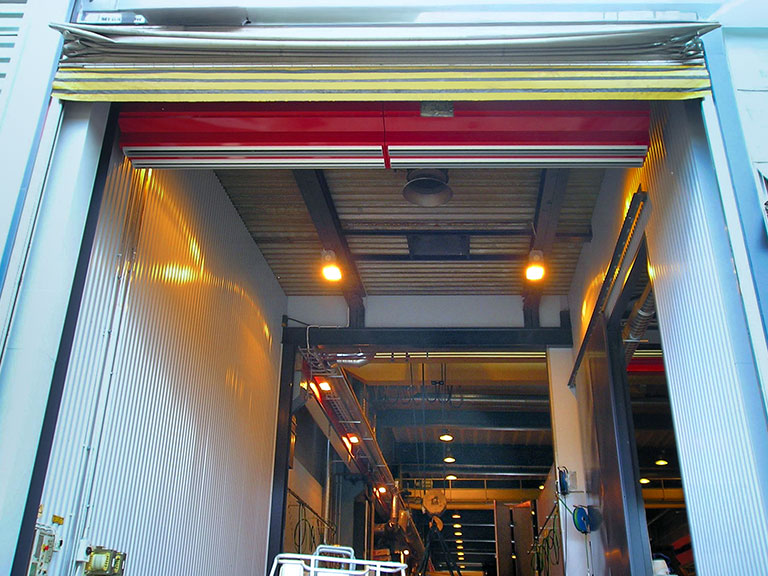

Exemples d'applications
TSDM 5 Industriesteuerung
Die Steuerung TSDM 5 bietet alle Möglichkeiten, die Sie für Ihre industrielle Luftschleieranlage benötigen. Die robuste Verarbeitung sorgt für hohe Zuverlässigkeit im täglichen Betrieb.
Schutzart IP 54
Hohe Prozesssicherheit
Betriebs- und Störmeldung
Robuste Verarbeitung
