Induvent
Le rideau d'air compact et performant pour les halls industriels
Les halls d'usine et industriels très fréquentés, dotés de portes de plusieurs mètres de haut, génèrent d'énormes courants d'air, associés à d'importantes pertes d'énergie. Il est donc nécessaire de mettre en place des solutions compactes, à la fois économes en énergie et peu encombrantes, afin de garantir un environnement climatique avec un minimum de courants d'air.

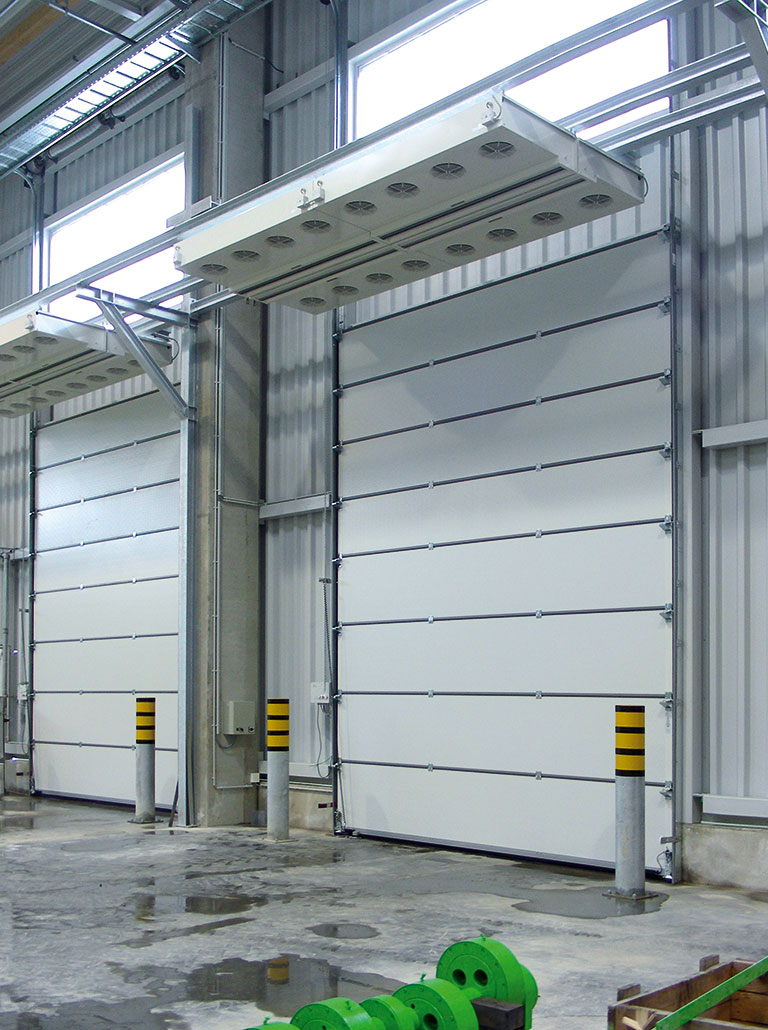

Les rideaux d'air Induvent sont des rideaux d'air performants destinés aux halls industriels, conçus pour un montage vertical ou horizontal. La technologie brevetée CONVERGO® des buses dans la zone de soufflage garantit une grande portée tout en minimisant la consommation d'énergie. Les rideaux d'air Induvent réduisent au minimum les pertes d'énergie et les courants d'air, et garantissent un climat agréable.
Grâce à leurs nombreuses formes différentes et à leur design épuré, les appareils Induvent s'adaptent avec souplesse à toutes les exigences de puissance et à toutes les configurations de pièce.

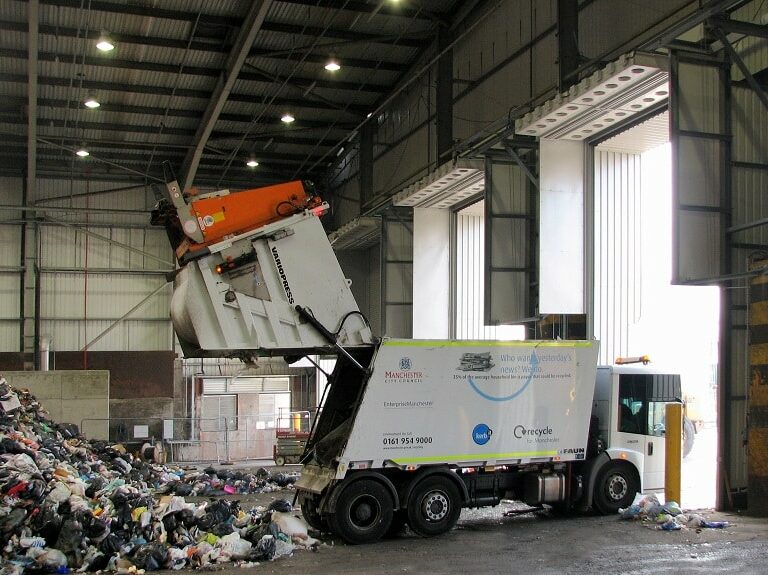

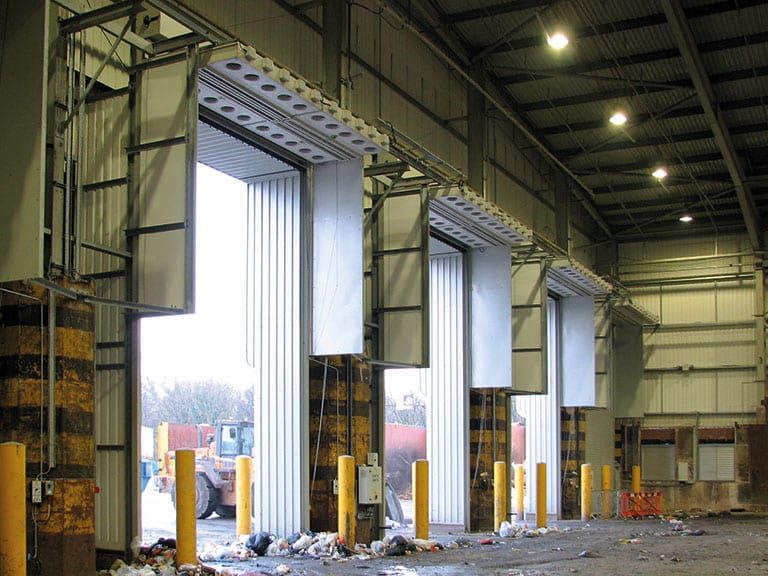

Même lorsqu'ils sont utilisés sur les portes des halls des centres de recyclage, les rideaux d'air Induvent ont fait leurs preuves pour empêcher les émanations d'odeurs de se propager.
Les rideaux d'air Induvent offrent une efficacité énergétique optimale pour les halls industriels. Ils permettent d'économiser de l'énergie, de réduire les coûts, de protéger vos collaborateurs des courants d'air et d'améliorer en même temps le confort ambiant.
Un jet d'air très concentré qui permet de protéger même des portes très hautes et larges tout en consommant peu d'énergie.
Brochure de présentation des rideaux d'air Teddington destinés à l'industrie
Informations techniques concernant tous les systèmes de rideaux d'air Teddington
Informations relatives au fonctionnement des rideaux d'air Teddington Induvent
Nous vous fournissons des textes d'appel d'offres adaptés à votre projet
Données techniques
De nombreux modèles et types d'installation adaptés à toutes les configurations de bâtiments
En fonction de la configuration du bâtiment ou des souhaits du client, nos rideaux d'air Induvent sont disponibles en différents modèles.

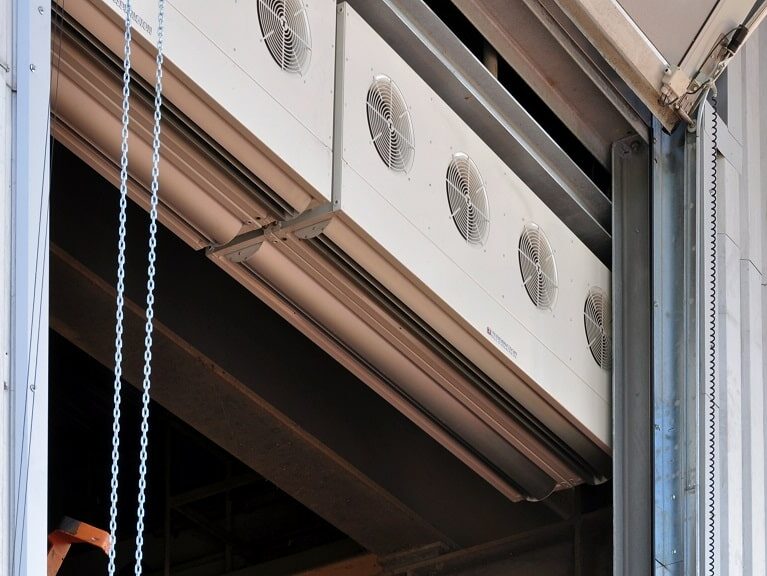

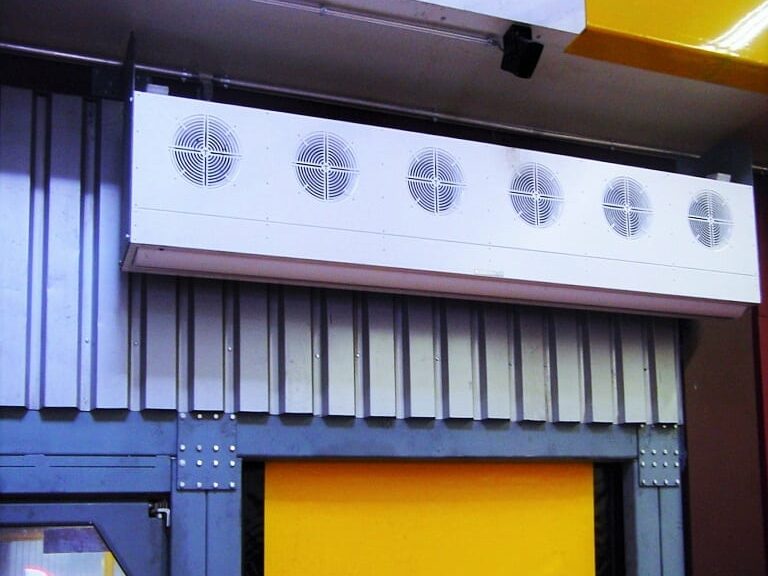

Induvent S
Rideau d'air compact et puissant pour un montage horizontal
Sur le modèle Induvent S, l'aspiration s'effectue par l'avant, depuis l'intérieur de la pièce. Le rideau d'air est installé directement au-dessus de la porte, sur le mur ou au plafond, et occupe peu d'espace grâce à son boîtier plat.
Installations individuelles jusqu'à 3,00 m de largeur de porte et 4,00 m de hauteur
| Einzelanlagen | Induvent-S-150 | Induvent-S-200 | Induvent-S-250 | Induvent-S-300 | |
|---|---|---|---|---|---|
| Largeur (cm) | 150 | 200 | 250 | 300 | |
| Hauteur (cm) | 64,5 | 64,5 | 64,5 | 64,5 | |
| Profondeur(cm) | 25 | 25 | 25 | 25 | |
| Hauteur maximale recommandée pour l'installation (m) | 4,00 | 4,00 | 4,00 | 4,00 | |
| Débit nominal maximal (m3/h) | 6900 | 9200 | 11600 | 13800 | |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 34-60 | 35-61 | 37-62 | 37-63 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 3,50 m de largeur de porte et jusqu'à 4,00 m de hauteur
| Mehrfachanlagen | Induvent-S-350 | Induvent-S-400 | Induvent-S-450 | Induvent-S-500 | Induvent-S-550 | Induvent-S-600 |
|---|---|---|---|---|---|---|
| Composé de | 150 / 200 | 200 / 200 | 200 / 250 | 250 / 250 | 250 / 300 | 300 / 300 |
| Largeur (cm) | 350 | 400 | 450 | 500 | 550 | 600 |
| Hauteur (cm) | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 |
| Profondeur(cm) | 25 | 25 | 25 | 25 | 25 | 25 |
| Hauteur maximale recommandée pour l'installation (m) | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 |
| Débit nominal maximal (m3/h) | 16100 | 18400 | 20800 | 23200 | 25400 | 27600 |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 38-64 | 38-65 | 38-65 | 38-65 | 38-65 | 38-65 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | ||||||

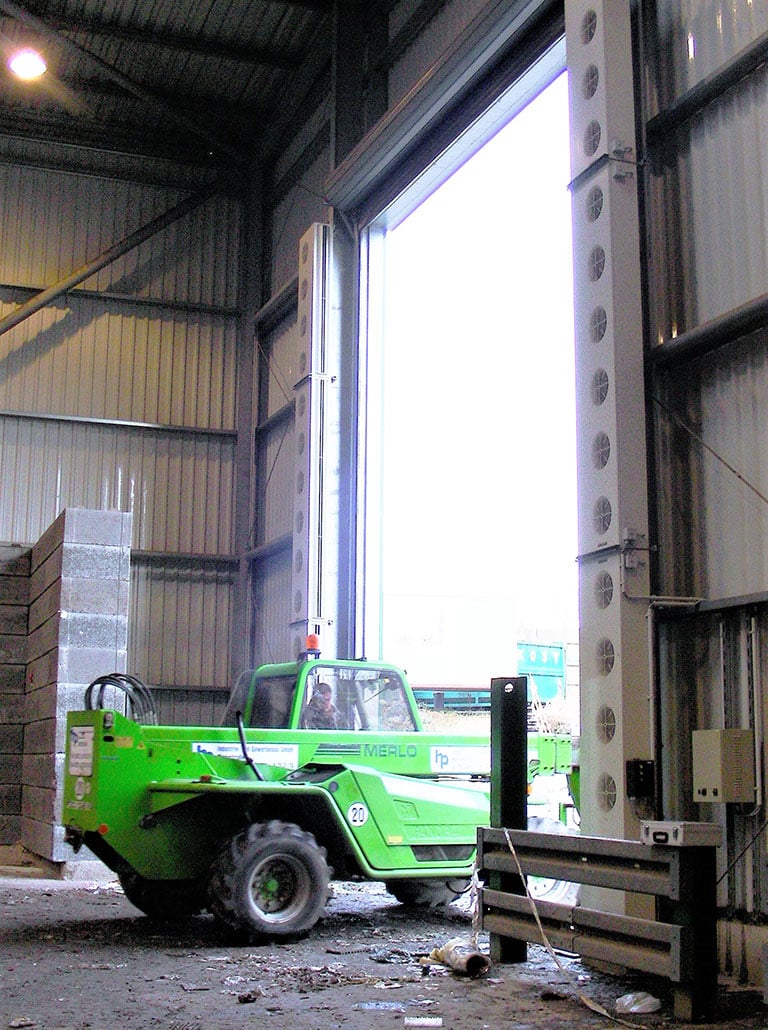

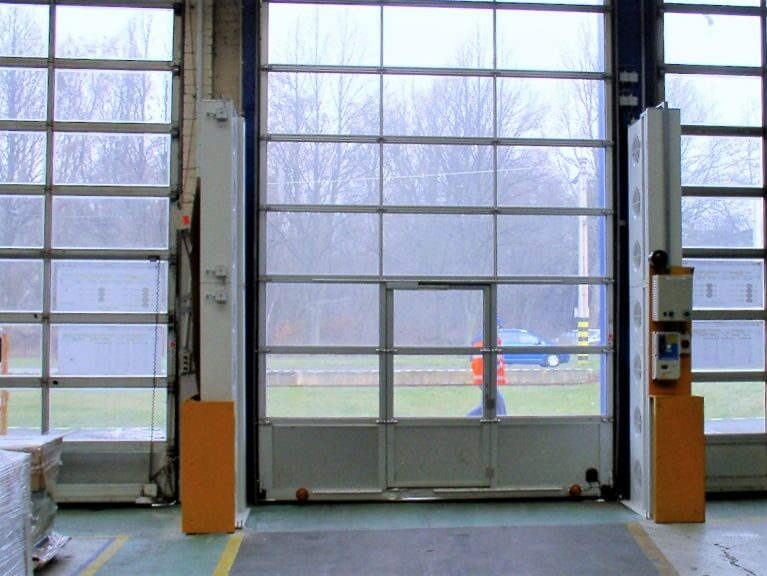

Induvent S-V
Rideau d'air compact et puissant destiné à un montage vertical
Dans le cas de l'Induvent de type S-V, l'aspiration se fait par l'avant de la pièce. Le rideau d'air est placé directement à côté de la porte sur le mur et n'occupe pas beaucoup de place en raison de son boîtier plat.
Installations individuelles jusqu'à 3,00 m de hauteur et 8,00 m de largeur de porte
| Einzelanlagen | Induvent-S-V-150 | Induvent-S-V-200 | Induvent-S-V-250 | Induvent-S-V-300 | |
|---|---|---|---|---|---|
| Hauteur sans plaque de base (cm) | 150 | 200 | 250 | 300 | |
| Largeur sans plaque de base (cm) | 64,5 | 64,5 | 64,5 | 64,5 | |
| Profondeur sans plaque de base (cm) | 25 | 25 | 25 | 25 | |
| Dimensions de la plaque de base (cm) | 76 x 29,5 x 1 (L x P x H) | ||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 8,00 | 8,00 | 8,00 | 8,00 | |
| Longueur max. recommandée. Largeur de porte debout d'un côté (m) | 4,00 | 4,00 | 4,00 | 4,00 | |
| Débit nominal maximal (m3/h) | 6900 | 9200 | 11600 | 13800 | |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | |
| Niveau de pression acoustique à 3 m (dB(A)) | 34-60 | 35-61 | 37-62 | 37-63 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 3,50 m de hauteur et 8,00 m de largeur de porte
| Mehrfachanlagen | Induvent-S-V-350 | Induvent-S-V-400 | Induvent-S-V-450 | Induvent-S-V-500 | Induvent-S-V-550 | Induvent-S-V-600 |
|---|---|---|---|---|---|---|
| Composé de | 150 / 200 | 200 / 200 | 200 / 250 | 250 / 250 | 250 / 300 | 300 / 300 |
| Hauteur sans plaque de base (cm) | 350 | 400 | 450 | 500 | 550 | 600 |
| Largeur sans plaque de base (cm) | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 |
| Profondeur sans plaque de base (cm) | 25 | 25 | 25 | 25 | 25 | 25 |
| Dimensions de la plaque de base (cm) | 76 x 29,5 x 1 (L x P x H) | |||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 8,00 | 8,00 | 8,00 | 8,00 | 8,00 | 8,00 |
| Longueur max. recommandée. Largeur de porte debout d'un côté (m) | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 |
| Débit nominal maximal (m3/h) | 16100 | 18400 | 20800 | 23200 | 25400 | 27600 |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 |
| Niveau de pression acoustique à 3 m (dB(A)) | 38-64 | 38-65 | 38-65 | 38-65 | 38-65 | 38-65 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | ||||||

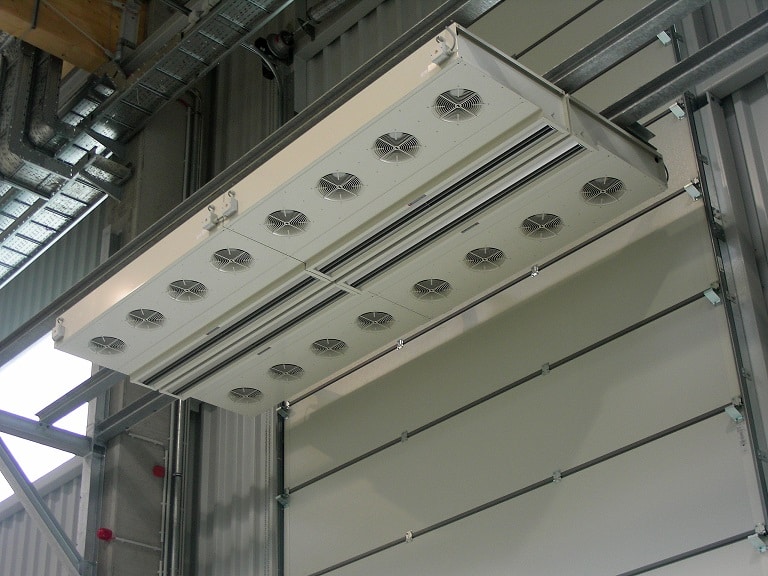

Induvent U
Rideau d'air compact et puissant pour un montage horizontal
Les rideaux d'air Induvent sont conçus pour une utilisation universelle dans tous les secteurs industriels. La technologie de buse brevetée CONVERGO® assure une grande portée de soufflage avec une consommation d'énergie minimale. L'aspiration de l'Induvent en forme de U se fait par le bas de l'appareil. L'air est ensuite soufflé directement au niveau de la porte.
Installations individuelles jusqu'à 3,00 m de largeur de porte et 4,00 m de hauteur
| Einzelanlagen | INDUVENT-U-150 | INDUVENT-U-200 | INDUVENT-U-250 | INDUVENT-U-300 | |
|---|---|---|---|---|---|
| Largeur (cm) | 150 | 200 | 250 | 300 | |
| Hauteur (cm) | 30 | 30 | 30 | 30 | |
| Profondeur(cm) | 87,5 | 87,5 | 87,5 | 87,5 | |
| Hauteur maximale recommandée pour l'installation (m) | 4,00 | 4,00 | 4,00 | 4,00 | |
| Débit nominal maximal (m3/h) | 6900 | 9200 | 11600 | 13800 | |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | |
| Niveau de pression acoustique à 3 m (dB(A)) | 34-60 | 35-61 | 37-62 | 37-63 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir d'une largeur de porte de 3,50 et jusqu'à 4,00 m de hauteur
| Mehrfachanlagen | Induvent-U-350 | Induvent-U-400 | Induvent-U-450 | Induvent-U-500 | Induvent-U-550 | Induvent-U-600 |
|---|---|---|---|---|---|---|
| Composé de | 150 / 200 | 200 / 200 | 200 / 250 | 250 / 250 | 250 / 300 | 300 / 300 |
| Largeur (cm) | 350 | 400 | 450 | 500 | 550 | 600 |
| Hauteur (cm) | 30 | 30 | 30 | 30 | 30 | 30 |
| Profondeur(cm) | 87,5 | 87,5 | 87,5 | 87,5 | 87,5 | 87,5 |
| Hauteur maximale recommandée pour l'installation (m) | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 |
| Débit nominal maximal (m3/h) | 16100 | 18400 | 20800 | 23200 | 25400 | 27600 |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 |
| Niveau de pression acoustique à 3 m (dB(A)) | 38-64 | 38-65 | 38-65 | 38-65 | 38-65 | 38-65 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | ||||||
Induvent U-V
Kompakter und leistungsstarker Torluftschleier zur vertikalen Montage
Les rideaux d'air Induvent sont conçus pour une utilisation universelle dans tous les secteurs industriels. La technologie de buse brevetée CONVERGO® assure une grande portée de soufflage avec une consommation d'énergie minimale. L'aspiration de l'Induvent en forme U se fait dans la zone de la porte, au choix depuis le hall ou depuis l'extérieur. Cet air est ensuite soufflé directement au niveau de la porte.
Installations individuelles jusqu'à 3,00 m de hauteur et 8,00 m de largeur de porte
| EINZELANLAGEN | Induvent-U-V-150 | Induvent-U-V-200 | Induvent-U-V-250 | Induvent-U-V-300 | |
|---|---|---|---|---|---|
| Hauteur sans plaque de base (cm) | 150 | 200 | 250 | 300 | |
| Largeur sans plaque de base (cm) | 30 | 30 | 30 | 30 | |
| Profondeur sans plaque de base (cm) | 87,5 | 87,5 | 87,5 | 87,5 | |
| Dimensions de la plaque de base (cm) | 34,5 x 95,5 x 1 (L x P x H) | ||||
| Largeur de porte maximale recommandée debout des deux côtés (m) | 8,00 | 8,00 | 8,00 | 8,00 | |
| Largeur de porte max. recommandée debout d'un côté (m) | 4,00 | 4,00 | 4,00 | 4,00 | |
| Débit nominal maximal (m3/h) | 6900 | 9200 | 11600 | 13800 | |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | |
| Niveau de pression acoustique à 3 m (dB(A)) | 34-60 | 35-61 | 37-62 | 37-63 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Installations multiples à partir de 3,50 m de hauteur et jusqu'à 8,00 m de largeur de porte
| Mehrfachanlagen | Induvent-U-V-350 | Induvent-U-V-400 | Induvent-U-V-450 | Induvent-U-V-500 | Induvent-U-V-550 | Induvent-U-V-600 |
|---|---|---|---|---|---|---|
| Composé de (cm) | 150 / 200 | 200 / 200 | 200 / 250 | 250 / 250 | 250 / 300 | 300 / 300 |
| Hauteur sans plaque de base (cm) | 350 | 400 | 450 | 500 | 550 | 600 |
| Largeur sans plaque de base (cm) | 30 | 30 | 30 | 30 | 30 | |
| Profondeur sans plaque de base (cm) | 87,5 | 87,5 | 87,5 | 87,5 | 87,5 | 87,5 |
| Dimensions de la plaque de base (cm) | 34,5 x 95,5 x 1 (L x P x H) | |||||
| Longueur max. recommandée. Largeur de porte debout des deux côtés (m) | 8,00 | 8,00 | 8,00 | 8,00 | 8,00 | 8,00 |
| Longueur max. recommandée. Largeur de porte debout d'un côté (m) | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 |
| Débit nominal maximal (m3/h) | 16100 | 18400 | 20800 | 23200 | 25400 | 27600 |
| Vitesse moyenne de soufflage (m/s)* | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 |
| Niveau de pression acoustique à 3 m (dB(A)) | 38-64 | 38-65 | 38-65 | 38-65 | 38-65 | 38-65 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | ||||||
Un design bien pensé, une fabrication de qualité
Teddington est synonyme de rideaux d'air de haute qualité, qui séduisent par leur conception bien pensée et leur qualité irréprochable. Chaque détail de notre gamme Induvent est pensé pour offrir une efficacité maximale, une longue durée de vie et une intégration aisée dans les domaines d'application les plus divers.
Découvrez-en davantage sur les différents composants de nos rideaux d'air Induvent.
Les rideaux d'air Induvent assurent une isolation efficace et créent ainsi un climat agréable.
Revêtement en poudre de haute qualité, couleurs personnalisées possibles.
1 de 7La fabrication entièrement CNC des composants du boîtier garantit une précision d'ajustement maximale et une qualité élevée constante.
Le design répond aux exigences esthétiques les plus élevées.
2 de 7La grille d'aspiration présente une forme aérodynamique et assure une alimentation en air optimale.
3 de 7Le réglage fin par crans permet de cibler l'angle de soufflage de la buse CONVERGO® .
4 de 7L'ouverture de soufflage de la buse brevetée CONVERGO® s'étend sans interruption sur presque toute la longueur de l'appareil. Dans le cas d'une construction en série avec plusieurs appareils, cela permet d'obtenir une efficacité maximale.
5 de 7Les joues de buses de grande taille assurent une circulation d'air propre.
Un profil d'écoulement supplémentaire divise le flux d'air en un jet primaire et un jet secondaire. L'augmentation de la vitesse de sortie dans le jet primaire permet d'obtenir une profondeur de pénétration encore plus importante.
6 de 7Les nombreux points de fixation offrent de multiples possibilités de montage
7 de 7Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.
Interrupteur de contact de porte
Le contact de porte est relié à la commande du rideau d'air de la porte et permet un fonctionnement automatique : lorsque la porte s'ouvre, il active le rideau d'air ; lorsqu'elle se referme, l'appareil se désactive automatiquement.
Exemples d'applications
Nous proposons de nombreux accessoires pour différentes applications
