Friguvent
Rideaux d'air pour chambre froide ou chambre de congélation

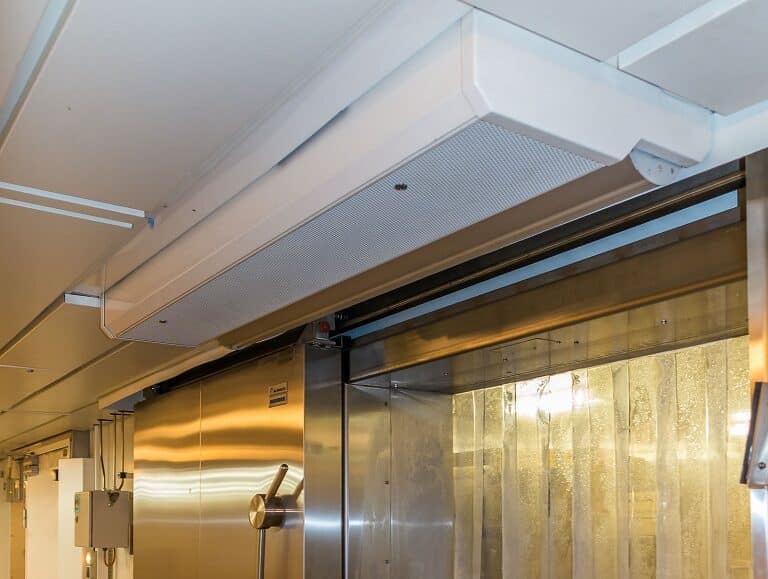

Le rideau d'air Friguvent est la solution idéale pour isoler efficacement la porte d'une chambre froide ou une chambre de congélation. Dès que la porte d’une chambre froide s’ouvre, il crée une barrière d’air stable et invisible qui réduit considérablement les échanges entre l’air froid intérieur et l’air chaud extérieur. Cette technologie intelligente minimise les pertes de froid, réduit considérablement la consommation d’énergie et protège efficacement contre la formation de givre, de condensation et de buée.
C'est notamment dans les zones comportant des chambres froides très fréquentées que le rideau d'air s'avère rentable grâce à une efficacité de fonctionnement optimisée et à un allègement sensible de la charge des groupes frigorifiques. La réduction de la formation de givre diminue les besoins d'entretien, car le dégivrage est moins fréquent. Parallèlement, le Friguvent améliore la sécurité dans l’environnement de travail : grâce à une meilleure visibilité et à l’absence de rideaux en plastique classiques, le risque d’accident, notamment par glissade sur des sols lisses, est considérablement réduit.
Le rideau d'air Friguvent allie une séparation climatique économe en énergie à une fonctionnalité axée sur la pratique, ce qui en fait un investissement pérenne pour toute chambre froide.
Un jet d'air très concentré qui permet de protéger des portes très hautes et larges tout en consommant peu d'énergie.
Efficacité et fiabilité
Rentabilité élevée
La technologie de buse brevetée CONVERGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne
Ce n'est que lorsque le rideau d'air atteint le seuil de la porte que celle-ci est efficacement protégée.
Données techniques
Friguvent
Rideaux d'air pour une isolation efficace des chambres froides et des congélateurs
Le rideau d'air Friguvent crée, à l'ouverture de la porte, une barrière d'air invisible qui sépare thermiquement deux zones de température. Cela permet :
- Réduction drastique des pertes de froid : compte tenu des coûts énergétiques élevés liés au refroidissement de l'air, la diminution de l'entrée d'air chaud permet de réaliser des économies.
- Réduction de la formation de givre, de condensation et de buée : la barrière d'air contribue à réduire la charge sur les groupes frigorifiques et améliore l'efficacité opérationnelle. Ainsi, grâce à la diminution de la formation de givre, le système de refroidissement doit être dégivré moins souvent.
- Sécurité et réduction des risques d'accident : risque de glissade réduit et meilleure visibilité, notamment grâce à la suppression des rideaux en plastique.
Classe de puissance 1 : jusqu'à 2,30 m de hauteur
| DATEN LEISTUNGSKLASSE 1 | Friguvent-1-150 | Friguvent-1-200 | Friguvent-1-250 | Friguvent-1-300 | |
|---|---|---|---|---|---|
| Largeur (cm) | 150 | 200 | 250 | 300 | |
| Hauteur (cm) | 26 | 26 | 26 | 26 | |
| Profondeur(cm) | 46 | 46 | 46 | 46 | |
| Hauteur d'installation maximale recommandée pour un Delta T jusqu'à 40 K (m) | 2,30 | 2,30 | 2,30 | 2,30 | |
| Débit nominal maximal (m3/h) | 3150 | 4200 | 5250 | 6300 | |
| Vitesse moyenne de soufflage (m/s)* | 14,2 | 14,2 | 14,2 | 14,2 | |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de puissance 2 : jusqu'à 3,00 m de hauteur
| Daten Leistungsklasse 2 | Friguvent-2-100 | Friguvent-2-150 | Friguvent-2-200 | Friguvent-2-250 | Friguvent-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 26 | 26 | 26 | 26 | 26 |
| Profondeur(cm) | 46 | 46 | 46 | 46 | 46 |
| Hauteur d'installation maximale recommandée pour un Delta T jusqu'à 40 K (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s)* | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Classe de puissance 3 : jusqu'à 3,50 m de hauteur
| Daten Leistungsklasse 3 | Friguvent-3-100 | Friguvent-3-150 | Friguvent-3-200 | Friguvent-3-250 | Friguvent-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 |
| Profondeur(cm) | 72,5 | 72,5 | 72,5 | 72,5 | 72,5 |
| Hauteur d'installation maximale recommandée pour un Delta T jusqu'à 40 K (m) | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s)* | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| * Données issues de mesures effectuées conformément à la norme ISO 27327 par l'Institut pour la technique de ventilation et de réfrigération (ILK) de Dresde | |||||
Différents types d'installation adaptés à toutes les configurations de chambres froides
Installation de la chambre froide / chambre de congélation
Aspiration d'air provenant de la chambre froide / chambre de congélation
L'aspiration d'une partie de l'air froid provenant du congélateur permet d'obtenir une température mixte qui réduit le risque de formation de glace au sol.
Installation de la chambre froide / chambre de congélation
Aspiration d'air plus chaud provenant du vestibule
L'aspiration d'air plus chaud provenant du vestibule permet de réduire efficacement la formation de buée lorsque la porte est ouverte.
Installation dans la chambre froide / chambre de congélation (température de la chambre froide : > –20 °C)
Prise d'air depuis la chambre froide / chambre de congélation
La direction du soufflage est légèrement orientée à l'opposé de l'air froid, ce qui permet d'éviter efficacement la formation de condensation au plafond et les pertes de froid.
Un design bien pensé, une fabrication de qualité
Teddington est synonyme de rideaux d'air de haute qualité, qui séduisent par leur conception bien pensée et leur qualité irréprochable. Chaque détail de notre gamme Friguvent est pensé pour offrir une efficacité maximale, une longue durée de vie et une intégration aisée dans les domaines d'application les plus divers.
Découvrez-en davantage sur les différents composants de notre gamme Friguvent.
Le Teddington Friguvent allie une isolation optimale à une grande efficacité énergétique.
La fabrication entièrement assistée par CNC des composants du boîtier garantit une précision d'ajustage optimale et une qualité élevée et constante.
Cet appareil a été conçu pour être particulièrement compact et nécessiter peu d'entretien
1 de 7Revêtement par poudrage de haute qualité, couleurs personnalisées possibles.
2 de 7Indice de protection IP54 : idéal pour une utilisation dans des environnements exigeants
3 de 7Revêtement par poudrage de haute qualité, couleurs personnalisées possibles.
4 de 7La grille d'aspiration en tôle perforée présente une forme optimisée pour l'écoulement de l'air et offre un aspect esthétique.
5 de 7Le réglage fin par crans permet de cibler l'angle de soufflage de la buse CONVERGO® .
6 de 7L'ouverture de soufflage de la buse brevetée CONVERGO® s'étend sans interruption sur presque toute la longueur de l'appareil. Dans le cas d'une construction en série avec plusieurs appareils, cela permet d'obtenir une efficacité maximale.
7 de 7Vaste gamme d'accessoires
Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.
Interrupteur de contact de porte
Le contact de porte est relié à la commande du rideau d'air de la porte et permet un fonctionnement automatique : lorsque la porte s'ouvre, il active le rideau d'air ; lorsqu'elle se referme, l'appareil se désactive automatiquement.
RAL 9016
Blanc signalisation
RAL 9005
Noir foncé
RAL 9006
Aluminium blanc
RAL 9010
Blanc pur
Noir gris métallique
Structure fine métallique / Mat
DB 703
Gris foncé micacé
Couleur personnalisée de l'appareil
Les rideaux d'air Teddington sont revêtus d'une peinture en poudre de haute qualité. En standard, nos appareils industriels sont fabriqués dans la couleur RAL 7011 Gris fer. Sur demande, vous pouvez choisir parmi six couleurs intemporelles moyennant un léger supplément. - Vous souhaitez une couleur très particulière ? N'hésitez pas à nous parler de la couleur de votre choix.

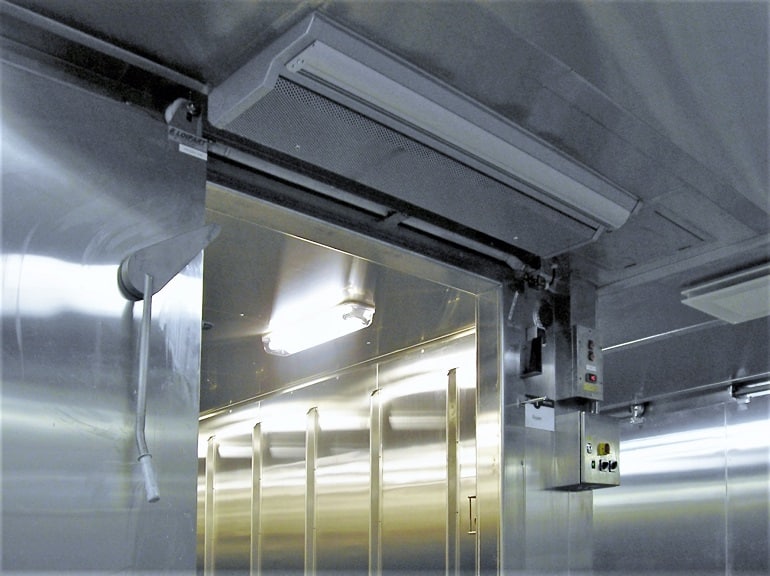

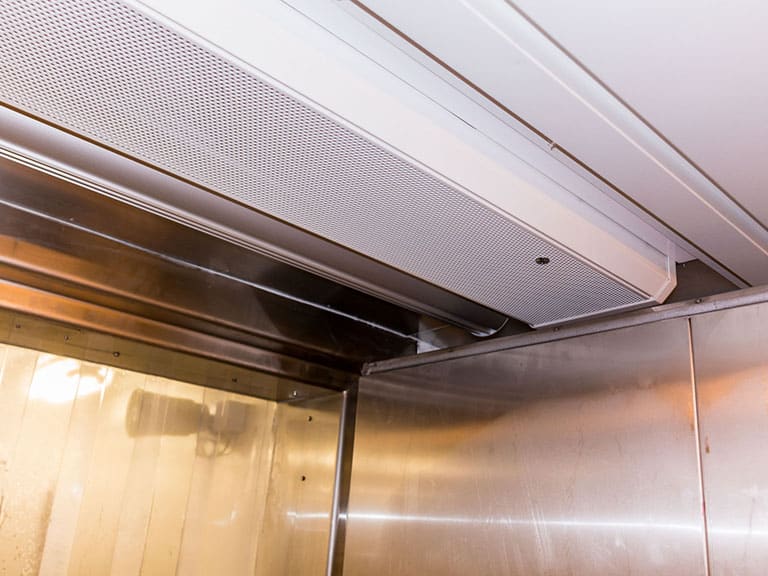

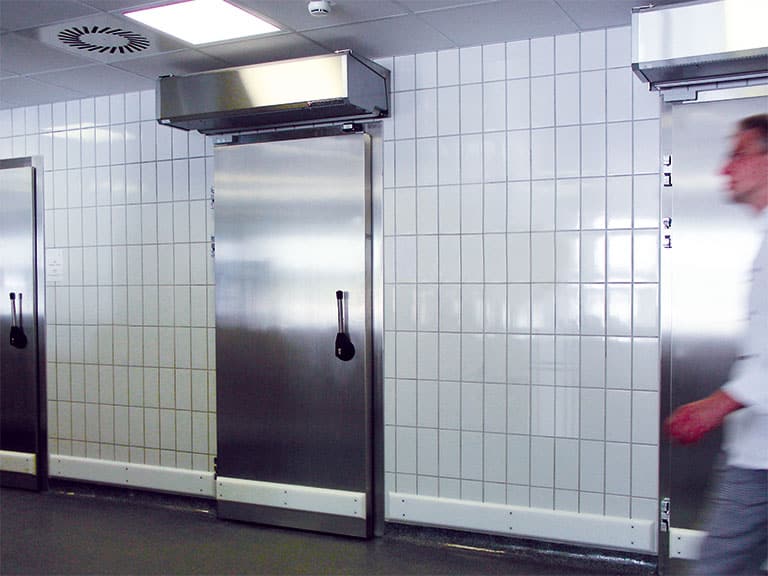

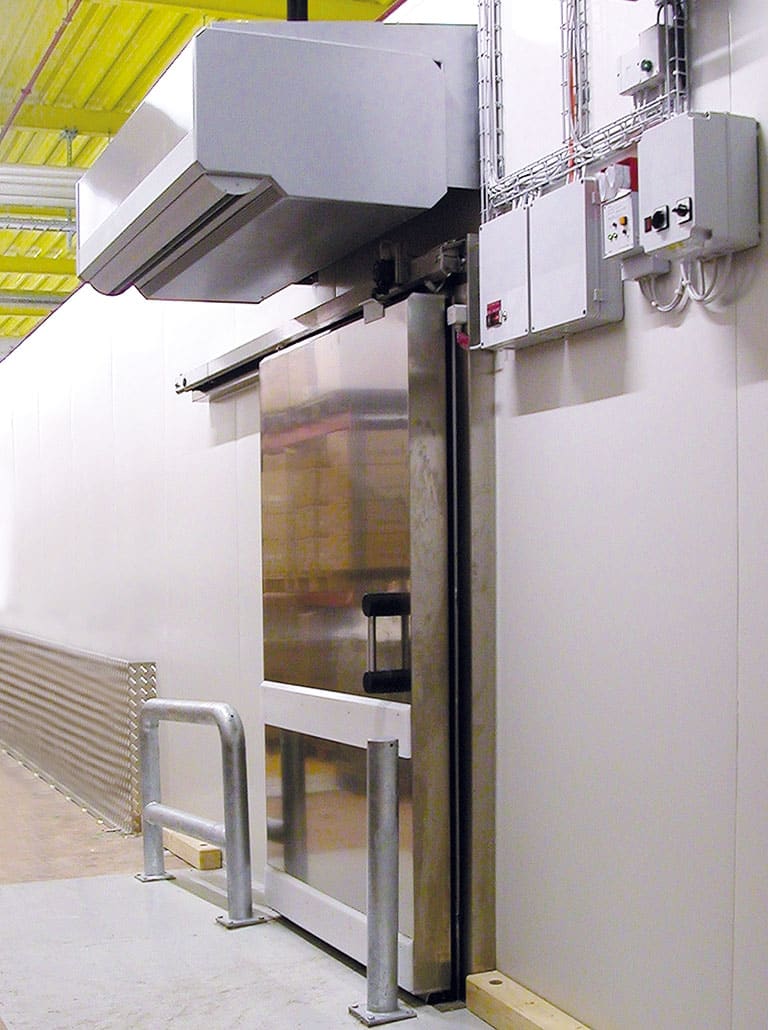

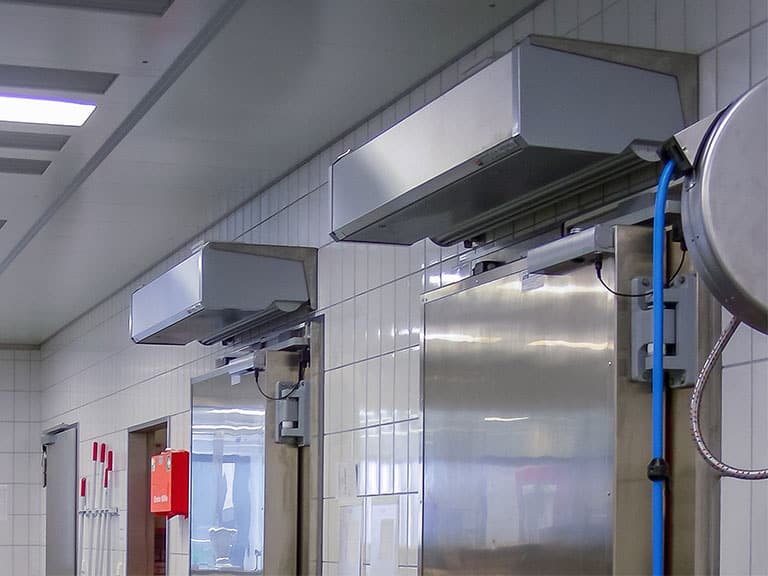

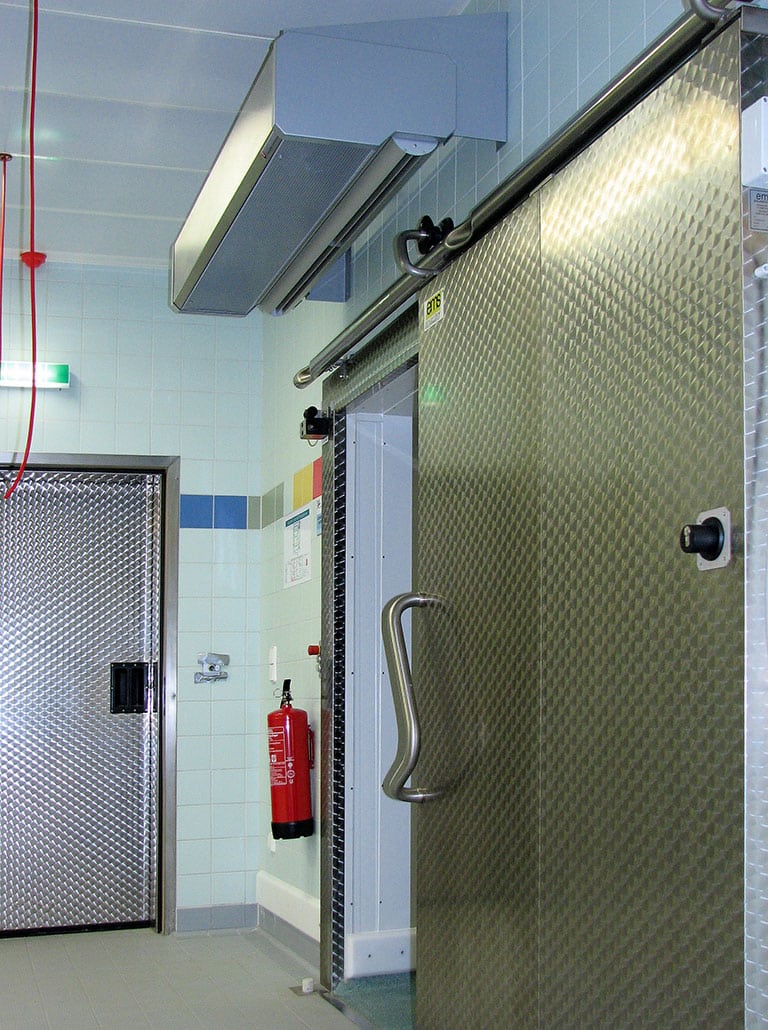

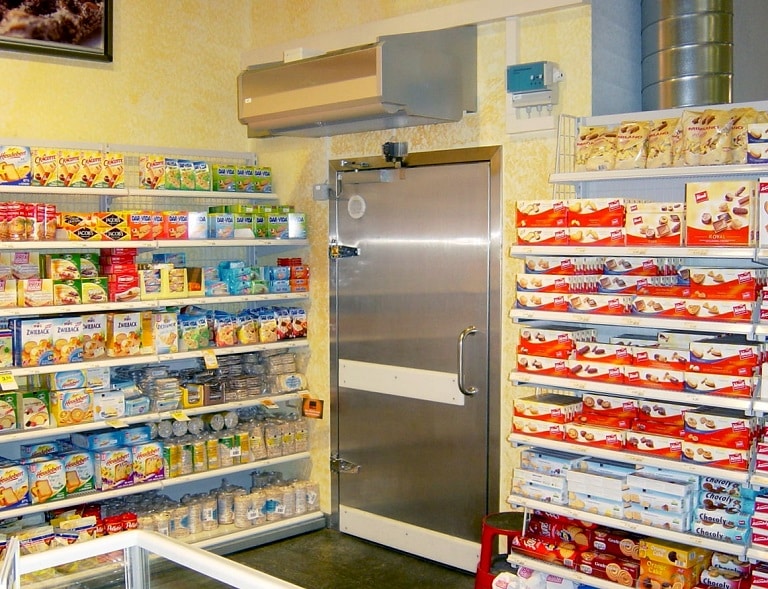

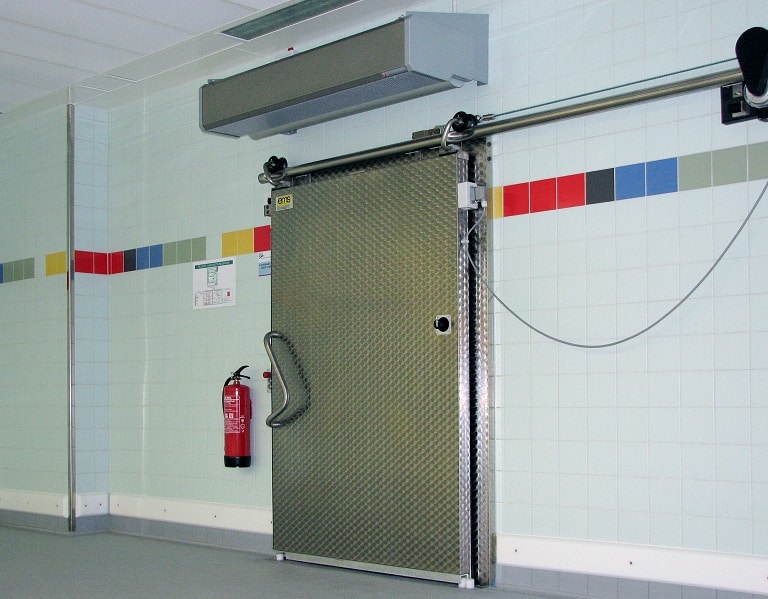

Exemples d'applications
Contrôleur industriel TCI-230
Le contrôleur TCI-230 offre toutes les possibilités dont vous avez besoin pour votre rideau d'air industriel. Sa conception robuste lui confère une grande fiabilité au quotidien.
Indice de protection IP 54
Intégration parfaite
Grande fiabilité des processus
Fabrication robuste
Nous proposons de nombreux accessoires pour nos rideaux d'air
