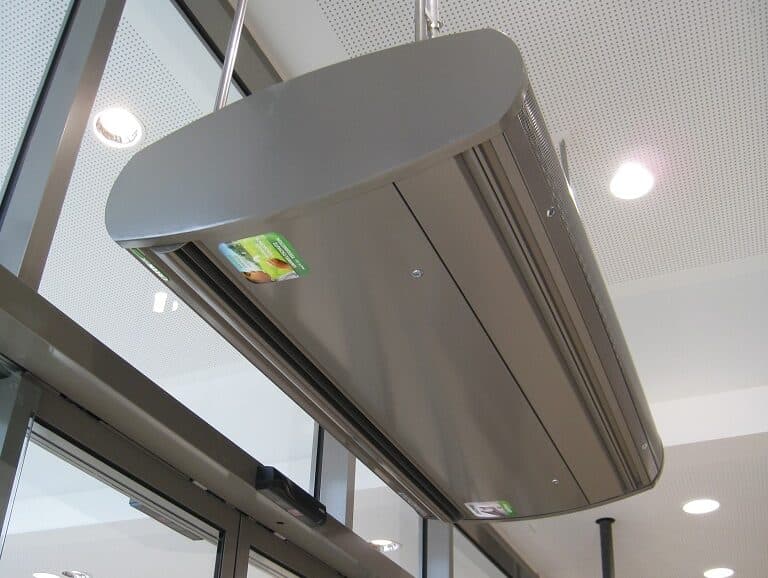

Ellipse
Un rideau d'air élégant aux courbes douces et doté d'une technologie performante
Les rideaux d'air design Teddington Ellipse incarnent une symbiose réussie entre un design intemporel et une protection efficace contre les courants d'air, spécialement conçus pour les entrées prestigieuses des commerces de détail et autres environnements haut de gamme. Avec ses lignes élégantes et légèrement arrondies, ce rideau d'air design s'intègre harmonieusement dans les concepts architecturaux tant classiques que modernes, devenant ainsi un élément esthétique à part entière de toute façade.
Grâce au système breveté de buses à chambre de pression CONVERGO®, l'Ellipse génère un flux d'air stable et très directionnel qui isole efficacement l'intérieur des intrusions d'air extérieur, des courants d'air, de la poussière et des insectes. Avec une portée de soufflage pouvant atteindre 4,40 m, ce rideau d'air design assure une protection efficace, même au niveau des portes larges et en cas de forte affluence, ce qui réduit les pertes de chaleur tout en créant un climat ambiant agréable.

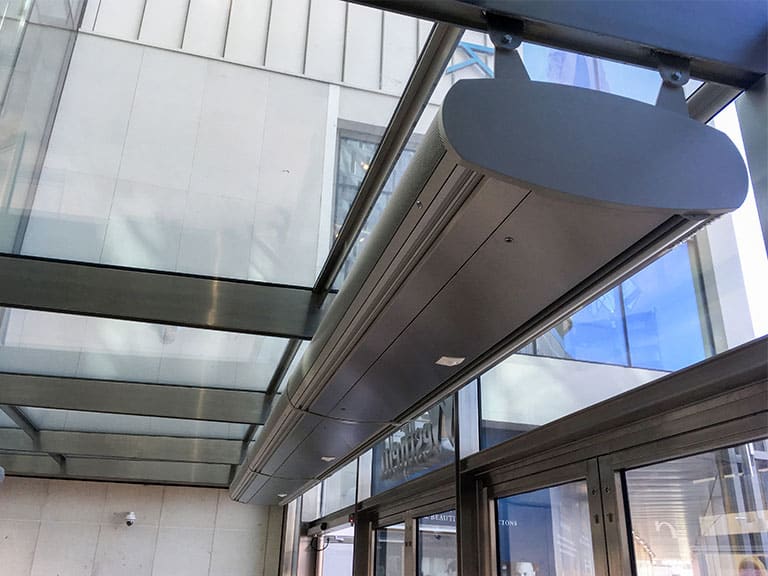

L'Ellipse se monte à l'horizontale, par exemple au-dessus de portes battantes ou coulissantes, et peut être fabriquée dans des longueurs sur mesure comprises entre 1 000 mm et 3 000 mm. Outre les revêtements par poudrage classiques, il est également possible d’opter pour un aspect inox haut de gamme ou des couleurs personnalisées, ce qui permet d’adapter parfaitement le rideau d’air à l’architecture du lieu. Des spots LED intégrés en option et des équipements spéciaux viennent parfaire cette alliance entre fonctionnalité et design.
Fabriqué selon les normes de qualité « Made in Germany », ce rideau d'air design séduit par sa fabrication durable et sa grande rentabilité : un système à la fois élégant et efficace qui permet d'économiser de l'énergie, d'améliorer le confort des clients et de répondre aux exigences esthétiques les plus élevées.
Un jet d'air fortement directionnel qui permet de protéger des portes très hautes et très larges avec une faible consommation d'énergie.
Efficacité et fiabilité
Rentabilité élevée
La technologie de buse brevetée CONVERGO® fournit la base d'une rentabilité élevée.
La plus haute qualité
Nos rideaux d'air sont "Made in Germany" et répondent aux exigences de qualité les plus élevées.
Teddington fonctionne
Ce n'est que lorsque le rideau d'air atteint le seuil de la porte que celle-ci est efficacement protégée.
Données techniques
Rideau d'air design et élégant pour
montage horizontal dans le champ de vision
Le rideau d'air ELLIPSE est une solution élégante et classique pour une séparation efficace de l'air intérieur et extérieur. Avec son aspiration frontale, il peut être installé soit directement au-dessus de la porte, soit jusqu'à la hauteur de montage maximale recommandée.
Classe de performance 1 : jusqu'à 2,90 m de hauteur
| Leistungsklasse 1 | Ellipse-1-100 | Ellipse-1-150 | Ellipse-1-200 | Ellipse-1-250 | Ellipse-1-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 31,6 | 31,6 | 31,6 | 31,6 | 31,6 |
| Profondeur(cm) | 80,7 | 80,7 | 80,7 | 80,7 | 80,7 |
| Hauteur maximale recommandée pour l'installation (m) | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 |
| Débit nominal maximal (m3/h) | 2100 | 3150 | 4200 | 5250 | 6300 |
| Vitesse moyenne de soufflage (m/s)* | 14,2 | 14,2 | 14,2 | 14,2 | 14,2 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 46,6 | 48,6 | 50,6 | 52,6 | 53,6 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 6,6 | 10,4 | 13,9 | 17,7 | 21,1 |
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Classe de performance 2 : jusqu'à 3,40 m de hauteur
| Leistungsklasse 2 | Ellipse-2-100 | Ellipse-2-150 | Ellipse-2-200 | Ellipse-2-250 | Ellipse-2-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 31,6 | 31,6 | 31,6 | 31,6 | 31,6 |
| Profondeur(cm) | 80,7 | 80,7 | 80,7 | 80,7 | 80,7 |
| Hauteur maximale recommandée pour l'installation (m) | 3,40 | 3,40 | 3,40 | 3,40 | 3,40 |
| Débit nominal maximal (m3/h) | 2100 | 4200 | 5250 | 6300 | 7450 |
| Vitesse moyenne de soufflage (m/s)* | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 49,1 | 51,1 | 53,1 | 55,1 | 57,1 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 6,4 | 12,6 | 15,4 | 19,1 | 22,4 |
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Classe de performance 3 : jusqu'à 4,40 m de hauteur
| Leistungsklasse 3 | Ellipse-3-100 | Ellipse-3-150 | Ellipse-3-200 | Ellipse-3-250 | Ellipse-3-300 |
|---|---|---|---|---|---|
| Largeur (cm) | 100 | 150 | 200 | 250 | 300 |
| Hauteur (cm) | 45,6 | 45,6 | 45,6 | 45,6 | 45,6 |
| Profondeur(cm) | 113,7 | 113,7 | 113,7 | 113,7 | 113,7 |
| Hauteur maximale recommandée pour l'installation (m) | 4,40 | 4,40 | 4,40 | 4,40 | 4,40 |
| Débit nominal maximal (m3/h) | 3800 | 5800 | 8500 | 11600 | 14500 |
| Vitesse moyenne de soufflage (m/s)* | 19,3 | 19,3 | 19,3 | 19,3 | 19,3 |
| Niveau de pression acoustique à 3 m de distance (dB(A)) | 56,4 | 58,4 | 59,4 | 60,4 | 61,4 |
| Puissance calorifique PWW 70/50 Entrée : 20 °C, Sortie : 32 °C | 11,2 | 18,9 | 27,9 | 36,0 | 46,4 |
| * Données basées sur des mesures effectuées selon la norme ISO 23327 par l'Institut de recherche sur l'air et le froid (ILK), Dresde. | |||||
Un design bien pensé, une fabrication de qualité
Teddington est synonyme de rideaux d'air haut de gamme qui séduisent par leur conception bien pensée et leur qualité irréprochable. Chaque détail du modèle Ellipse est pensé pour garantir une efficacité maximale, une longue durée de vie et une intégration aisée dans les domaines d'application les plus divers.
Découvrez-en davantage sur les différents composants de notre rideau d'air Ellipse Design.
L'Ellipse de Teddington allie des lignes élégantes à une fonctionnalité remarquable.
Revêtement en poudre de haute qualité, couleurs personnalisées possibles.
1 de 6La fabrication entièrement CNC des composants du boîtier garantit une précision d'ajustement maximale et une qualité élevée constante.
Le design répond aux exigences esthétiques les plus élevées.
2 de 6La grille d'aspiration en tôle perforée présente une forme optimisée pour l'écoulement de l'air et offre un aspect esthétique.
3 de 6Le réglage fin par crans permet de cibler l'angle de soufflage de la buse CONVERGO® .
4 de 6L'ouverture de soufflage de la buse brevetée CONVERGO® s'étend sans interruption sur presque toute la longueur de l'appareil. Dans le cas d'une construction en série avec plusieurs appareils, cela permet d'obtenir une efficacité maximale.
5 de 6Les joues de buses de grande taille assurent une circulation d'air propre.
Un profil d'écoulement supplémentaire divise le flux d'air en un jet primaire et un jet secondaire. L'augmentation de la vitesse de sortie dans le jet primaire permet d'obtenir une profondeur de pénétration encore plus importante.
6 de 6Une large gamme d'accessoires est disponible pour nos rideaux d'air, des contacteurs et thermostats aux sondes de température et vannes, en passant par des accessoires de montage pratiques. Ils permettent d'adapter les appareils de manière optimale à vos besoins.
Support plafond confort
Le support plafond confort permet un montage stable en plusieurs points du rideau d'air et réduit les vibrations et le bruit.

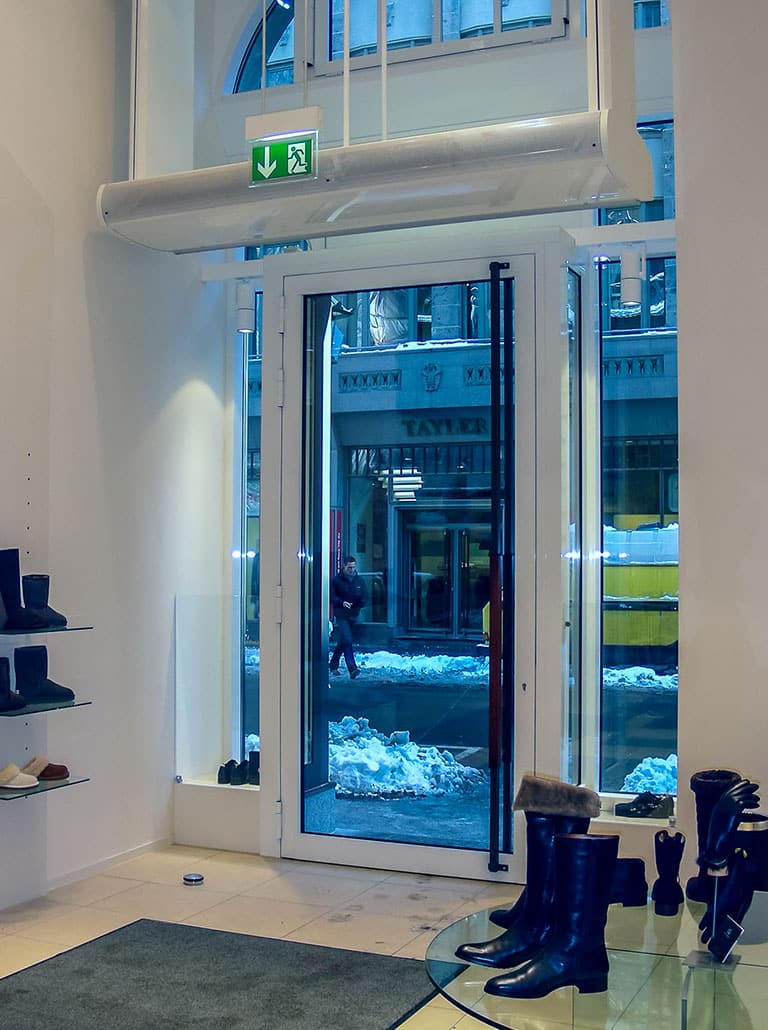

Habillage de suspension
L'habillage de suspension AVS dissimule les câbles d'alimentation et les tiges filetées du rideau d'air, ce qui lui confère un aspect propre et de qualité.
Revêtement insonorisant
Le rideau d'air peut en outre être doté d'un revêtement insonorisant qui réduit encore le bruit de fonctionnement déjà faible.
RAL 7011
Gris fer
RAL 9005
Noir foncé
RAL 9006
Aluminium blanc
RAL 9010
Blanc pur
Noir gris métallique
Structure fine métallique / Mat
DB 703
Gris foncé micacé
Couleur personnalisée de l'appareil
Les rideaux d'air Teddington sont revêtus d'une peinture en poudre de haute qualité. En standard, nos unités sont fabriquées dans la couleur RAL 9016 Blanc signalisation. Sur demande, vous pouvez choisir parmi six couleurs intemporelles moyennant un léger supplément. - Vous souhaitez une couleur très particulière ? N'hésitez pas à nous parler de la couleur de votre choix.

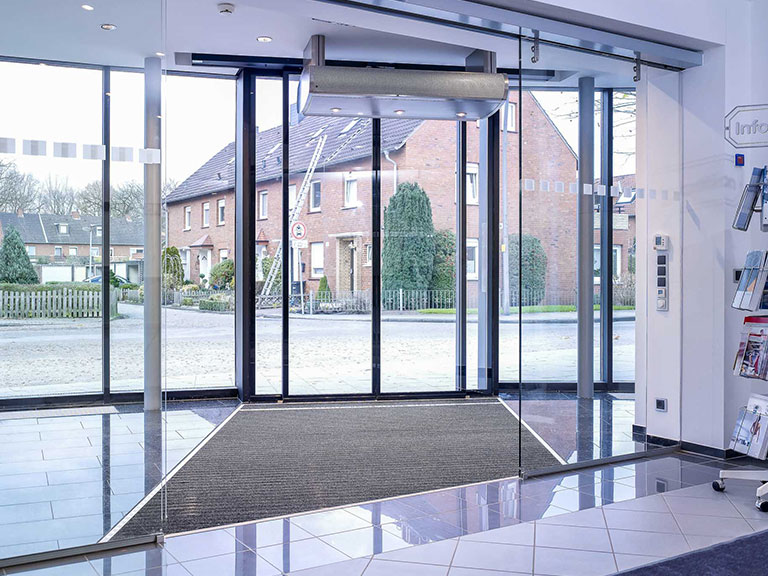

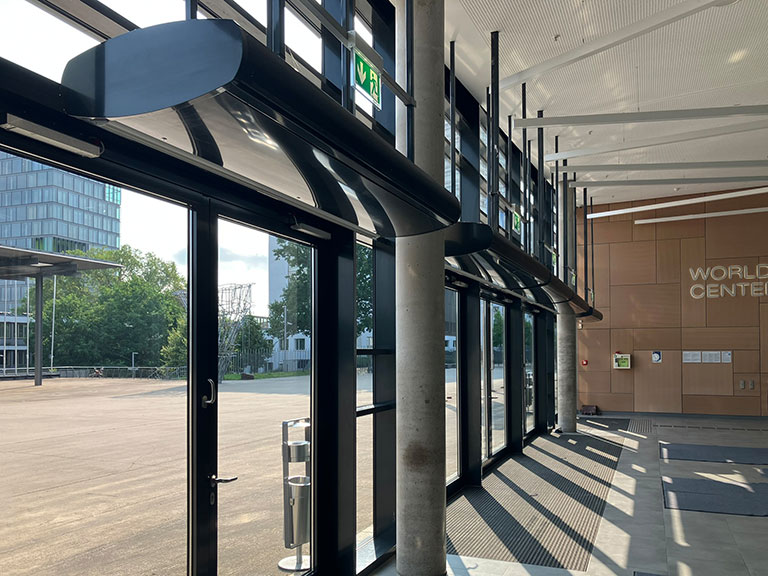

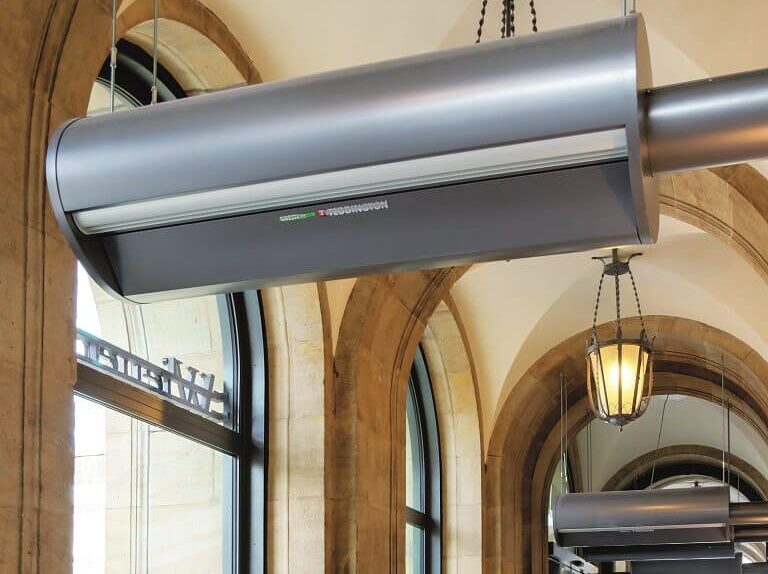

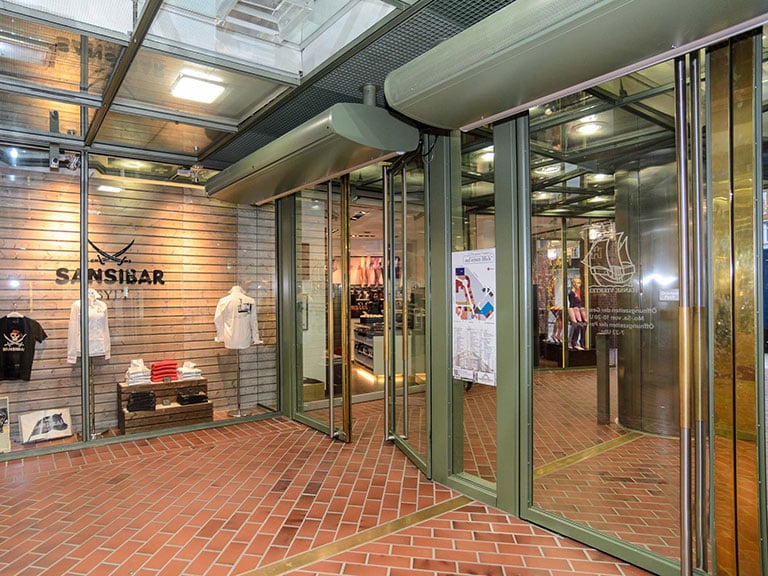

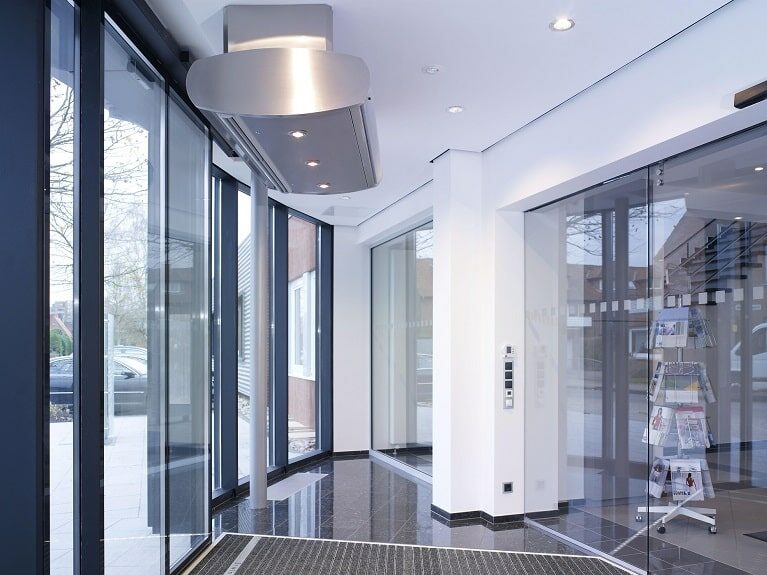

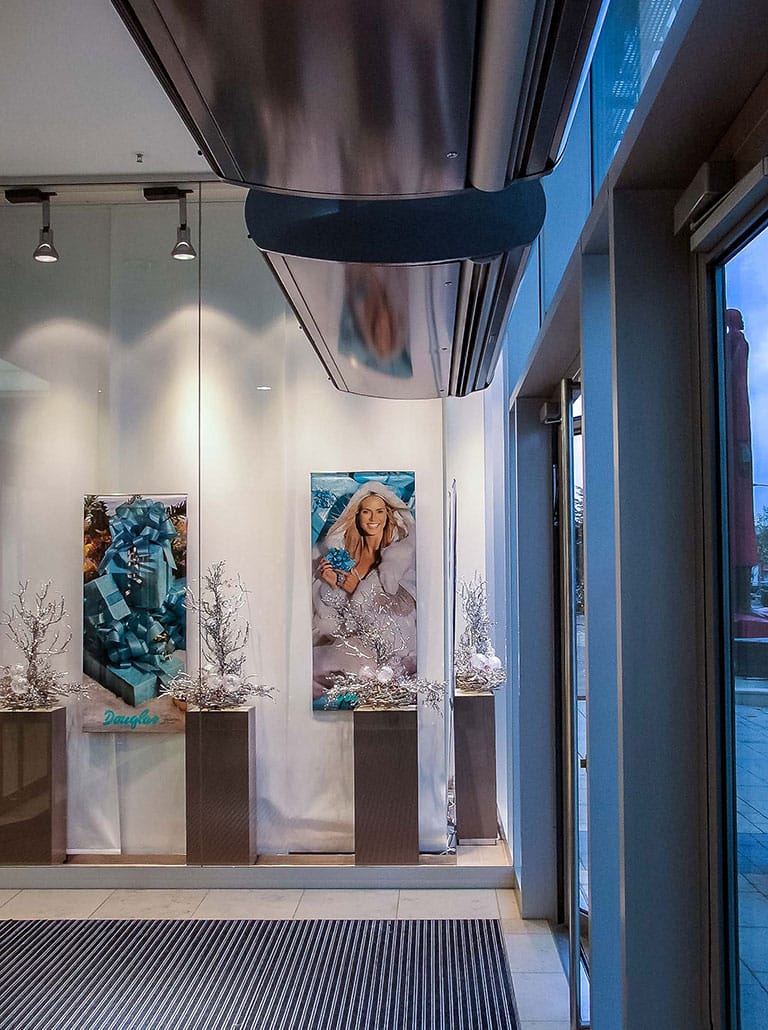

Exemples d'applications
La dernière génération de la commande
Grâce à la gamme de commandes TCX, vous pouvez désormais régler votre système de rideau d'air Teddington de manière encore plus simple et intuitive.
Quelques étapes suffisent pour une configuration fiable, adaptée à vos besoins. Qu'il s'agisse d'un seul rideau d'air ou d'un ensemble complexe d'installations. TCX – la commande idéale pour votre rideau d'air.
Grande fiabilité des processus
Intégration parfaite
Multifonction
Panneau de commande avec écran tactile
Nous proposons de nombreux accessoires pour différentes applications
